多层板卡插装式PCB承载机箱结构

　　该结构件定位于多板卡电子设备内部的PCB承载场景，常见于工业控制插箱、测试治具机架、信号采集单元以及模块化仪器的板层固定环节。实际使用中，多块PCB沿内部导向槽逐片插入，槽体同时承担侧向限位、插拔导向和层间隔离作用，避免板卡因振动、搬运或维护插拔而发生偏斜、碰擦。

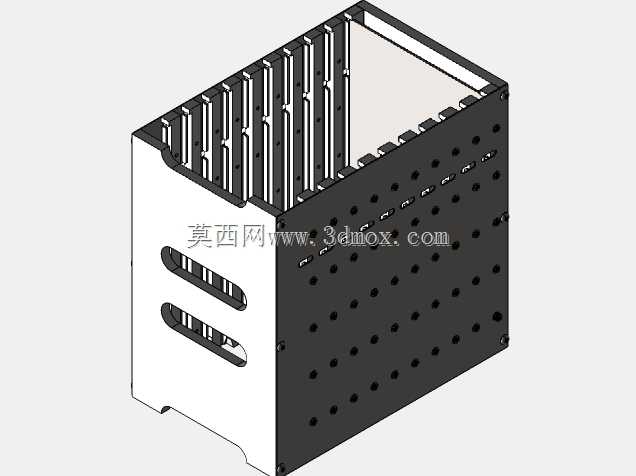

　　从结构形态看，载体采用半包围盒式框架，一侧开放用于板卡装入，相邻立面保留大面积镂空与阵列孔。镂空并非单纯减重：正面长形开孔可对应板卡上的连接器、拨码开关或散热风道位置；侧板密集圆孔既形成通风路径，也为扎带固定、线束穿出、螺柱安装或局部补强提供可选点位。对于功耗较高的板卡层叠布置，这种开孔方式能在不显著降低刚性的前提下改善自然对流，必要时也可配合侧向风扇形成定向风道。

　　设计思路上，这类载体优先保证插拔一致性和装配边界清晰。内部槽距需要与PCB厚度、板边公差、镀层余量以及表面器件高度共同匹配，槽宽过小会导致插拔卡滞，槽宽过大则会使板卡在运输振动中产生窜动。槽体端部通常设置导入倒角，使板卡进入时能够自动找正；后侧则通过止挡边界控制插入深度，保证金手指或连接器与背板、母板的对接位置稳定。框架外缘的折边和封闭边用于提升整体抗扭刚度，避免钣金件在多次插拔后出现张口变形。

　　安装边界方面，载体可作为独立插箱模块嵌入设备机架，也可通过底面、侧面或后部孔位固定在安装板上。外形尺寸需同时考虑三类约束：一是内部可容纳PCB的最大宽度、深度与层间距；二是外部与机箱内壁、相邻模块、连接器及线束之间的安全间隙；三是装配工具可达性，例如固定螺钉周围应预留螺丝刀或扳手操作空间。若用于标准机架环境，还需核对前面板连接位置、后部接插件出线方向以及载体与导轨、压条、锁紧条之间的配合关系。

　　在工程建模时，应重点控制槽体阵列的平行度和间距累积误差。多槽连续排布若只依赖单一方向阵列，容易忽略板材折弯回弹、焊接变形或装配间隙对实际槽宽的影响，因此模型中需要把板厚、折弯半径、工艺缺口和连接孔位一并表达清楚。侧板孔阵建议按实际功能区分：散热孔可规则排列，安装孔则应与内部螺柱、接地柱或线束固定点对应，避免后期开孔削弱关键受力截面。

　　该载体还体现了模块化电子设备的典型维护逻辑：板卡不需要逐颗螺钉固定即可快速更换，故障板层可单独抽出检修；同时，框架本身作为重复使用的基础承载件，降低了整机装配复杂度。对于结构工程师而言，此类件的难点不在外形复杂程度，而在板卡公差、散热路径、连接器对位、EMI屏蔽需求和装配顺序之间取得平衡。若后续需要提升屏蔽性能，可在开放侧增加导电衬垫或盖板；若应用于高振动环境，则应在槽体接触区增加限位压条、锁紧机构或减振垫。

　　从制造角度看，这类载体多适合钣金折弯、激光切割与局部焊接组合成型。建模阶段应避免把孔位布置在折弯线附近，防止拉伸变形；相邻板件连接位置需预留装配公差，尤其在多折边组合形成内腔时，累计偏差会直接影响PCB插入顺畅性。合理的三维结构应让设计者在数字样机阶段即可检查板卡插拔轨迹、最高器件干涉、连接器对接深度以及线束弯曲半径，而不是等到实物装配后再通过修配解决问题。
