双轴伺服太阳跟踪装置结构设计

　　这套太阳跟踪装置的核心目标，是让受光面在日照过程中持续对准太阳方位，从而提升单位面积上的能量接收效率。它并不局限于小型光伏实验，在教学演示、光敏感知标定、聚光模块测试以及小型太阳能采集平台中都能直接使用。装置采用双轴运动方案，水平轴负责方位角调整，垂直轴负责高度角调整，两轴正交布置，能够覆盖较宽的天空角度范围。

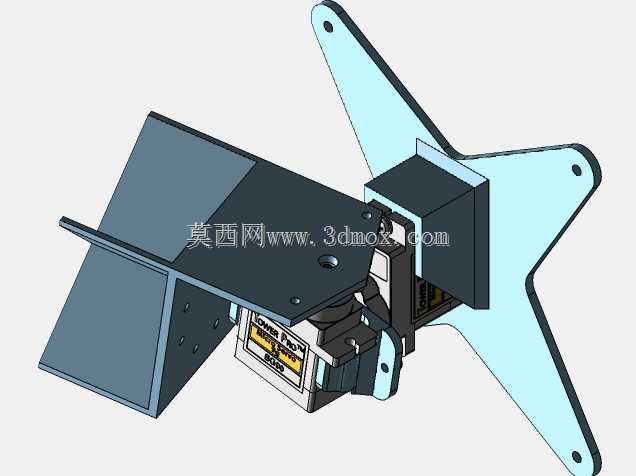

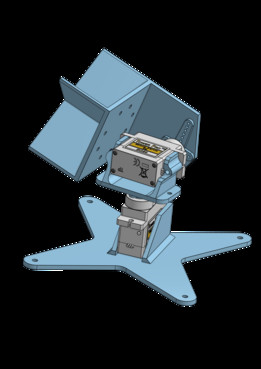

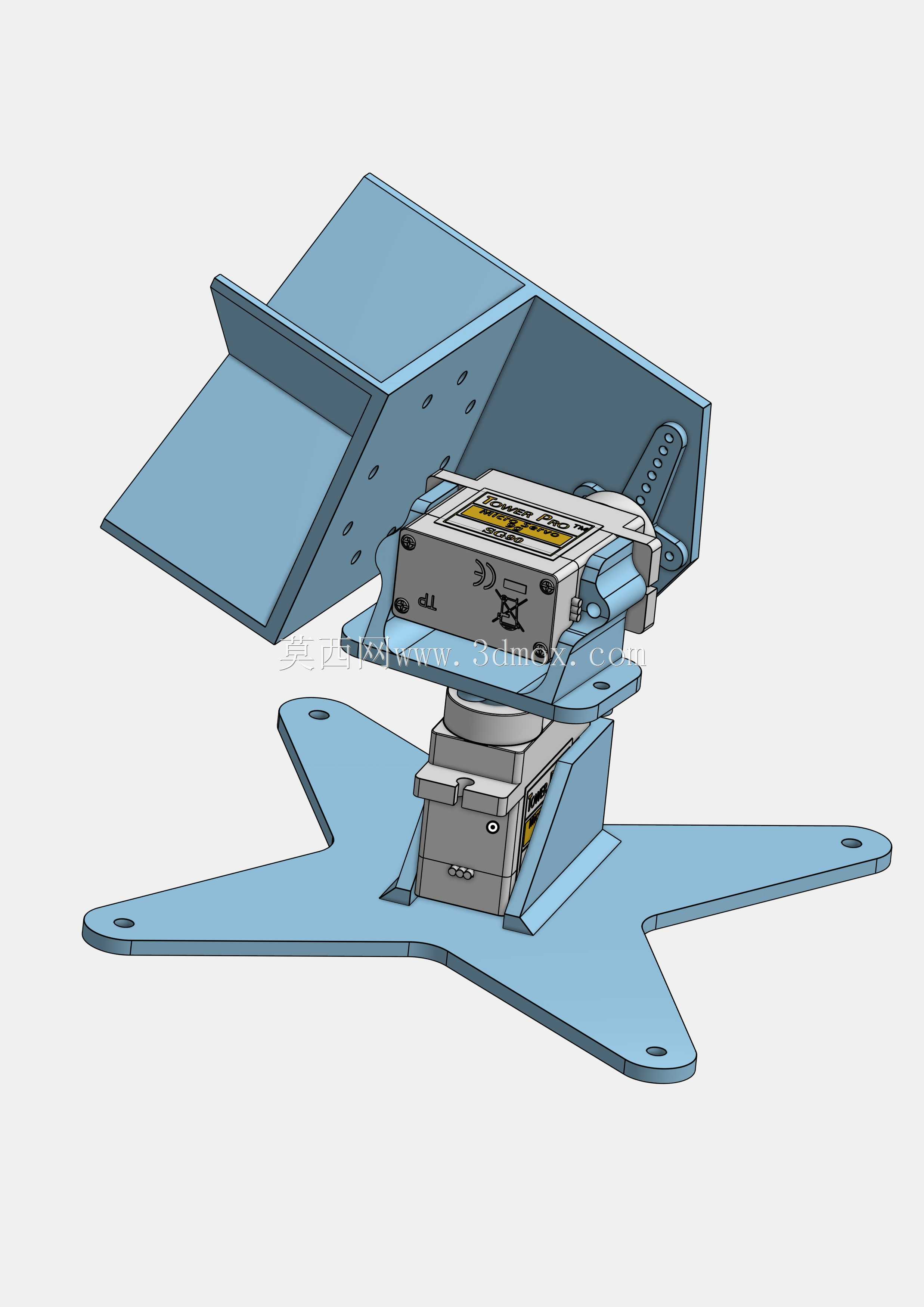

　　从结构分层来看，底部为十字星形安装底板，四个延伸端分别开设安装孔，可通过紧固件固定在实验台、支架或户外基座上。这种底板形式在保证支撑跨度的同时减少了材料占用，也降低了整体重量。中部回转与俯仰支撑承担主要载荷，执行元件选用两台SER0006伺服电机，分别驱动水平回转和俯仰摆动。电机输出经过连接件传递到转动关节，关节处预留了足够的装配间隙与限位空间，避免运动过程中支架与底座发生干涉。

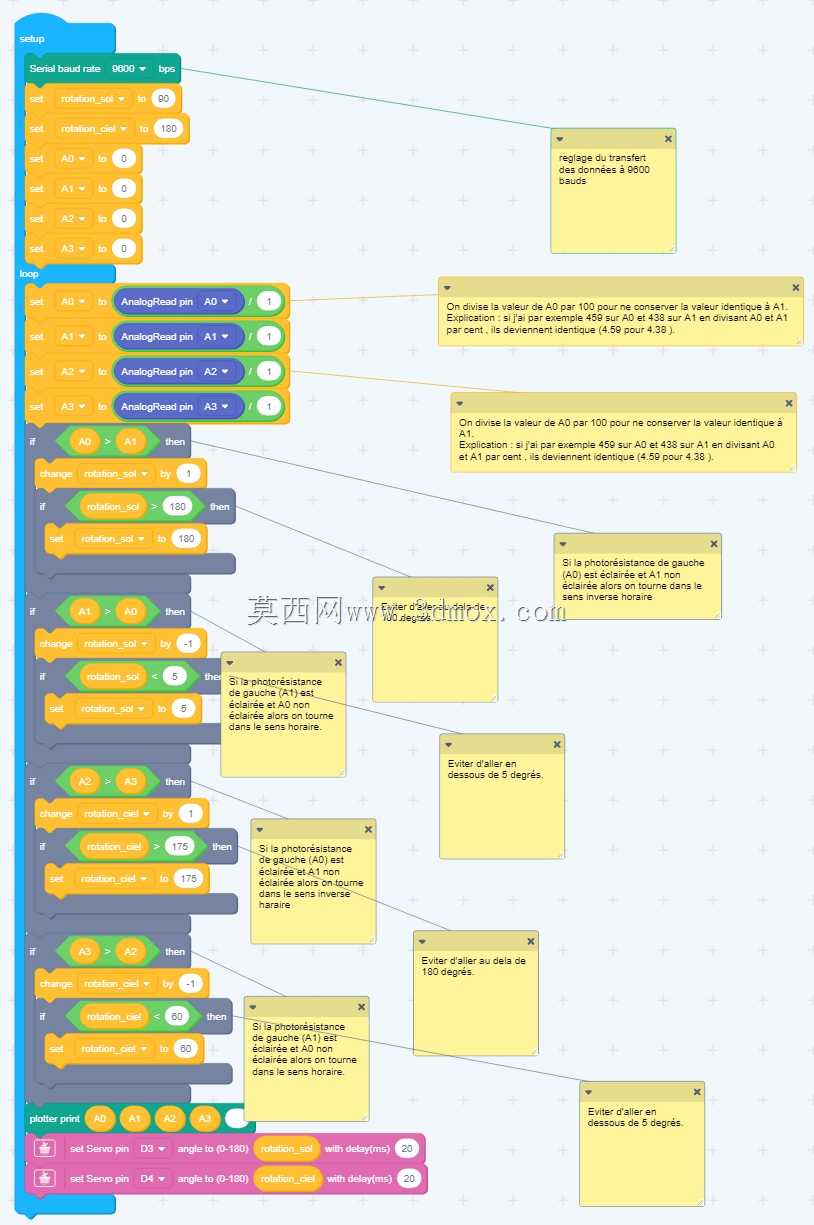

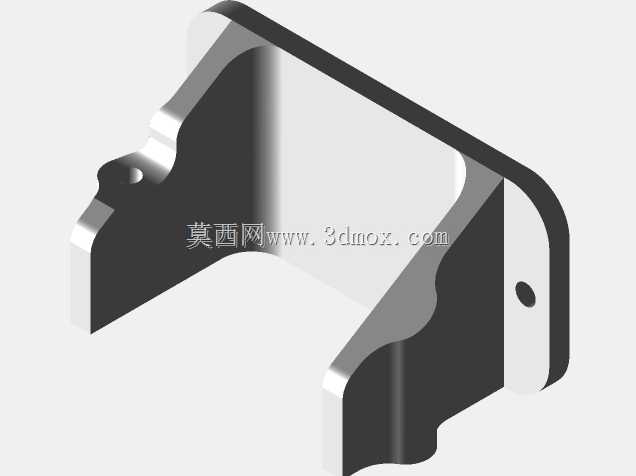

　　上部承载平台用于安装感光元件或小型受光面板。平台侧板呈折边结构，既提高薄板件的抗弯刚度，也为元器件安装提供平整基准面。板面上分布的孔位用于固定光敏元件、线束以及控制板。实际装配时，四块LDR1000光敏元件以对称方式布置在受光面周围，通过比较不同方向的光照强度差判断太阳偏移方向，再由控制板输出脉冲信号驱动两轴伺服修正姿态。

　　控制系统以Arduino UNO SMD rev3原板为核心，板卡安装在平台下方的空置区域，靠近伺服接口与传感器走线位置，有利于缩短信号线长度、减少缠绕。俯仰运动时，线束需要预留随动长度；若用于长期户外运行，还应在转动关节处增加走线槽或拖链，避免反复弯折造成接头松脱。电源与信号接口建议从底座侧方引出，这样在平台连续回转时不会拉扯主电缆。

　　设计思路上，该装置没有采用复杂的减速箱体，而是利用小型伺服电机自带的减速机构与位置反馈，实现紧凑化双轴控制。这样做的优势是结构简单、成本可控、调试方便，适合课程设计与原理验证；代价是承载能力有限，更适合轻量级感光模块，而不适合大面积光伏板。若后续需要扩大承载面，应重点复核电机扭矩、关节轴承强度以及支架在风载下的变形量。

　　外形边界方面，星形底板向四周伸展，安装孔位于外端，因此固定时需要在基座上预留相应的跨距。上部平台在俯仰到极限角度时会向前上方探出，选型与布置时不能只看静态高度，还要检查最大仰角、最大俯角以及水平回转一周后的包络空间。底座与平台之间的电气元件凸出高度也应纳入安全间隙，特别是在靠近墙面或其他设备安装时，需防止转动过程中发生碰撞。

　　从建模角度看，该模型完整表达了钣金支架、伺服电机、控制板、连接件和安装孔位之间的配合关系。薄板折弯件的孔位对齐、电机安装面的贴合、转动轴的同轴关系，都是装配时需要重点检查的部位。对于结构设计人员来说，这种模型可直接用于验证双轴跟踪机构的空间布局；对于控制开发人员来说，它提供了传感器布置、电机安装和走线规划的实物参考。整体方案以轻量化框架实现太阳方位闭环跟踪，在小型光能采集与传感实验场景中具有较强的实用性。
