法兰式位置检测传感元件结构

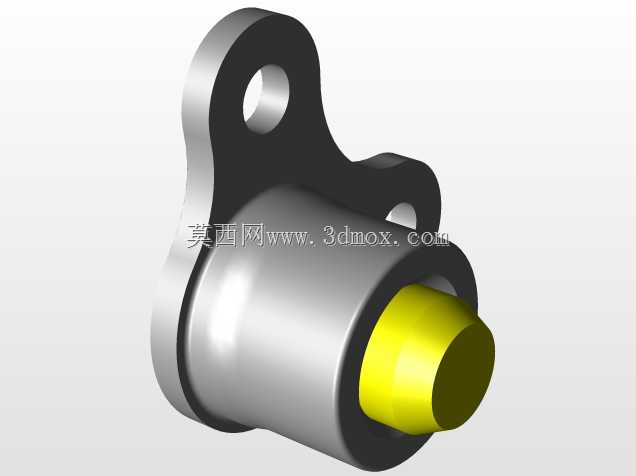

　　该类传感部件常见于自动化产线的位置反馈、行程限位以及工件到位确认环节，在机床上下料工位、装配线夹具、输送线分流机构中都能见到类似结构。其核心作用是把机械执行端的位移或接触状态转化为可被控制系统识别的信号，避免硬碰撞造成工件或机构损伤，同时为节拍控制提供可靠的触发依据。从结构上看，主体采用圆柱壳体加侧向安装耳的组合形式，这种布局在紧凑安装空间里优势明显：圆柱段可直接嵌入安装座孔内，依靠孔壁约束径向自由度，侧向耳片则承担轴向定位与防转功能，相比单纯依靠螺纹锁紧的圆柱传感器，抗振能力更强，长期运行后不易因设备振动产生角度偏转或轴向窜动。端部黄色区域为触发或感应工作面，建模时需严格保证其与壳体轴线的同轴度，若工作面偏斜，

　　实际感应距离会在圆周方向出现差异，导致触发点不稳定。壳体与安装耳之间采用圆滑过渡，而非直角相接，主要是为了降低应力集中。在有切削液、粉尘或轻度油污的工况下，这种过渡也能减少污物堆积，便于日常清洁维护。安装耳上的通孔用于穿设紧固件，孔位与主体中心距属于关键安装边界，设计配套支座时需同步考虑螺栓操作空间，避免装配时工具与圆柱壳体发生干涉。选型时不能只看标称感应距离，还要结合被测金属件的材质、厚度以及运动速度调整安装间隙。若被测件为薄钢片，触发距离会明显缩短；若机构运动速度较快，还需预留足够的响应余量，防止信号滞后造成误动作。三维建模过程中，圆柱外圆、安装耳底面与感应端面三者的几何关系需要重点约束。安装耳底面通常作为轴向定位基准，

　　加工时直接贴合支座端面，因此模型中该面的平面度以及与轴线的垂直度都应按配合要求设定。感应端外伸长度则决定了它与运动件的相对位置，过长容易被运动部件刮擦，过短又可能因装配误差无法稳定触发。对于需要频繁调整位置的工位，可在支座上开设长圆孔，使传感器具备小范围径向调节能力；而在固定节拍、长期不变的工位，直接使用圆孔定位更有利于保持重复精度。模型内部虽未完全展示电路封装，但外部结构已经体现出密封设计的基本思路：壳体结合面连续、安装耳无多余缺口，适合配合O形圈或密封垫实现基础防护。在潮湿或多屑环境中应用时，还需在接线端做好线缆固定与防护，避免线缆随设备反复弯折而断裂。从整机集成角度看，这类部件往往体积不大，却直接影响自动化流程的可靠性。

　　结构设计阶段把安装基准、运动包络、维护空间和感应方向同时纳入校核，能显著减少现场调试阶段的返工。配套支座不宜设计得过于单薄，否则传感器自身会随机构振动产生微幅抖动，表现为信号偶发跳变；支座与设备机架的连接面也应保持平整，必要时增加定位销，防止长期运行后位置偏移。整体造型简洁，没有冗余装饰特征，所有几何特征都服务于安装、定位、感应和防护这几项实际功能，是典型的以工程约束驱动的机电零部件结构。
