1.3寸I2C接口OLED显示模组结构

　　这款1.3寸I2C接口OLED显示模组，在嵌入式开发与小型工业终端的人机交互环节中十分常见。不同于传统带背光的LCD屏，OLED像素自发光的特性让它在低功耗手持设备、小型检测仪器面板、桌面级调试装置里具备明显优势，不需要额外背光层即可实现高对比度显示，在光线偏暗的设备柜内也能清晰呈现字符与简单图形。

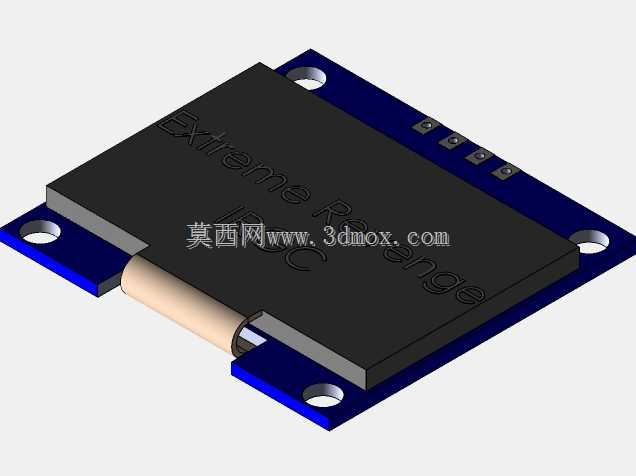

　　从实际结构来看，模组采用蓝色PCB作为承载基底，四角预留了标准安装孔位，可直接通过铜柱或螺丝固定在设备壳体内部，孔位间距适配多数小型开发板与仪器面板的安装布局。屏幕主体通过柔性排线与PCB连接，这种连接方式既压缩了整体厚度，也能在装配时吸收一定的装配公差，避免硬连接在壳体受力时损伤屏幕玻璃边缘。PCB板上集成了必要的电源去耦电容与上拉电阻，I2C通讯引脚排布在板端一侧，接线时仅需连接电源、地与两根通讯线，大幅减少了主控端的IO占用，这也是它在引脚资源紧张的小型控制板中被广泛选用的重要原因。

　　建模过程中，屏幕表面的玻璃区域做了独立分件处理，还原了真实模组中屏幕与PCB之间的高度差；柔性排线的弯折弧度按照实际装配状态呈现，没有做成生硬的直角结构，方便工程师在整机布局时检查排线与周边元件的干涉情况。板上的贴片元件按照实际封装尺寸做了简化表达，既保留了元件布局对装配空间的影响，又不会因细节过多影响整机装配时的运行效率。

　　在设备选型阶段，这类模组的安装边界需要重点关注：整体厚度由PCB厚度、连接器高度与屏幕本体厚度叠加而成，若设备前面板采用贴合安装，需要在壳体上预留对应深度的沉槽，同时避开屏幕下方的排线弯折区域。四角安装孔周边预留了焊盘与走线空间，固定时螺丝锁紧力度不宜过大，否则容易造成PCB变形顶起屏幕，出现显示异常。I2C接口的通讯线长在工业柜内布线时建议控制在合理范围，板载上拉电阻的阻值也会影响总线带载能力，多设备挂载时需要结合总线电容重新核算。

　　日常应用里，它常被用作小型PLC扩展板的状态显示、传感器数据采集终端的数值面板、3D打印机的辅助状态屏，也能嵌入到桌面型测试治具中显示测试结果。由于没有背光结构，它的整体发热远低于同尺寸TFT屏，在密封式小型外壳内不会因局部温升加速周边元件老化。建模时还原的安装孔位、板边连接器位置与整体外轮廓，可直接导入装配体用于干涉检查，提前预判壳体开窗位置与固定柱高度是否匹配，减少实物打样后的修改次数。

　　从结构设计角度看，这类模组的PCB边角做了圆角处理，避免装配时划伤绝缘片或操作人员手部；屏幕边缘与PCB板边保留了安全距离，降低组装过程中玻璃崩边的风险。模型中呈现的元件高度也可用于评估外壳内部的净空需求，尤其是板端最高的连接器位置，对应壳体内部需要预留足够避让空间，防止外壳压到元件造成虚焊或短路。
