传感器夹持式输送导轨金属组件

　　该组件面向自动化输送线上的传感器安装需求，把导向承载、位置固定和检测元件集成在同一块金属板组结构中。现场使用时，长条形导轨部分承担被输送件的侧向或直线导向，块状基座则作为传感器夹持座，使检测元件能够贴近运动轨迹，完成到位识别、计数、位置确认或节拍触发。这类结构常见于装配线、分拣线、小型工件输送线以及实验台架，尤其适合安装空间紧凑、又需要传感器与导向面保持稳定相对位置的场合。

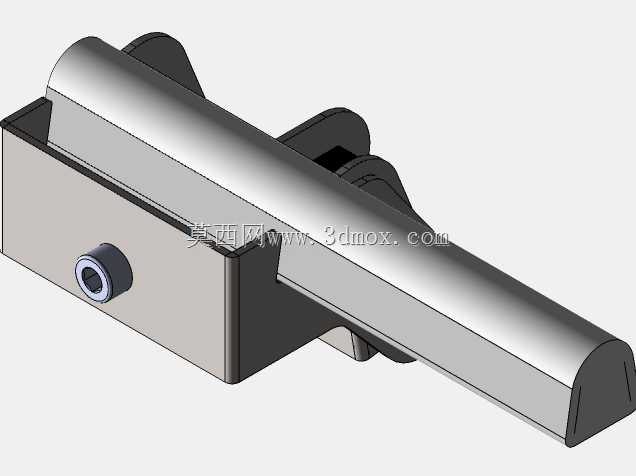

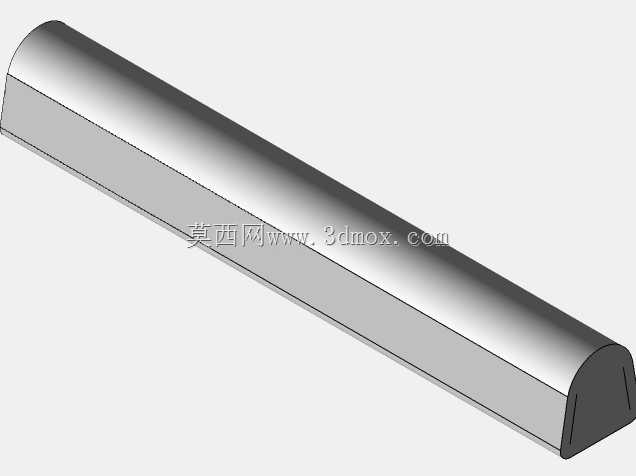

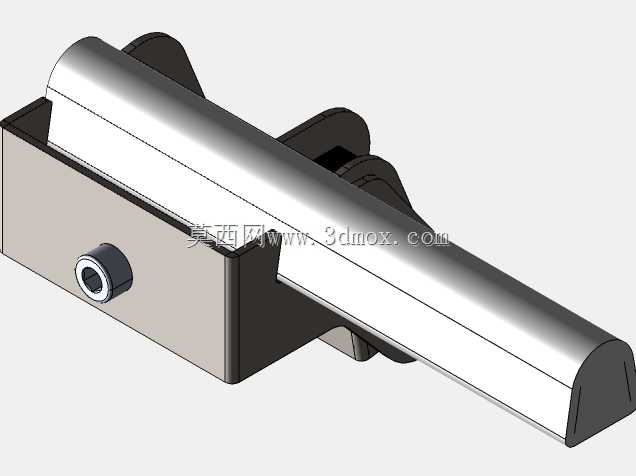

　　从结构上看，组件由基座、长导轨、侧向夹持块和锁紧件组成。基座采用近似矩形盒体形态，内部留出安装与避让空间，侧面设置带孔锁紧结构，用于固定传感器或调整其伸入深度。长导轨从基座一侧延伸，截面以平直承托面为主，端部做圆弧收束，可减少工件进入时的卡滞和尖角磕碰。夹持块位于导轨与基座衔接区域，通过几何约束形成稳定夹持位，使传感器在长期振动、往复输送和频繁触发条件下仍能保持设定位置。

　　设计思路并不是单纯做一根导轨，而是把检测点和导向边界合并考虑。若传感器单独外挂，往往需要额外支架、垫片和调整工序，累积误差会直接影响检测距离；将夹持孔位直接布置在导轨基座上，检测面与导向面之间的位置关系由零件本身保证，装配后只需微调传感器深度即可投入使用。基座上的锁紧孔采用标准圆形接口，能够适配常见圆柱外形传感器，锁紧后可限制轴向窜动和周向转动。导轨与基座之间设置加强过渡，避免悬臂段在受侧向力时产生明显变形。

　　外形与安装边界方面，整体呈长条加方块的组合轮廓，长度方向决定导向行程，块状区域决定安装占位。基座底面和侧面可作为安装基准面，固定到设备机架或型材支架时，应优先让底面贴合支撑面，再通过侧面约束限制横向偏移。导轨上表面为主要工作面，安装时需与输送方向保持平行，并控制与相邻输送带、挡板或机械手取放位之间的间隙。传感器伸入量不宜过大，应以稳定检测到目标、同时不接触运动件为原则；在金属工件通过的场合，还需确认检测面与导轨端部、夹持块边缘之间不存在信号干扰或物理碰撞。

　　建模时需要重点处理几处工程细节：一是导轨端部圆角与工作面的连续过渡，避免导入工程图后出现碎面；二是夹持孔与锁紧孔的同轴和垂直关系，这直接影响传感器装配后的姿态；三是基座内部减重或避让区域不能削弱安装面刚度；四是各板件交接处应保留合理壁厚，防止实际加工时因薄壁产生振刀或变形。若用于焊接或钣金加工，展开件需考虑折弯系数和焊缝位置；若采用机加工，则应统一基准，把安装面、导轨面和传感器孔位安排在一次装夹可保证的关键特征中。

　　在选型应用中，该组件更适合轻中型工件的短距离导向与检测一体化布置。它不承担大载荷主输送功能，而是作为输送线旁的定位导向附件，帮助传感器获得稳定、可重复的检测位置。维护时只需检查锁紧件是否松动、导轨面是否有划伤或异物堆积，以及传感器检测距离是否因长期运行发生偏移。整体结构简洁，零件数量少，便于按不同线体宽度、传感器规格和安装高度进行变型设计。
