带周向沟槽的环形球面传动构件

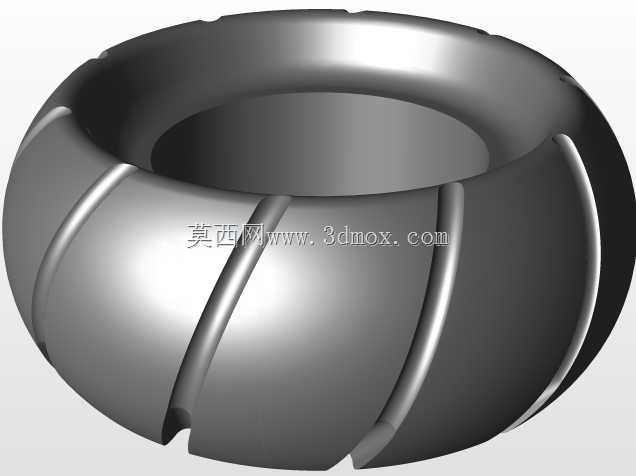

　　该环形球面构件的设计核心，是在中空回转基体的外球面加工出六道均匀分布的轴向沟槽，这类结构常见于重载万向传动、球面分度机构以及柔性夹持工装的核心配合位。从实际工况倒推设计逻辑时，首先要明确沟槽的作用并非减重：每一道沟槽都需要与配套的滚柱、钢球或弹性卡爪形成线接触或多点接触，在构件发生小角度偏转时，接触点仍能沿沟槽轨迹保持连续啮合，避免传统光滑球面在偏载下出现打滑、接触应力集中的问题。

　　建模阶段最先确定的是内外球面的同轴度基准。内孔为整周连续圆柱面，是该构件与芯轴配合的安装基准，设计时内孔直径需与适配芯轴采用h7/H7级过渡配合，既保证周向转动无明显旷量，又能满足常温下的装配压入需求。外球面的球心必须与内孔轴线的中点重合，若球心出现轴向偏移，当配套滚柱沿沟槽滚动时，不同位置的接触间隙会出现差值，长期运行会导致单侧沟槽磨损加剧，甚至出现卡滞。

　　沟槽的截面采用圆弧底设计，而非直角槽或V型槽。圆弧底的曲率半径略大于配套滚动体的半径，这样在受载时接触区为窄长条状，相比点接触能大幅降低接触应力；同时沟槽两侧预留了均匀的壁厚，从模型剖面可观察到，沟槽最薄处的壁厚仍大于基体壁厚的二分之一，保证热处理后不会因应力集中出现开裂。沟槽在球面两端的收尾处做了平滑切出处理，没有延伸至构件的两个端面，这一细节是为了避免滚动体在行程末端脱出，同时减少端面的加工工序，降低毛刺产生的概率。

　　构件的两个端面为平行平面，与内孔轴线保持垂直，端面的粗糙度要求低于内孔与外球面，主要作用是为轴向定位挡圈或推力轴承提供贴合面。安装时，该构件通常被安置在配对的球座内部，球座的内球面与构件外球面为间隙配合，间隙值控制在0.02mm至0.05mm之间，配合沟槽内的滚动体，可实现绕球心±15°范围内的任意方向偏转，同时传递额定扭矩。

　　在冶金设备的万向接轴、工业机器人的柔性关节以及自动化生产线的球面定位夹具中，这类构件都有广泛应用。比如在重载万向接轴中，它可以补偿两根相连轴系之间的安装角度误差，在设备启动、制动的冲击载荷下，沟槽结构能将扭矩均匀分散到六个接触位，相比单键连接的球面铰，承载能力可提升三倍以上，且传动过程中无回差。在定位夹具应用中，构件的内孔可穿过定位销，外球面的沟槽与夹具本体的弹性卡爪配合，当工件存在定位面倾斜时，构件可自适应偏转，保证卡爪始终与工件基准面贴合，避免过定位导致的工件变形。

　　建模过程中，回转基体的特征优先完成，随后以球心为阵列中心，对单个沟槽特征进行轴向圆周阵列，阵列数量为六，阵列角度间隔60°。沟槽的扫描轨迹需与外球面的母线完全重合，保证沟槽深度在整个球面行程内保持一致。完成所有特征后，需对沟槽与外球面的相交棱边做0.2mm的圆角过渡，消除锐边，避免热处理时出现应力集中，同时防止装配过程中划伤配套零件的配合面。

　　从安装边界来看，该构件的最大外径为外球面的直径，安装时所需的径向空间等于最大外径加上两侧滚动体的直径，轴向空间则等于构件自身的宽度，无需额外预留过大的操作空间。由于整体为对称回转结构，无周向安装方向要求，装配时只需将沟槽与配套滚动体对齐即可推入球座，装配工艺性良好。
