小型FPV四旋翼穿越无人机机身结构

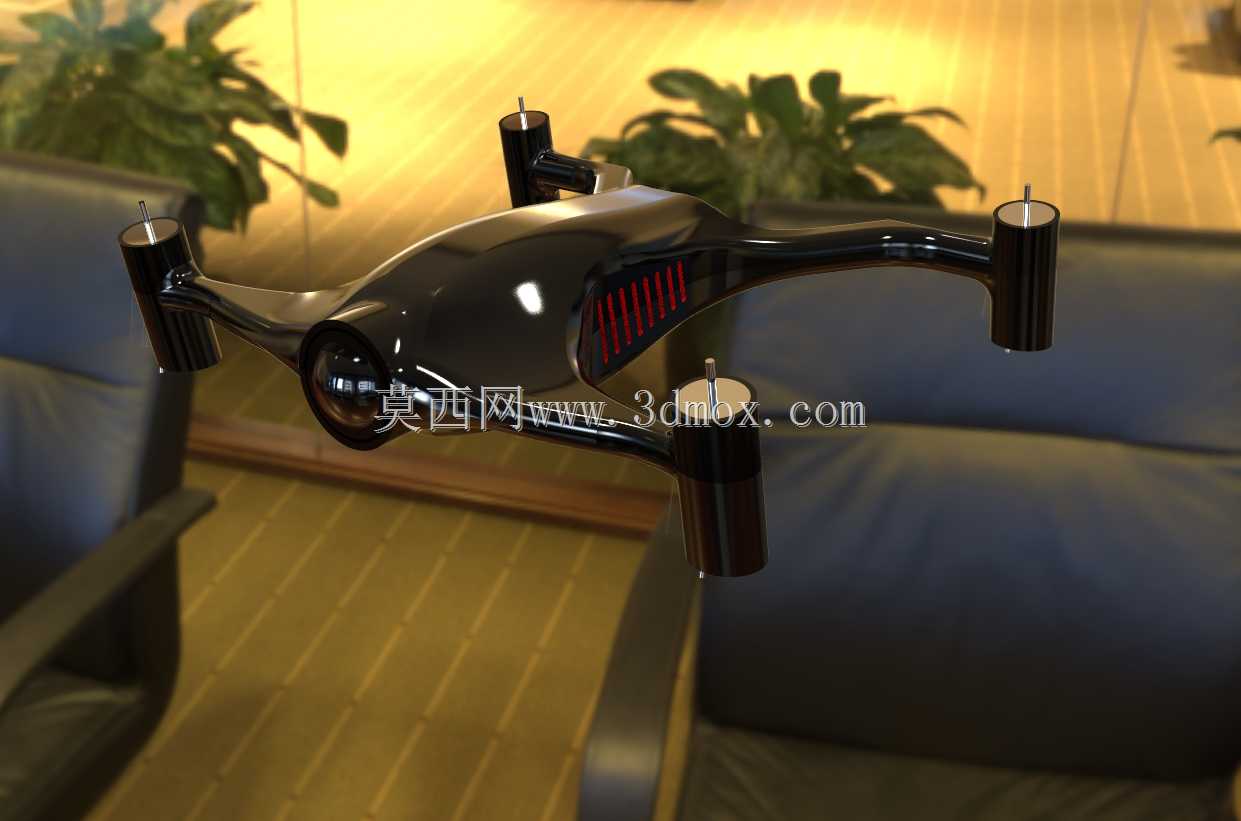

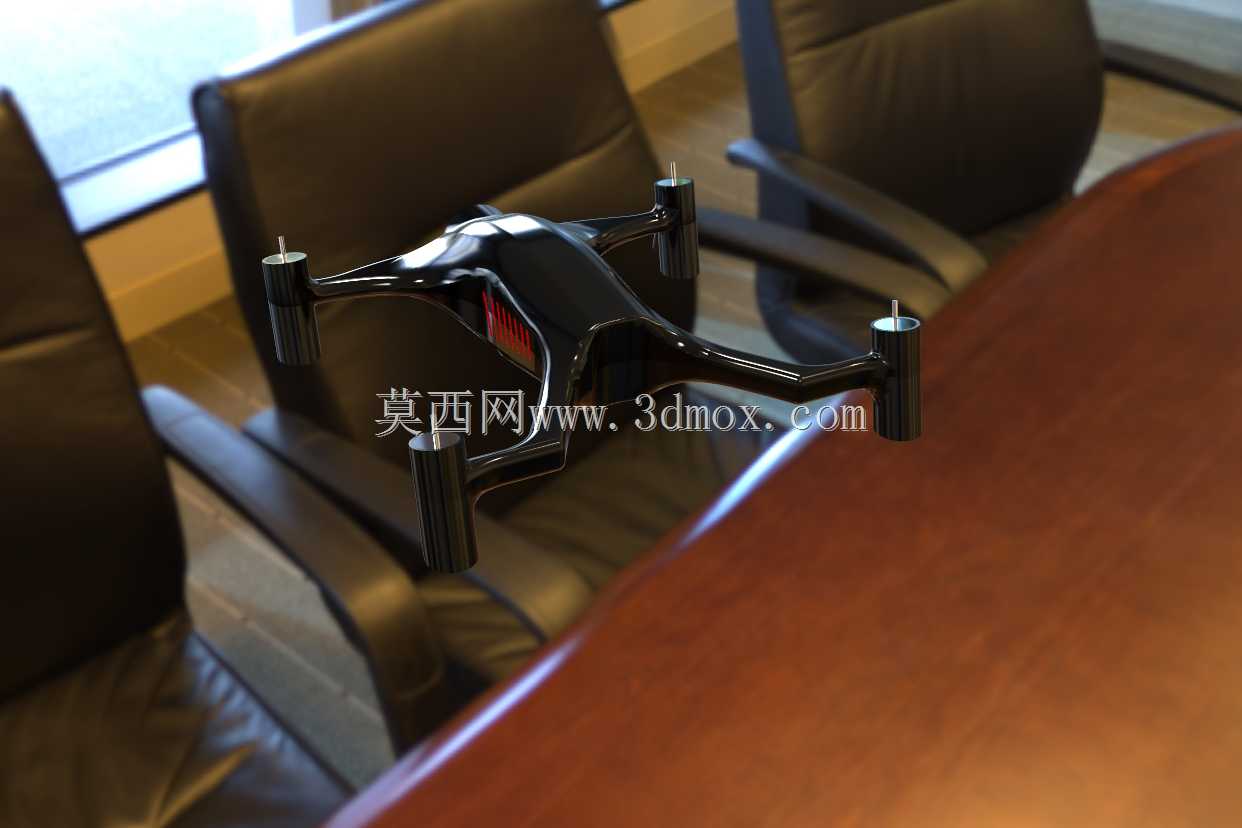

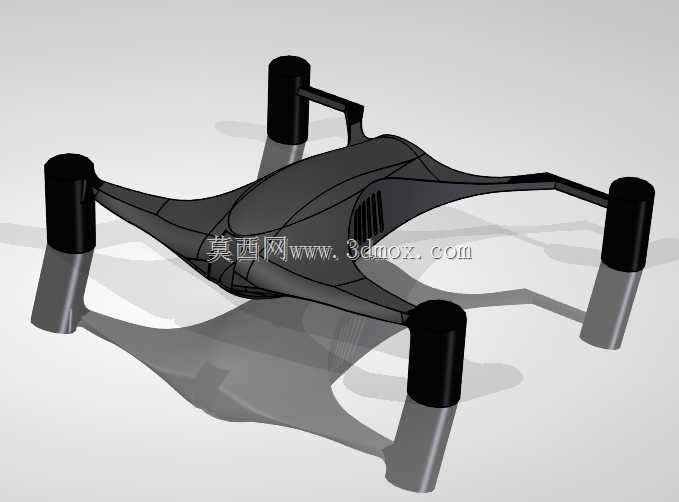

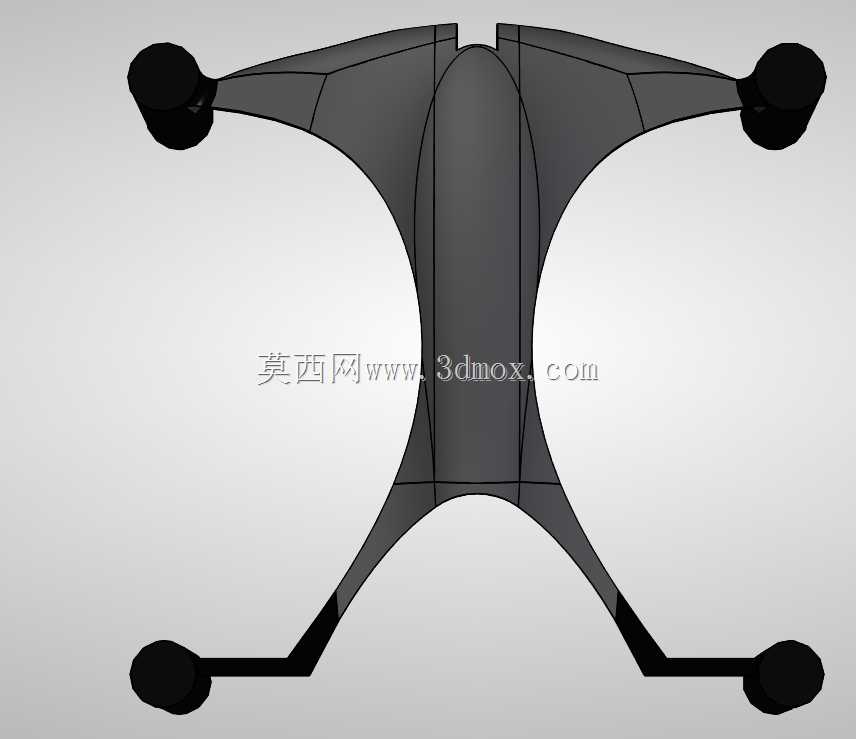

　　该模型呈现的是一台小型FPV四旋翼飞行器的一体化机身与机臂总成，重点不在螺旋桨、飞控或电池等外购件，而在承载全部航电与动力部件的主体结构。整机采用X形布局，四个机臂由中央机身向四角对称延伸，臂端预留垂直柱状电机安装位，用于装配无刷电机及螺旋桨。这种布置使重心集中在机身中部，机臂长度较短，有利于降低转动惯量，提升姿态响应速度，比较适合室内近距飞行、竞速练习、影视侦察视角或教学验证场景。

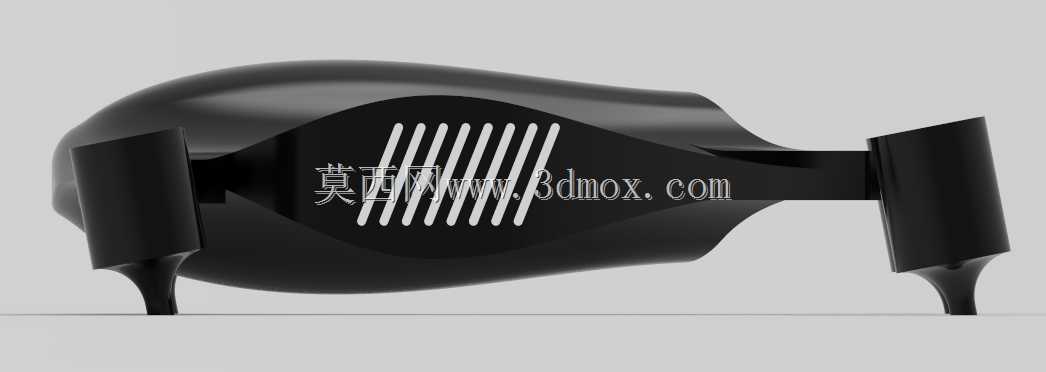

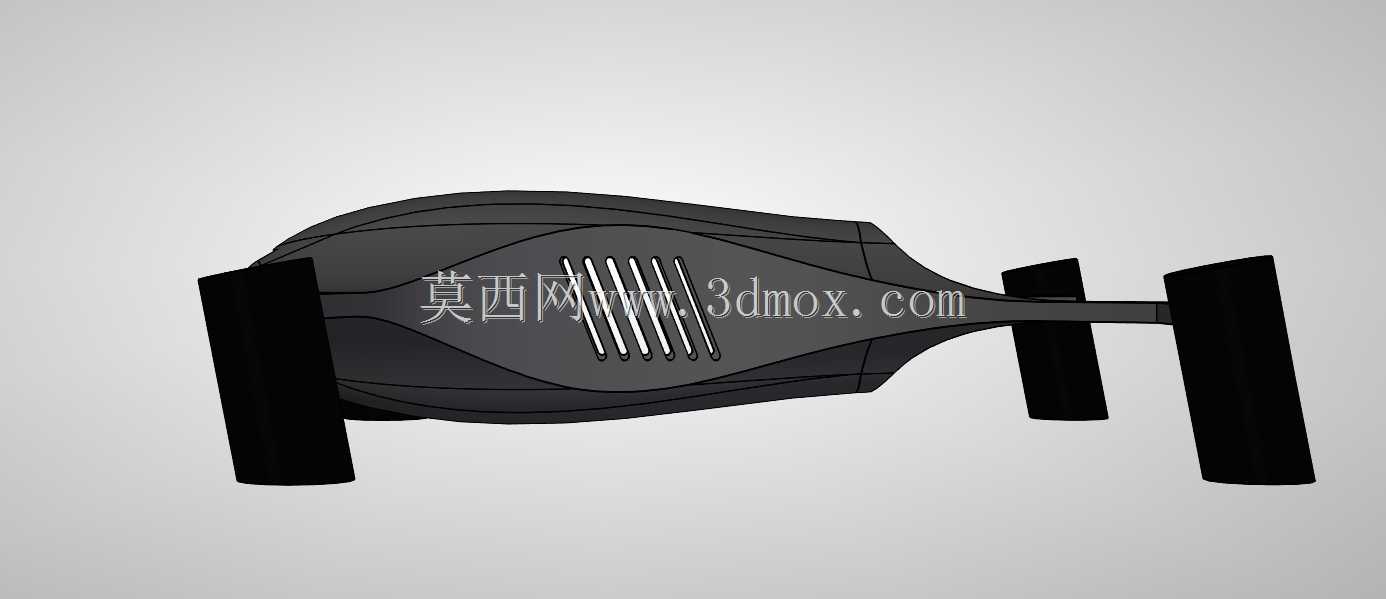

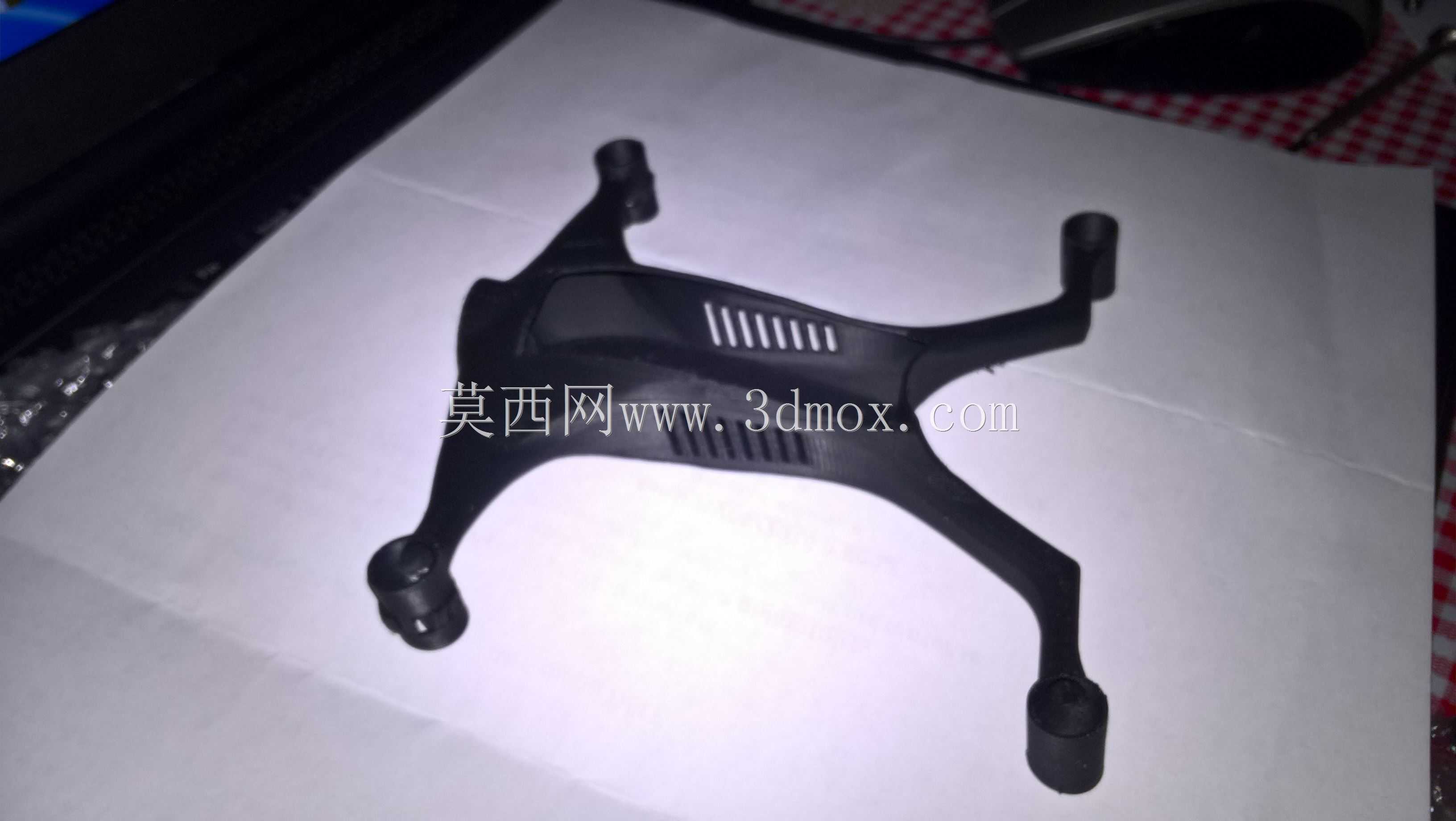

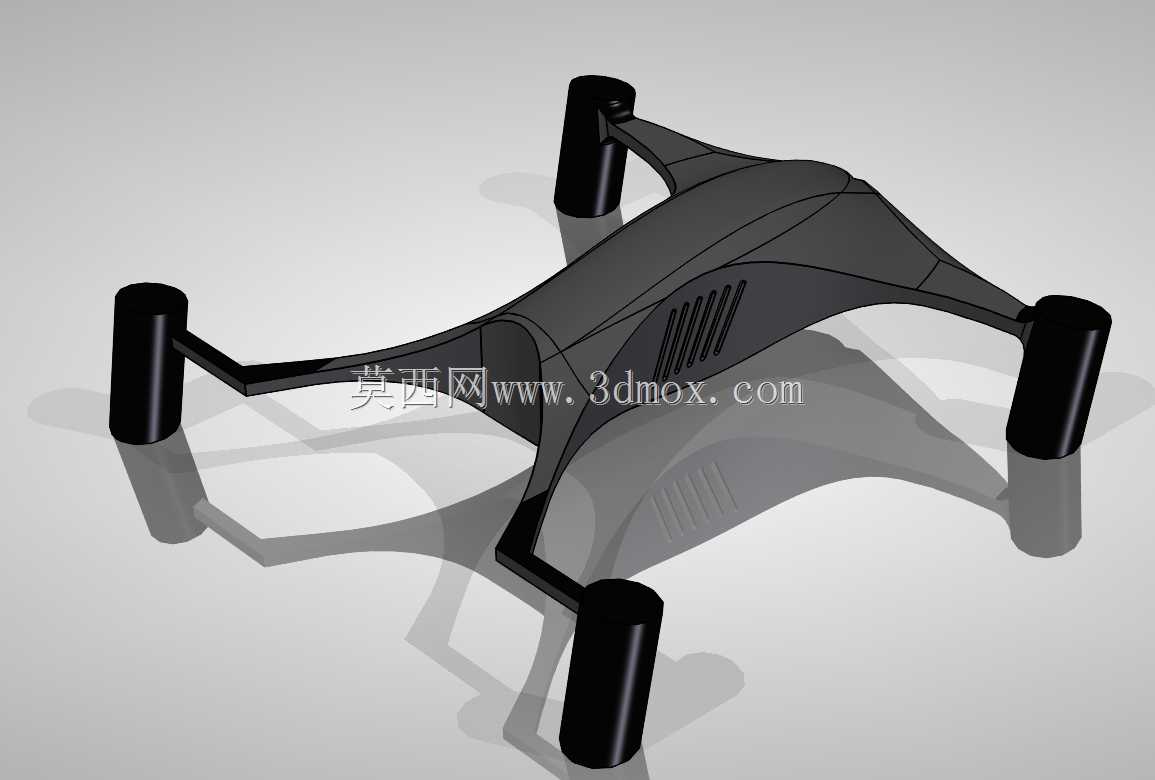

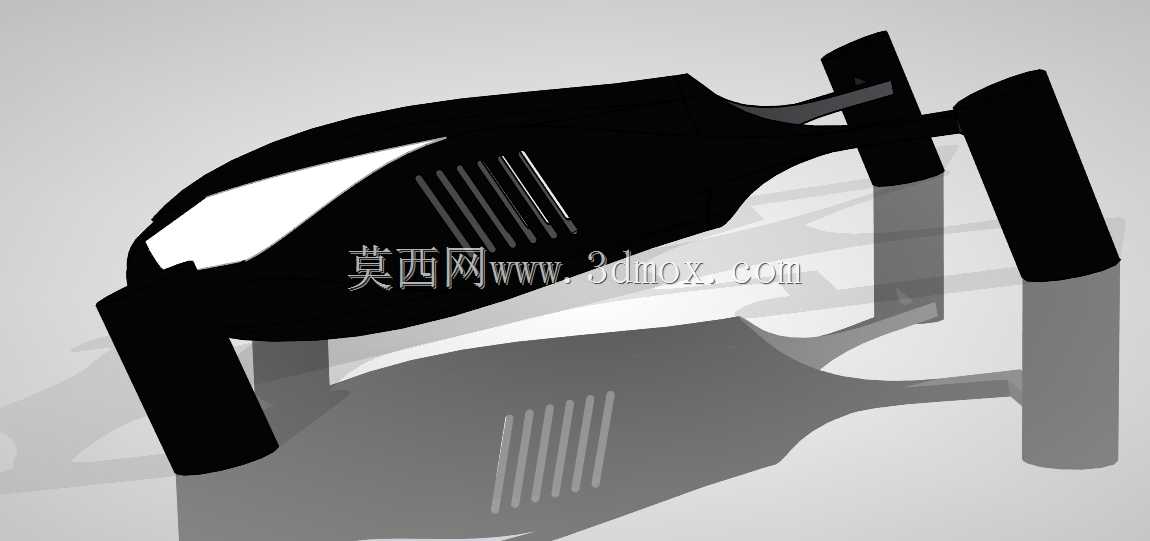

　　从结构形态看，机身顶部为连续曲面整流罩，表面设有多条平行格栅状凹陷。这些线条既构成视觉上的散热与造型特征，也可在实际开模或打印时作为加强筋走向，提高薄壳表面的抗弯刚度。机身下部轮廓向内收窄，形成电池仓与设备仓的容纳空间；中央区域可布置飞控板、接收机、图传发射模块及摄像组件。由于FPV飞行对重量极其敏感，主体设计倾向于采用薄壁壳体加局部加厚的方式，在安装柱、机臂根部和臂端电机座等应力集中位置保留实体材料，其余区域则通过曲面过渡减少冗余质量。

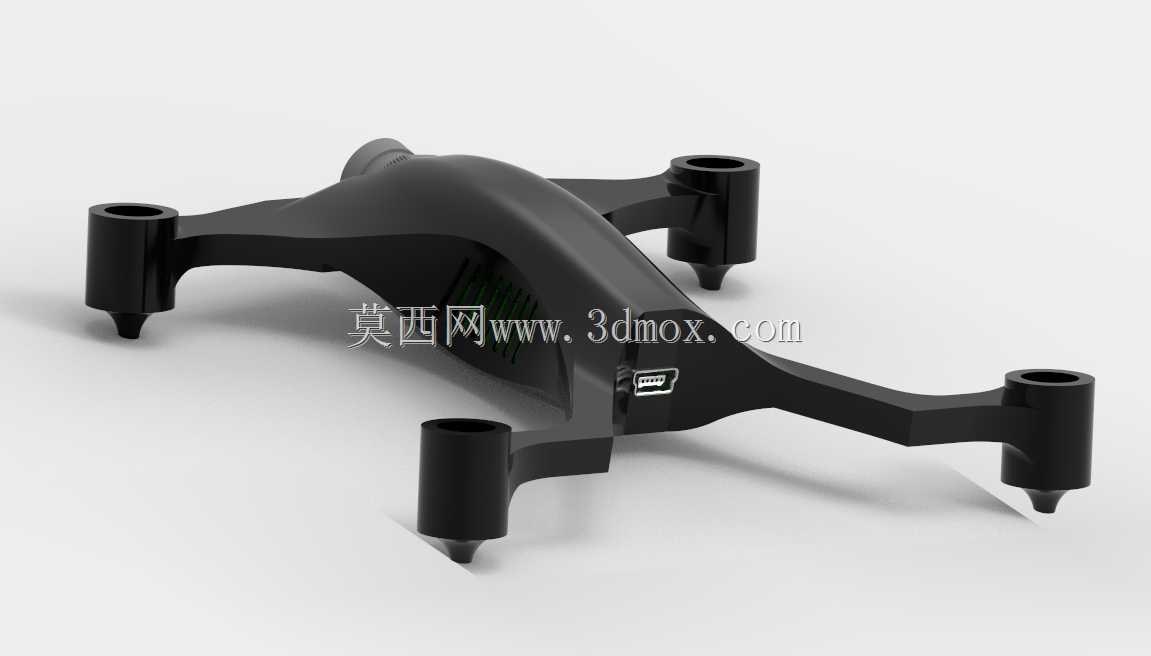

　　机臂与机身并非简单拼接，而是按平滑流线整体延伸，臂根截面较宽，向端部逐渐过渡，能够把电机产生的拉力、振动和着陆冲击分散到中央壳体。臂端的圆柱状安装位具有明确的工程边界：其端面用于贴合电机底座，内部或背面应预留螺丝孔位，中心需考虑电机轴、桨夹及走线空间。四个安装位的同轴度、孔位间距和端面平面度直接影响电机装配后的振动水平，若臂端翘曲或孔位偏差过大，飞行中会引入额外抖动，降低图传画面稳定性并增加飞控滤波负担。

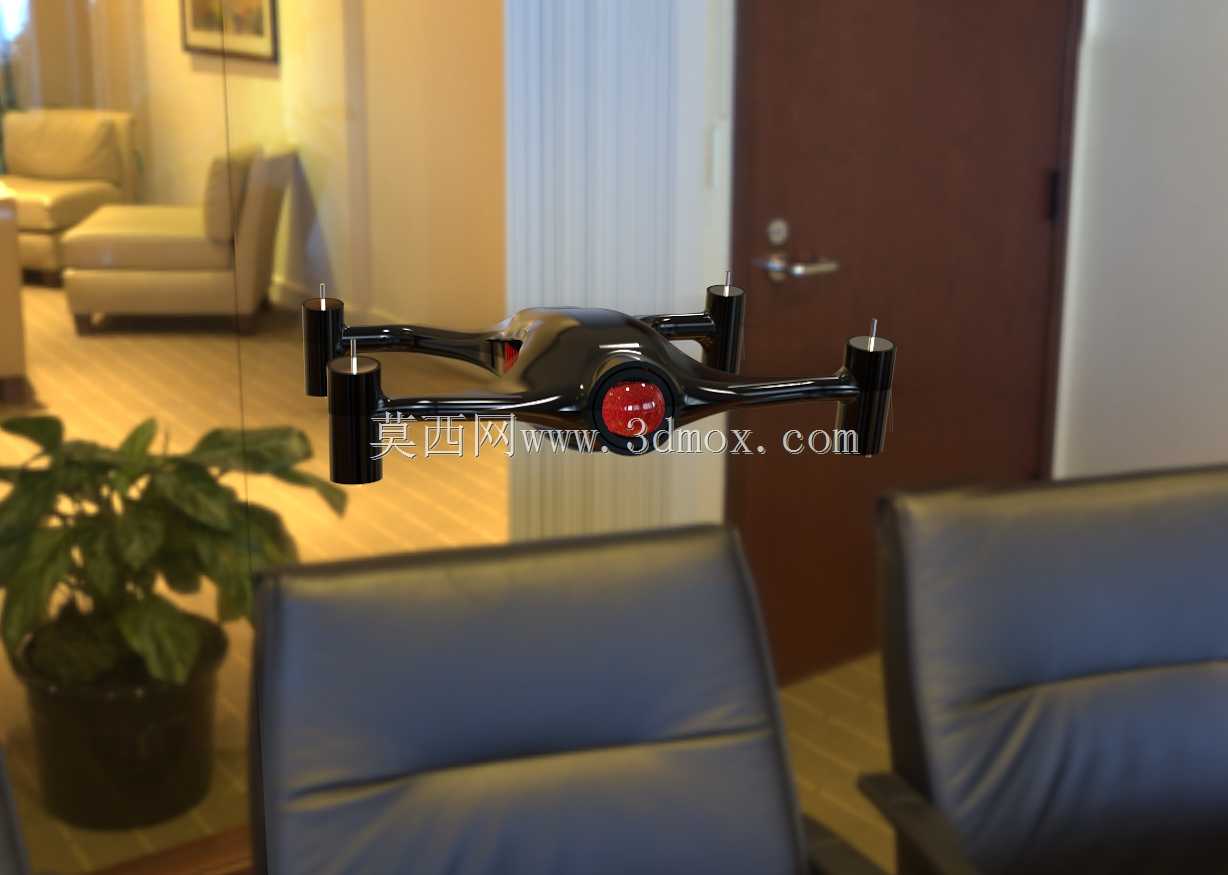

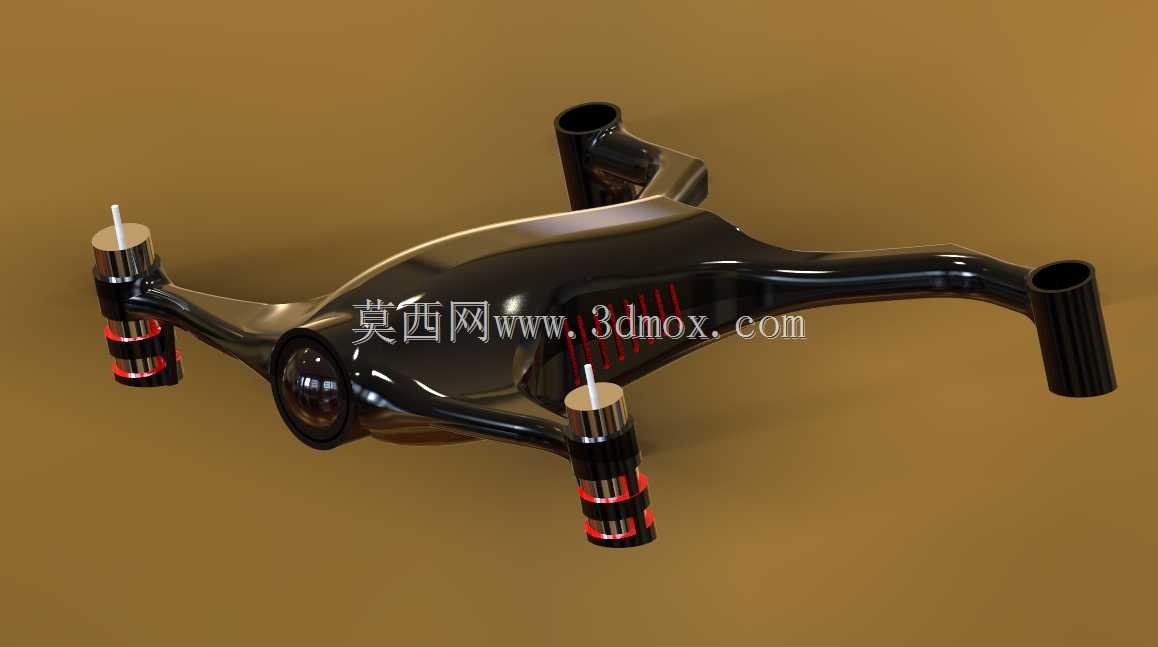

　　尺寸边界方面，该类小型机通常以对角线电机轴距作为核心安装约束。模型中四臂外伸距离决定了可适配的桨叶尺寸：轴距偏小则适合小直径桨，机动性更强但续航和抗风能力有限；轴距增大可提升升力裕度，但机臂受力和整机重量也会同步增加。机身宽度需满足飞控、电调及图传设备的排布，底部应保留电池绑带或电池仓固定结构的安装区域。摄像头若布置在机头前端，需要在壳体前缘预留镜头窗口和倾角调节空间，以获得FPV所需的前视视角。

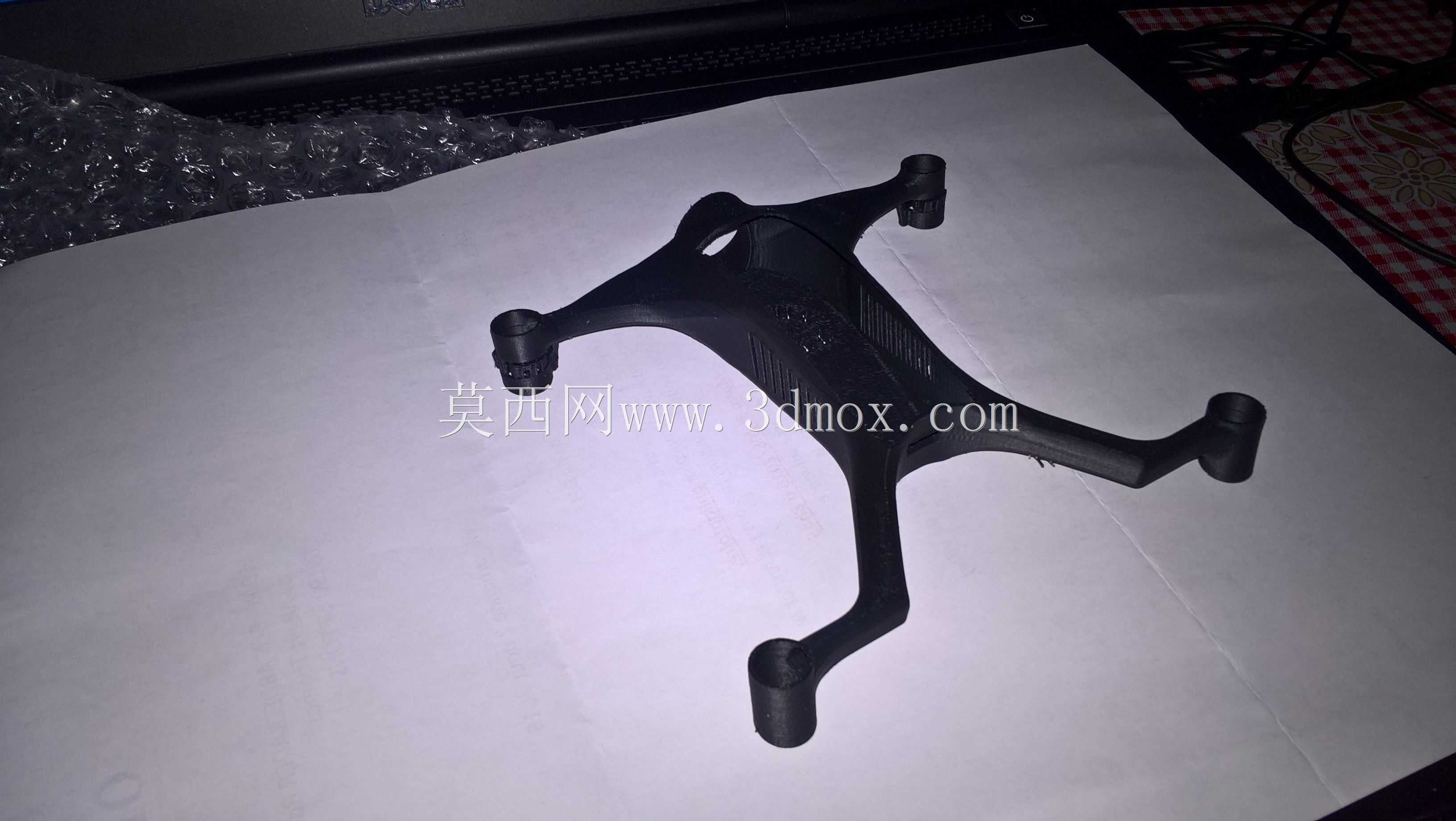

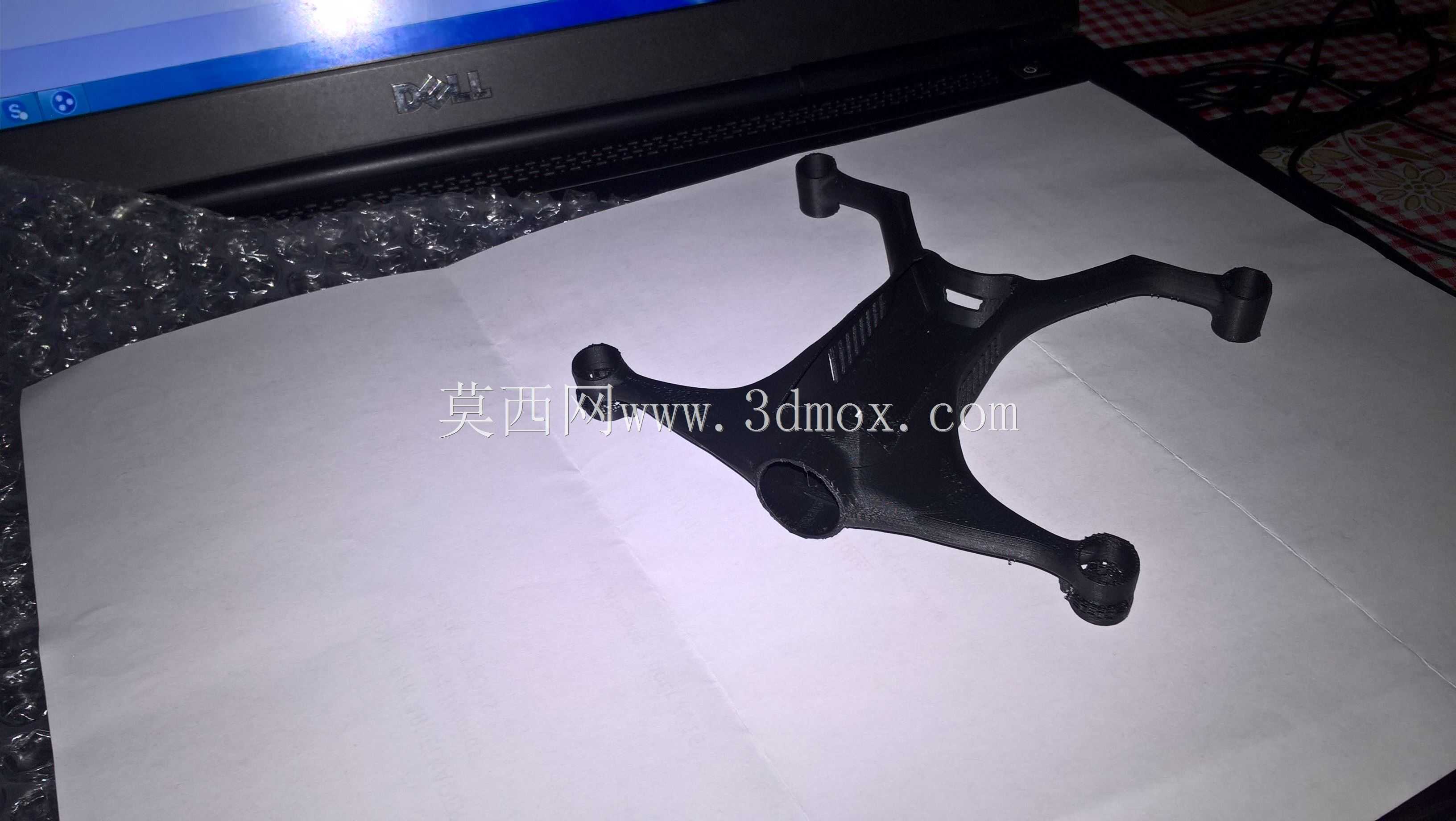

　　设计思路上，模型把气动外形、结构强度和设备集成合并考虑。上壳曲面能够减少正面来流的突兀分离，下壳开放或半开放区域则便于散热与维护。对于实际制作，若采用3D打印，应重点控制臂根和电机座的层纹方向，避免受力方向垂直于层间结合面；若采用注塑或碳纤维板材方案，则需重新评估壁厚、拔模斜度和紧固件位置。机身内部还应规划走线通道，使电调线、电源线、图传线和接收机天线尽量分离，减少电磁干扰。

　　从使用角度看，这类结构不是用于大载重运输，而是服务于高机动、低延迟的第一视角飞行。机架需要在轻量与耐摔之间取得平衡：机臂在轻度碰撞中应能吸收一定变形，电机座则要保持足够硬度以保护电机轴。模型所体现的曲面壳体、对称臂展、柱状电机座和中部设备仓，正是围绕这一目标形成的结构方案。
