两寸涵道式穿越机机架结构设计

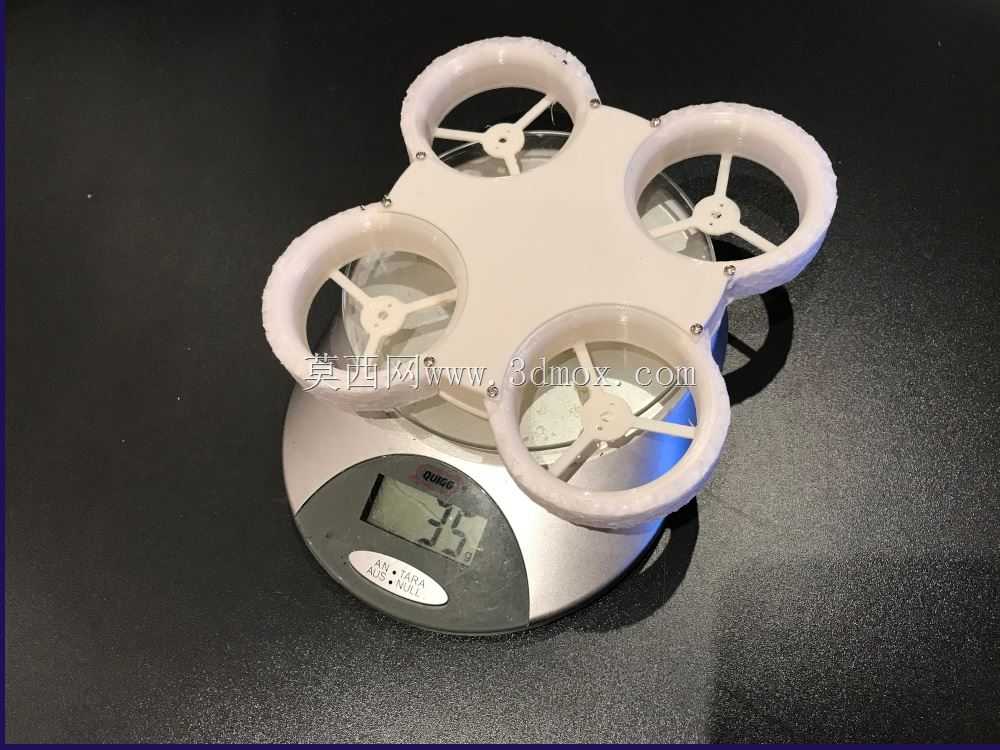

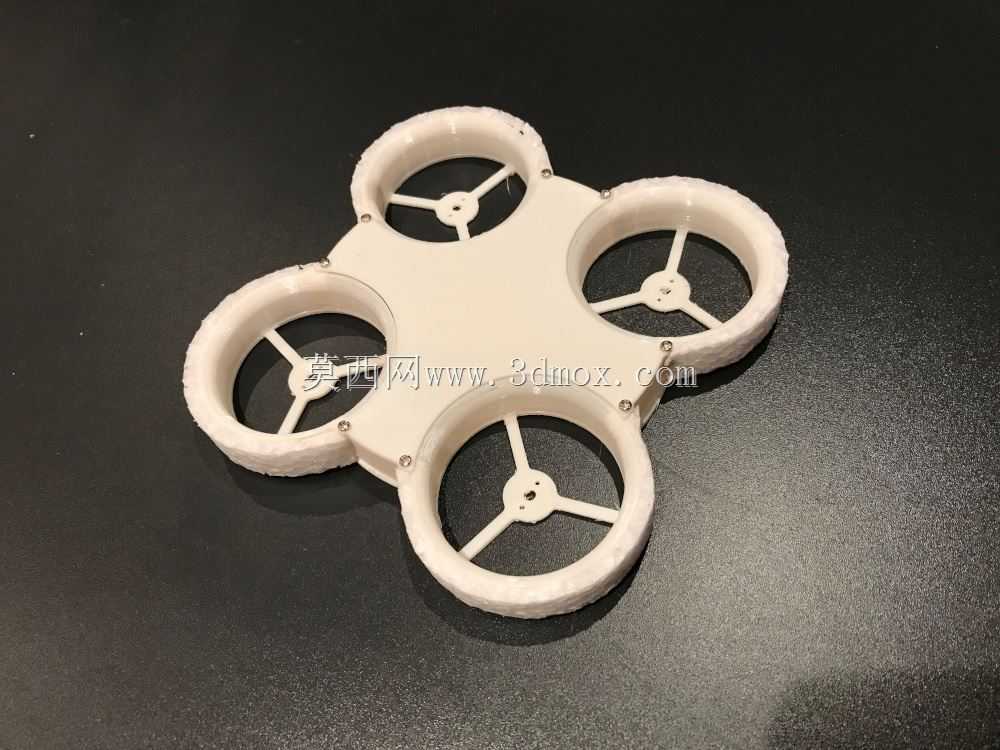

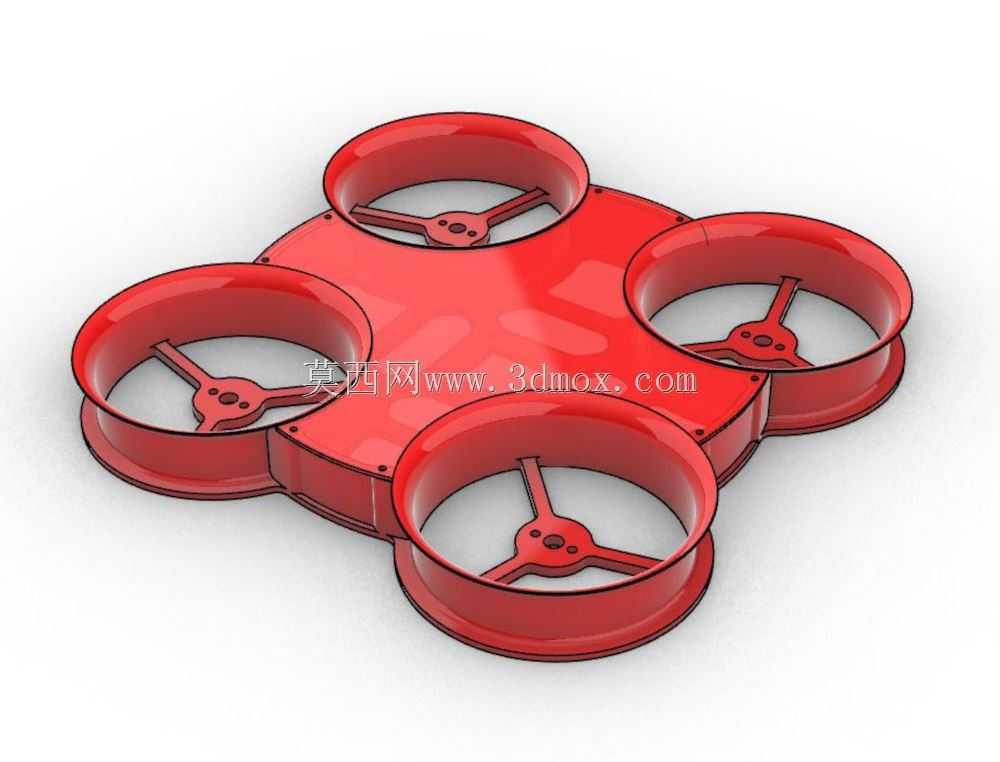

　　这款两寸涵道式四旋翼机架，主要面向室内近景航拍、狭小空间巡检与影视第一视角跟拍场景。与常规敞开式螺旋桨布局不同，整机采用一体式环形涵道包围结构，桨叶完全收纳于涵道内壁之内，能够显著降低飞行过程中碰撞墙体、管线、人员或设备造成的桨叶断裂与电机轴变形风险。在仓库货架间隙、管道内部、机房通道以及人员活动较密集的拍摄环境中，这种结构可以减少意外剐蹭对飞行姿态的瞬间扰动，使飞行器更适合低速稳定贴飞。

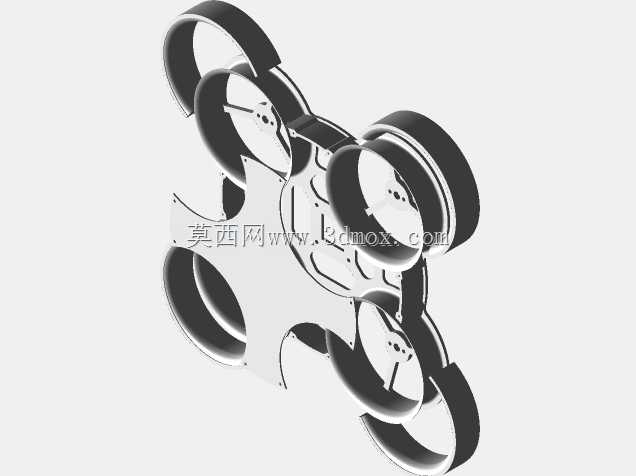

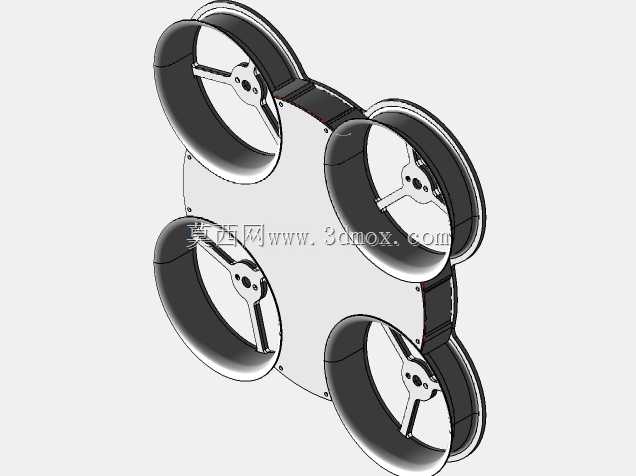

　　机架主体采用四轴对称布局，四个涵道环通过中部十字形承托板连接为一体。中部板体预留飞控、电调、摄像头与电池的安装空间，板面开设的减重孔并非单纯为了视觉效果，而是在保证整体扭转刚度的前提下削减上部材料堆积，使重心尽量贴近涵道中心平面。涵道环与中心板之间采用连续过渡曲面连接，避免直角根部在坠地时产生应力集中；环体下部壁厚略大于上部，能够在触地或侧向碰撞时优先吸收冲击能量。

　　从功能特性上看，涵道环不仅承担防护作用，也对桨叶气流形成约束。两寸级别小桨在高速旋转时，环形壁面可减少桨尖涡流外溢，提升近地面悬停时的气流效率，同时削弱部分高频风切声。每个涵道内部设置三辐式电机安装座，辐条沿径向均匀分布，安装孔位于中心凸台，用于固定微型无刷电机。三辐结构在保证电机定位精度的同时，尽量减小对涵道内流道的遮挡；凸台背面可形成局部加强，降低电机座在硬着陆后发生偏摆的概率。

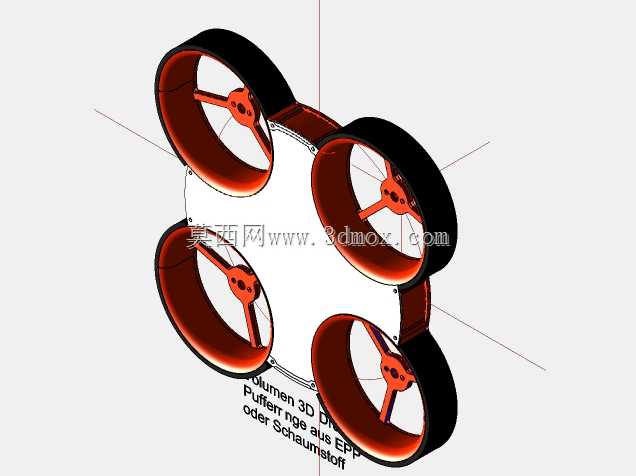

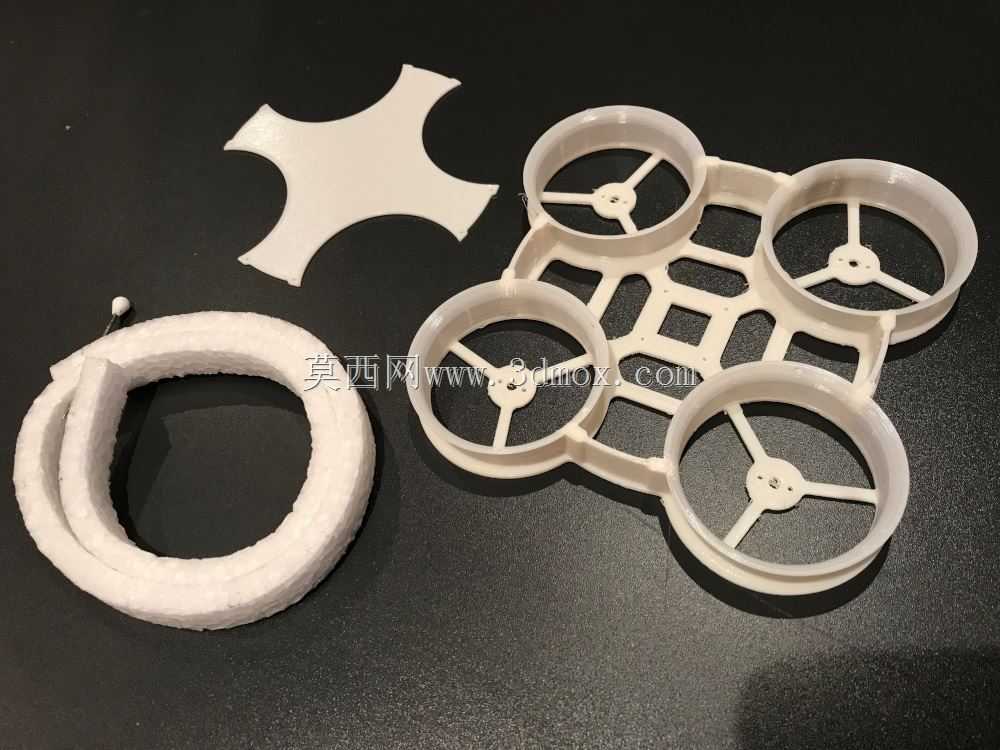

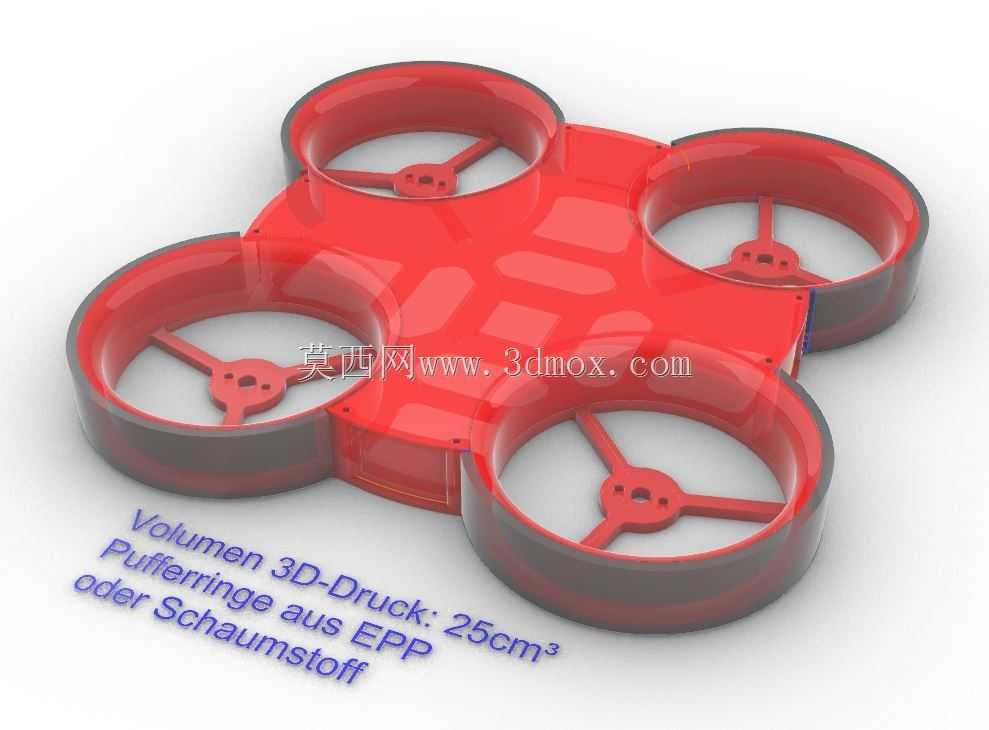

　　设计思路上，该机架强调轻量化与可打印制造的平衡。图中标注的成型体积约为二十五立方厘米，适合采用低发泡聚丙烯、发泡材料或轻质耐磨塑料制作。若使用增材制造，环形封闭结构需要重点考虑层间结合方向：涵道外缘为主要碰撞受力区，打印路径应沿环周连续铺放，避免层纹垂直于冲击方向。机架表面没有多余外凸件，整体轮廓圆滑，穿越狭窄窗口或贴近天花板飞行时，勾挂线缆和装饰物的概率更低。

　　外形尺寸与安装边界方面，四组涵道中心按正方形分布，两寸桨叶完全位于环内，因此整机外接圆由涵道外径决定，而不是由桨叶旋转直径决定。结构设计人员在装配时需要核对电机底座孔距、电机总高度与桨叶上下间隙，确保桨尖与涵道内壁保留均匀气隙，同时不让电机底部突出于涵道下端面过多。中部设备区应按飞控板、图传与电池的实际堆叠高度确定上层空间，电池尽量贴中心板下方布置，以降低整机转动惯量。摄像头安装位需要结合涵道前缘高度设定倾角，避免前环进入画面边缘。

　　在实际选型中，这类机架适合对安全性和贴飞能力要求较高的小载重飞行任务。结构工程师需要关注涵道材料的韧性、层间剥离强度以及电机座的重复拆装寿命；装配完成后还应检查四组电机轴线是否与涵道中心同轴，任何一个安装座偏斜都会导致推力方向偏移，增加飞控补偿负担。整机通过紧凑的涵道防护、中心集中布局和轻量化板体设计，在小尺寸航拍平台中实现了抗碰撞、易维护与稳定悬停之间的工程平衡。
