FPV穿越机机臂防撞防护结构设计

　　这套防护结构针对HSKRC VO235机型的机臂末端安装场景开发，核心作用是在飞行器发生擦碰、坠机或贴地飞行时，吸收冲击能量，避免机臂碳板直接撞击硬质障碍物出现分层、断裂，同时降低电机座受侧向冲击发生移位的概率。在日常飞行场景里，穿越机常需要在树林、巷道、废弃建筑等复杂环境中高速穿行，机臂是最容易先接触障碍物的部位，很多炸机事故并非核心电路损坏，而是机臂端部碳板劈裂、电机固定位崩裂，直接导致整机维修成本大幅上升，这类加装的防护件能把刚性碰撞的作用力分散到更大的接触面积上，把局部点冲击转化为防护件自身的形变耗能，减少主机架的受力峰值。从结构设计思路来看，该防护件没有采用全包覆的冗余设计，而是精准匹配VO235机臂末端的特定轮廓，

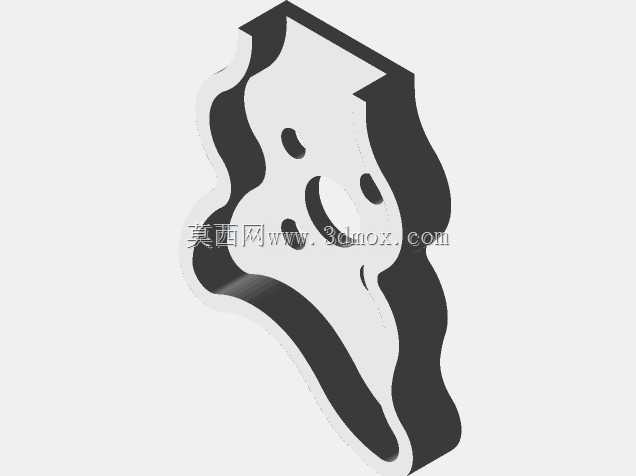

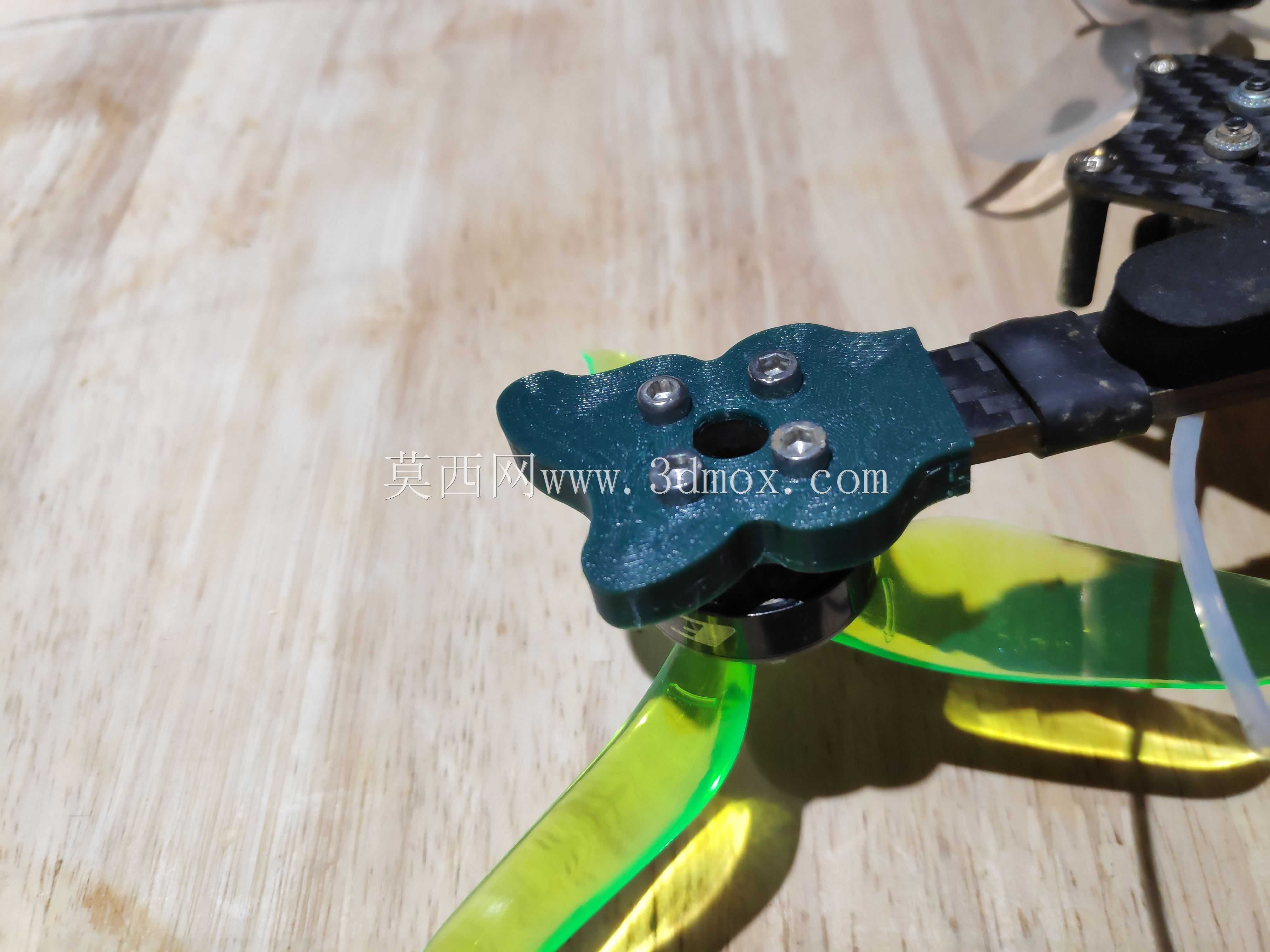

　　安装后完全覆盖机臂最外侧的突出棱边与电机座相邻的碳板区域，既不会过度增加飞行负重，也不会干涉螺旋桨的旋转扫风区域。设计时首先校核了桨叶的旋转安全间隙，防护件的所有外边缘都处于桨叶旋转平面的径向外侧，不会在飞行中与高速旋转的桨叶发生剐蹭，同时安装孔位完全对应机臂与电机座的原有固定螺丝位，不需要对原机架进行钻孔、打磨等二次加工，直接替换原有垫片或者叠加在电机座下方即可完成装配，拆装维护时不需要拆解整个机臂走线。从安装边界来看，该防护件的贴合面完全复刻原机臂末端的曲面与台阶特征，装配后不会出现局部翘边、贴合缝隙过大的问题，三个螺丝过孔的位置度与原机电机固定孔严格对齐，锁紧后防护件与碳板表面完全贴合，不会在飞行中出现松动移位。

　　防护件的外轮廓做了圆弧过渡处理，没有尖锐棱角，在撞击到柔软障碍物比如树枝、纸箱时，不会直接勾挂障碍物导致飞行姿态瞬间失稳，接触硬质墙面、地面时，圆弧面也能引导冲击力沿机臂轴向传导，避免侧向应力直接掰动电机轴。针对实际使用中的受力特点，该结构在靠近电机座的区域做了局部加厚，这里是碰撞时应力最集中的位置，加厚处理可以避免冲击下出现断裂，而朝向机身内侧的部分则适当减薄，控制整体重量，不会给飞控的PID调校带来额外的负重负担。选用PETG材料进行熔融沉积成型也有实际考量，相比PLA材料，PETG的韧性更好，受到冲击时会发生弹性形变而不是直接脆断，能够反复承受多次轻度碰撞而不出现裂纹，相比ABS材料，PETG的打印翘曲倾向更低，

　　不需要封闭腔体即可稳定成型，0.2mm的层厚设置可以保证安装孔位的尺寸精度，100%填充比例让防护件整体的抗冲击强度达到均匀一致，不会出现内部填充稀疏导致局部受力塌陷的问题。在实际飞行测试中，加装该防护件后，发生侧面擦树、低速坠地时，机臂碳板表面几乎不会留下明显划痕，碰撞产生的冲击力大部分被防护件吸收，即使防护件本身出现磨损，也可以单独快速更换，不需要更换整个机臂总成，大幅降低日常飞行的耗材成本。结构设计时还考虑了不同飞行风格的需求，防护件的迎风面积经过优化，没有突出的大面积挡风结构，高速飞行时不会产生额外的明显风阻，也不会因为紊流导致机身出现不必要的振动，不会影响飞控的陀螺仪采样精度。对于经常在复杂环境中飞行的爱好者来说，这类针对特定机型开发的专属防护件，比通用型的防撞护圈更实用，它不会额外增加过多的横向尺寸，依然可以保持穿越机灵活的穿行能力，同时针对最易损坏的机臂端部提供精准防护，兼顾了飞行灵活性与结构耐用性。
