混流式水轮机转轮蜗壳装配结构

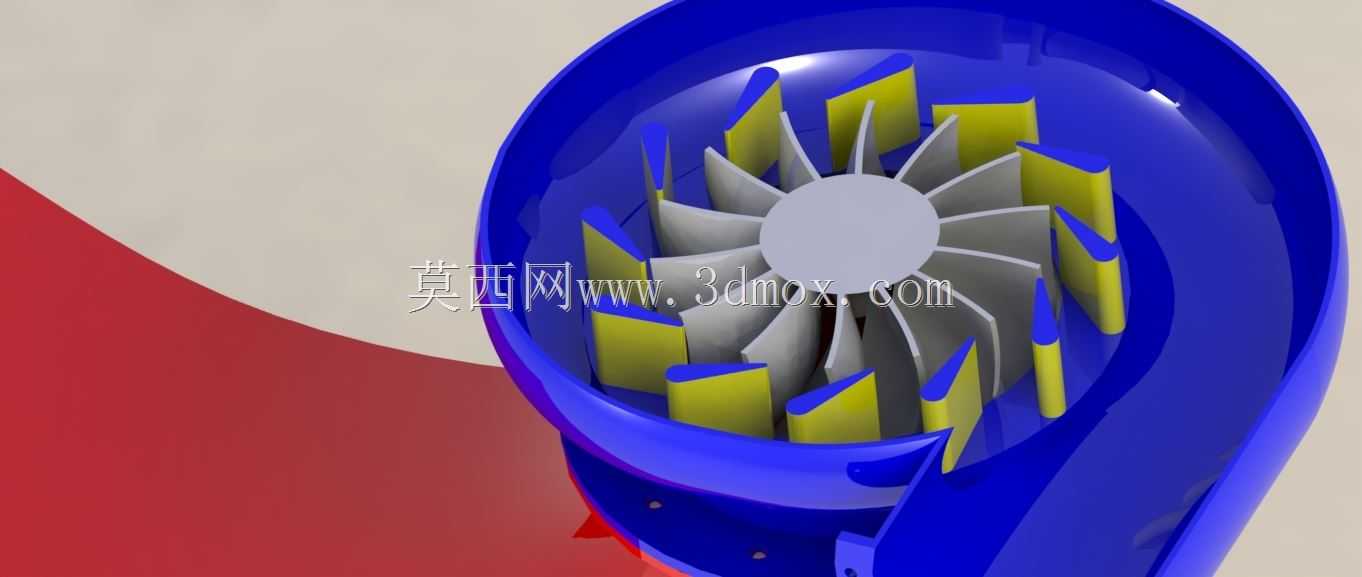

　　这套三维结构围绕混流式水轮机的核心过流部件展开，重点呈现转轮、蜗壳、主轴及相邻壳体之间的装配关系，适合用于流体机械结构认知、课程设计推演和小型水力装置方案比对。模型采用剖视化表达，把通常被外壳遮挡的叶片流道直接暴露出来，观察者可以清楚看到水流从周向进入、经过导叶区域、再冲击转轮叶片并沿轴向排出的完整路径。

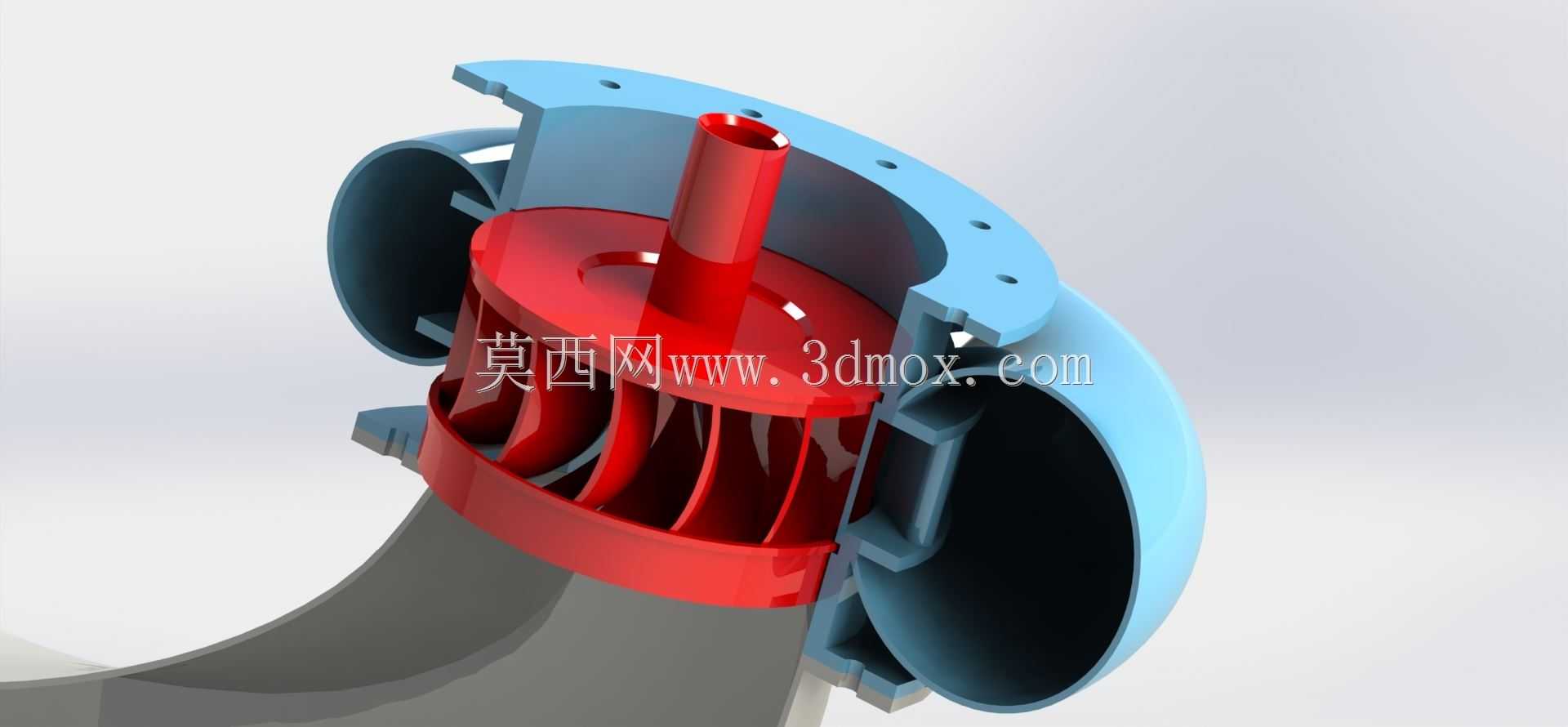

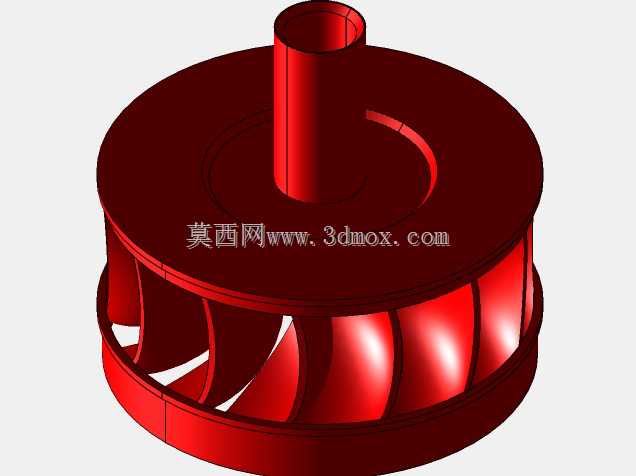

　　从实际工况看，这类结构常见于中高水头、流量相对稳定的水力发电场景。蜗壳的作用不是简单容纳水体，而是把来流均匀分配到转轮四周，使进入叶片的流速方向和压力分布尽量一致；转轮则承担能量转换，把水流的压能和动能转化为主轴旋转的机械能。红色转轮部分由上冠、下环和一组空间扭曲叶片组成，叶片进口角与出口角需要和蜗壳出流方向匹配，否则容易在叶片背面形成脱流，带来振动、空化和效率下降。

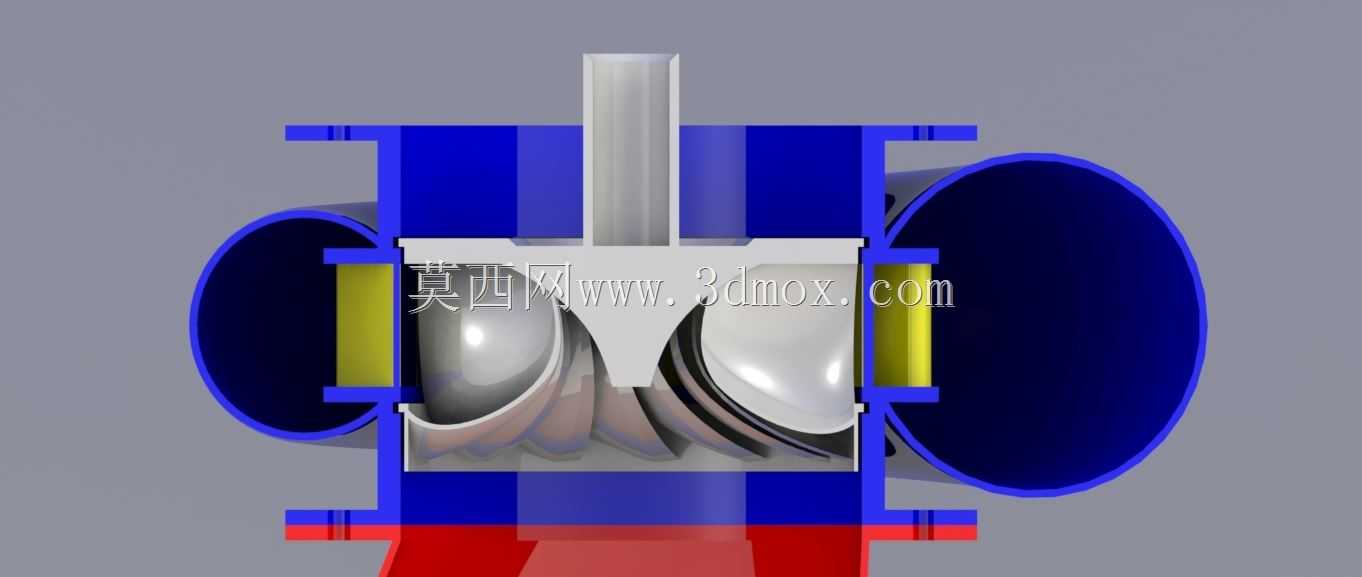

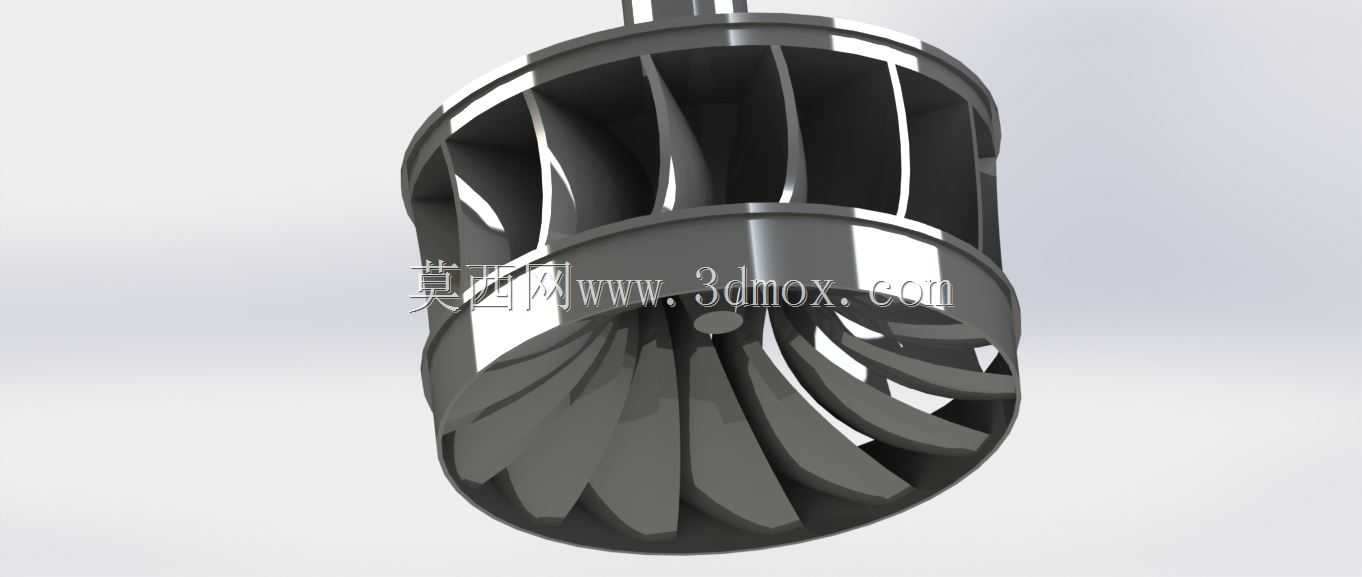

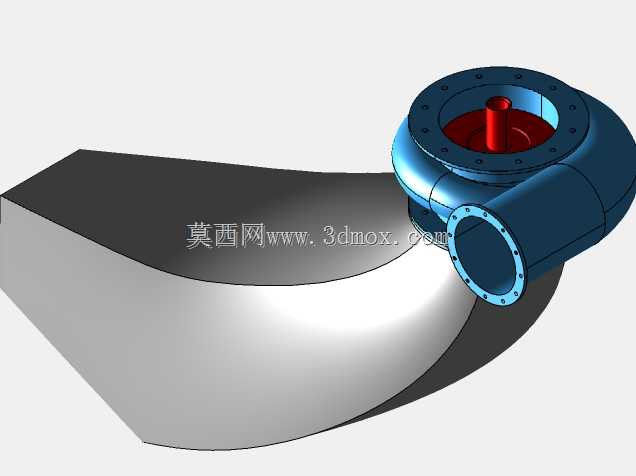

　　设计这类部件时，不能只看单叶片形状。上冠与主轴连接区域要传递扭矩，轮毂附近壁厚通常需要加强；下环起到约束叶片出口和维持转轮刚性的作用，其直径直接影响出口过流面积。叶片数量和包角会影响效率与加工难度，叶片过少会使流道扩散不均，过多则增加摩擦损失和制造成本。图中转轮与蓝色蜗壳之间保留了明确的径向间隙，这个边界在工程上很关键：间隙过小，热态变形或安装偏差可能造成擦碰；间隙过大，又会使一部分水流未经叶片有效做功就泄漏，降低整机效率。

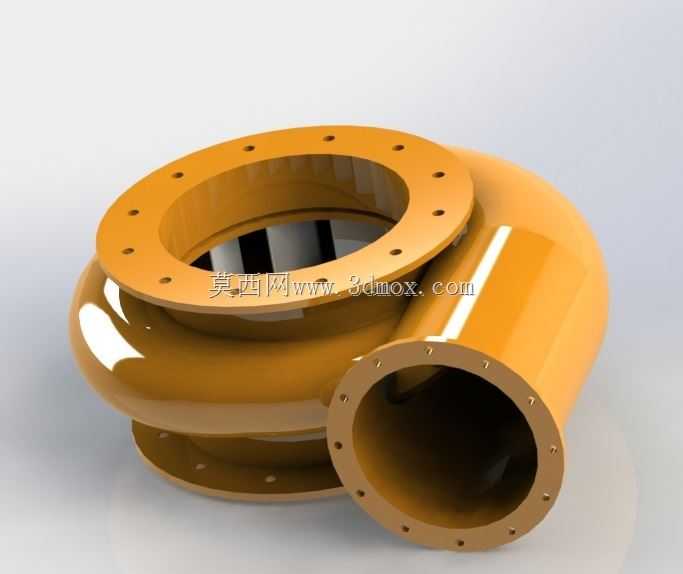

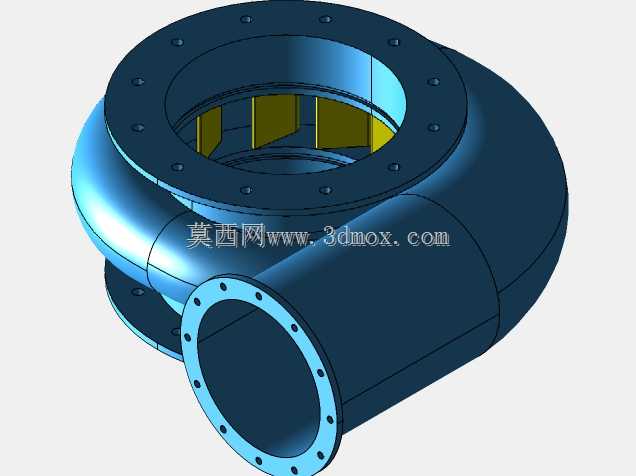

　　蜗壳外形呈半螺旋包绕结构，壳体上的法兰孔用于与外部管路或机座连接。建模时需要同时关注安装边界和流道边界：外部法兰决定螺栓分布、定位尺寸和检修空间；内部型线则决定水流加速和转向是否平顺。进出口方向不能孤立确定，要结合厂房布置、管路走向和主轴支撑位置统一考虑。若用于小型试验台，还需核对转轮拆装路径，保证主轴抽出或转轮更换时不会被蜗壳喉部干涉。

　　从结构校核角度，转轮高速旋转时叶片同时承受离心力、水压力和脉动载荷，叶片与上冠、下环交接处属于应力集中区域，圆角过渡不能随意省略。蜗壳承受内压，断面变化处和法兰连接区需要关注刚度匹配，避免运行中因变形导致密封面失效。主轴伸出段除传递扭矩外，还要与轴承、密封件协调，轴径、台阶和配合长度应满足支撑跨距要求。

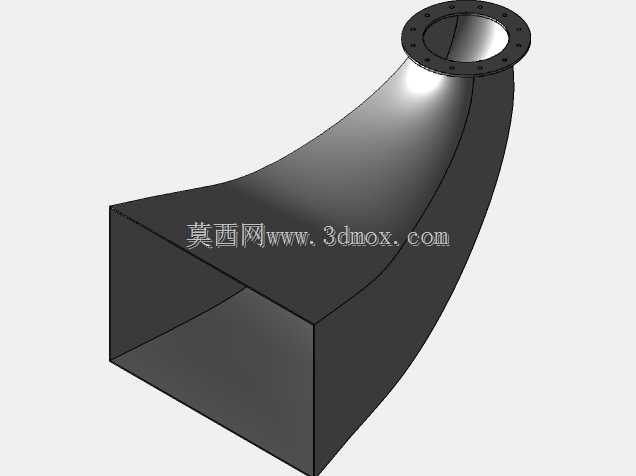

　　三维模型把这些关系集中在一个装配体中，便于检查叶片出口与尾水管进口的对中、蜗壳内壁与转轮外缘的安全距离，以及连接孔位是否和周边部件冲突。对于结构设计人员，这种可视化装配比二维图纸更容易发现流道突变和装配干涉；对于选型人员，则可据此判断机组的大致布置方式、维护开口和主要受力路径。整体上，该模型抓住了混流式水轮机最核心的几何特征，既体现了水力流道设计，也保留了机械连接与安装约束的工程细节。
