气动弹簧活塞执行组件结构设计

　　这套带弹簧复位结构的活塞组件，常见于气动执行机构、短行程压紧工位以及需要失气复位的自动化夹具中。做结构方案时，最先要确认的不是外形好看与否，而是负载、行程与复位力之间的匹配关系。活塞在缸筒内往复运动，压缩空气作用在活塞承压面上产生推力，弹簧则在气源断开时提供反向回位力，使活塞杆回到初始安全位置，这在断气保护、单向压紧、阀门驱动等场景里十分关键。

　　从结构分层看，组件由活塞杆、上端连接叉、缸筒、活塞本体、复位弹簧、下端盖以及密封安装部位组成。活塞杆顶部采用叉形接头，便于与外部连杆、摆臂或夹具压头铰接，铰接孔的位置决定了外部负载的力臂长度，选型时需要结合实际铰接点校核活塞杆所受的侧向力。若侧向力过大，单纯依靠活塞与缸筒的导向会加速导向带和密封件磨损，因此在布置外部机构时，应尽量让负载沿活塞杆轴线方向作用。

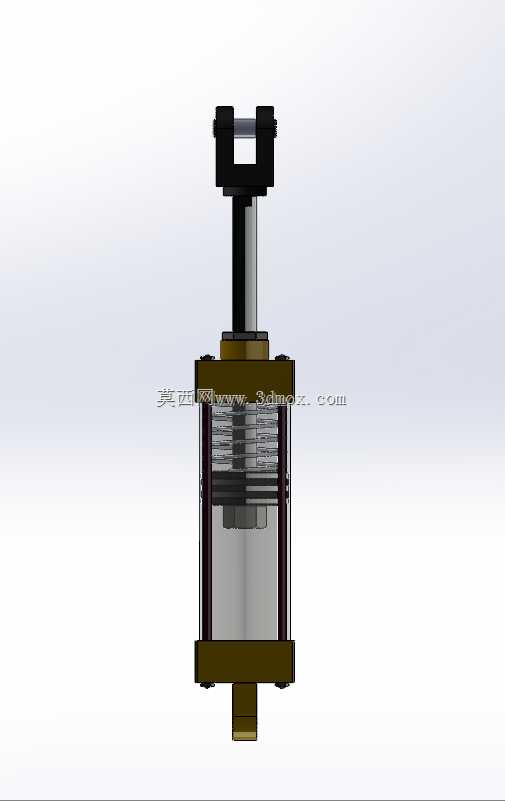

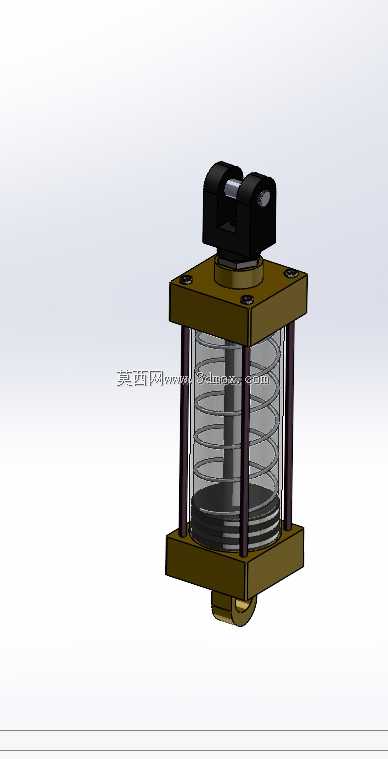

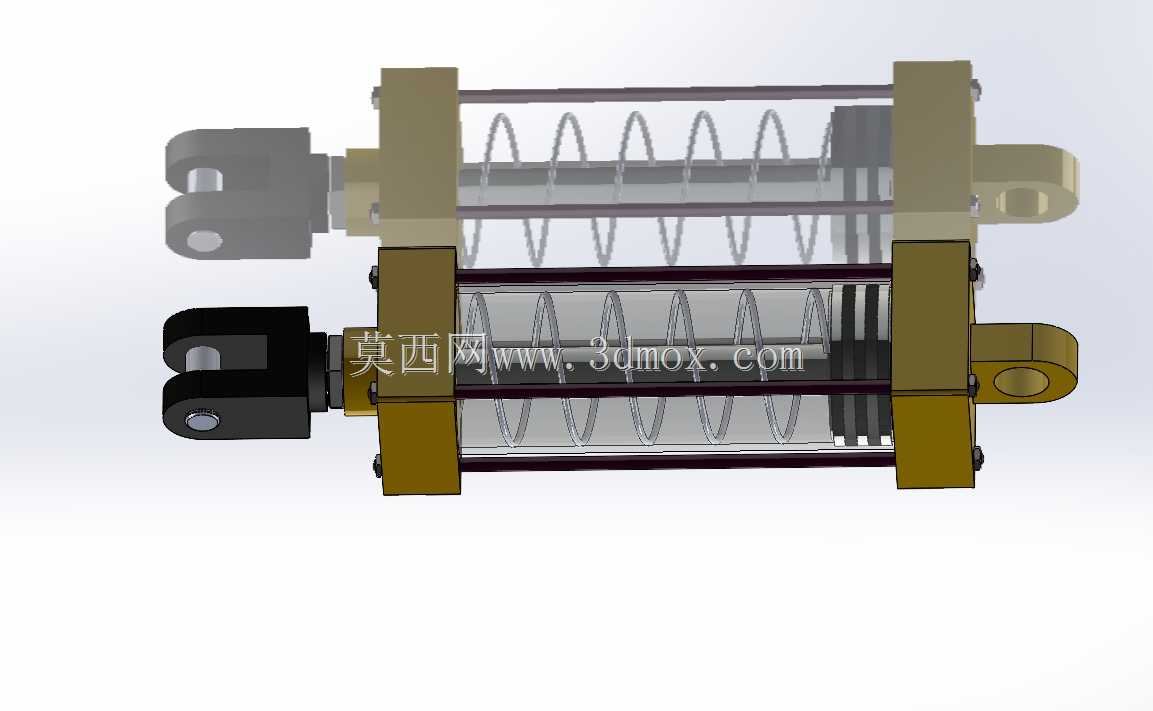

　　缸体部分采用透明可视的表达，能够直接观察弹簧布置与活塞运动区间。弹簧套设在活塞杆外侧，位于活塞与下端结构之间，这种布置方式结构紧凑，弹簧力直接作用于活塞回退方向。设计弹簧时不能只看自由长度，必须核算预压量、工作行程压缩量以及并圈长度。预压过小，初始复位不稳定；预压过大，则会过多抵消气动推力。弹簧外径与缸筒内壁之间要保留合理间隙，避免运动过程中发生擦碰；弹簧内径与活塞杆之间也要留有余量，防止弹簧偏载后卡滞。

　　活塞外径与缸筒的配合是运动可靠性的核心。活塞外圆通常需要设置密封槽和导向带槽，密封件负责建立承压腔压力，导向带则承担径向支撑并吸收少量偏心。若缸筒内壁表面粗糙度过高，密封件磨损会明显加快；若间隙过大，又可能造成内泄和爬行。实际建模时，应把密封槽尺寸、倒角、活塞台阶高度以及弹簧定位面一并建出，而不是只做一个简化圆柱，因为这些细节直接影响后续出工程图和采购标准件。

　　活塞杆的长径比需要结合行程判断。伸出长度越长，杆的抗弯稳定性越差，尤其在压紧负载存在偏心时，杆部容易出现弯曲或导向偏磨。上端连接叉与杆身的过渡处应避免尖角，采用圆角或台阶过渡，以降低应力集中。下端伸出轴段可作为定位或缓冲接口，若用于阀类执行机构，该部位还可能连接行程指示件或位置反馈装置。

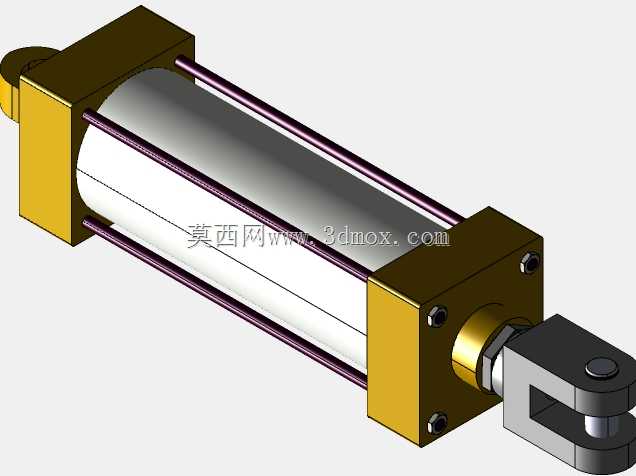

　　安装边界方面，缸体外部的环形台阶和端盖结构决定了组件在设备面板或支架上的固定方式。布置安装空间时，除了缸体本身直径，还要预留扳手空间、气管接头空间以及维护拆卸空间。活塞杆完全伸出和完全缩回两个极限位置都要校核，避免与周边护罩、传感器或工件发生干涉。若外部安装叉座与设备机架连接，还需确认铰接孔轴线与活塞运动方向的垂直度，否则运动过程中会产生附加弯矩。

　　在气动系统匹配上，活塞有效承压面积乘以工作压力得到理论推力，再减去弹簧反力和密封摩擦阻力，才是可用输出力。工程计算中通常还要留一定安全系数，尤其在切削压紧、工件定位等工况下，不能按理论推力满额使用。若动作频率较高，还应考虑弹簧疲劳寿命、密封件耐热性以及缸筒散热条件。模型把这些功能关系清晰表达出来，便于在方案阶段进行运动干涉检查、受力传力路径分析和外部接口协调，也能为后续细化密封选型、弹簧参数计算和安装板设计提供直接依据。
