60K泰兹交流电机方形法兰驱动结构

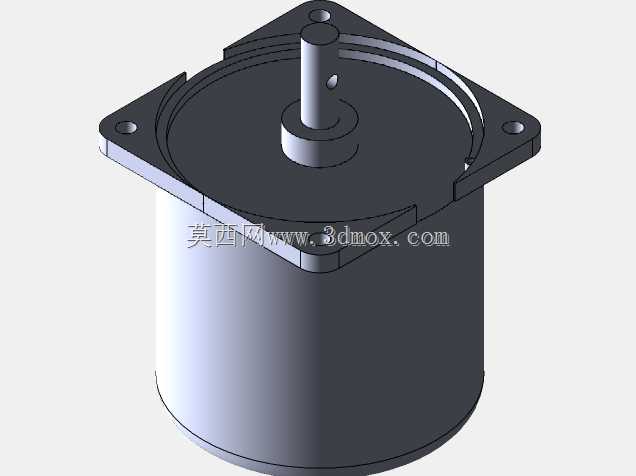

　　在小型自动化输送线、实验室回转工装、轻载分度盘以及低速搅拌类设备里，动力端往往不需要大功率伺服系统，而是需要一种安装边界清晰、接线维护方便、输出轴定位可靠的交流电机。图中这款60K泰兹交流电机的三维结构，正是围绕这类紧凑安装场景展开。它采用圆柱形机身配合方形安装法兰，法兰四角预留通孔，可直接从设备面板上方或下方穿螺栓固定，不需要额外加工复杂止口，也能在钣金机架、铝型材台面和薄型安装板上获得稳定支撑。

　　从结构关系看，电机主体被分成上部法兰组件、中部圆筒壳体和下部接线区域三个层次。上部法兰承担主要安装定位功能，方形轮廓比圆形机座更容易在排布多台电机时对齐边距，设备布局人员可以直接以法兰边线作为尺寸基准，校核相邻带轮、链轮或连杆机构的间隙。输出轴从法兰中心向上伸出，轴径与轴伸长度按常规小功率传动件配合设计，能够安装同步带轮、联轴器、偏心轮或小型摆杆；轴根处设置凸台，用于限制带轮下压位置，避免传动件直接摩擦法兰面。

　　中部圆筒壳体是电机的主要容纳空间，内部对应定子、转子、轴承及相关支撑结构。圆筒外形有利于绕组和磁路的圆周对称布置，也使外壳在同等材料用量下获得较好的刚性。壳体表面没有多余凸起，在设备内部走线时不易刮伤电缆；当多台电机并排安装时，圆弧外壁之间还能保留均匀散热间隙。对于需要长期低速运行或频繁正反转的工位，这种简洁外壁有利于空气自然流通，减少局部积热。

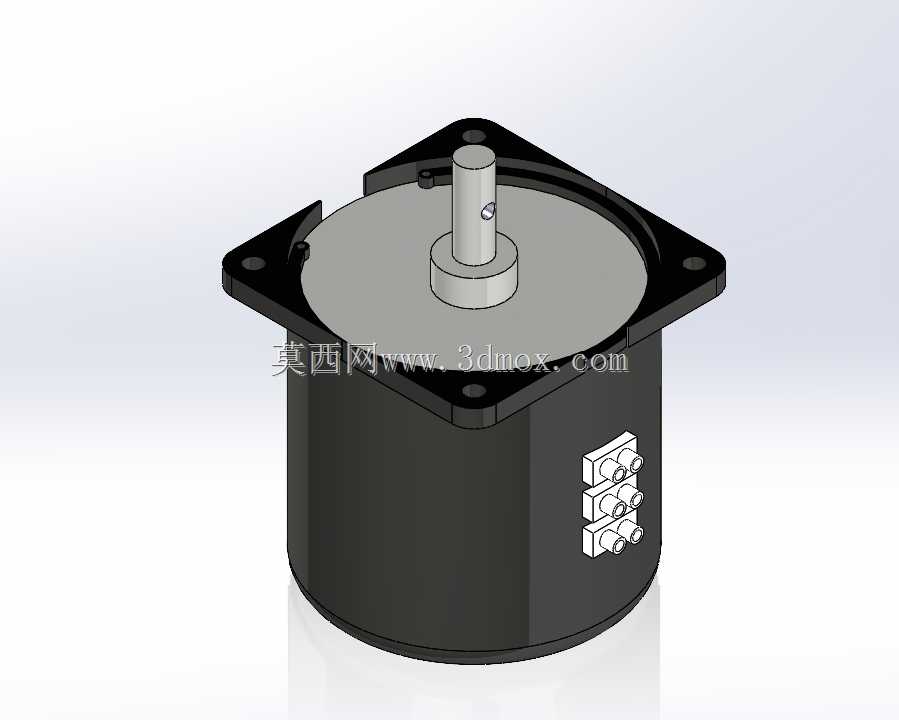

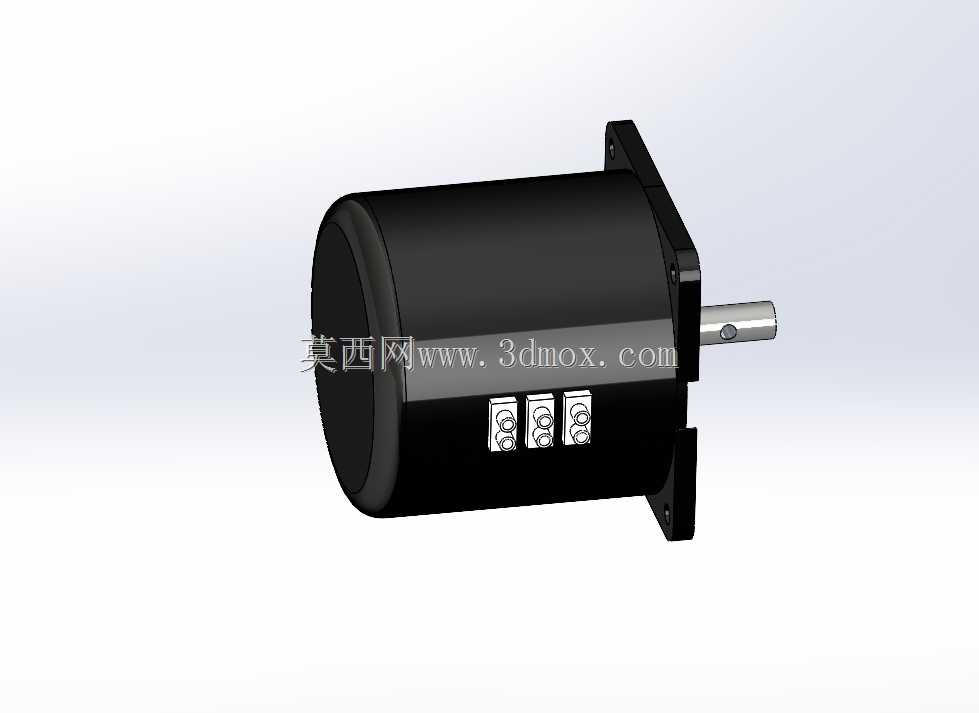

　　接线端子集中布置在筒体侧面，采用分层端子排形式。相比把引线直接从电机尾部甩出，这种端子区更方便现场接线与检修：电工可在设备侧面完成相线、公共线及电容线连接，端子螺钉方向统一，线缆弯折半径更容易控制。端子区外凸但整体宽度受控，不会显著增加电机在安装板上的投影占用；在防护罩内部布置时，只需给侧面留出接线手空间即可，不必为整根尾部电缆预留过大弯曲区域。

　　设计这类电机模型时，结构工程师通常先确定安装法兰的外廓和孔位，再反推输出轴高度与筒体直径。法兰厚度需要兼顾螺栓压紧力和机座端面平面度，太薄会在紧固后产生翘曲，影响轴承同轴度；太厚则增加高度方向尺寸。四角安装孔的位置要避开内部绕组端部和轴承室，因此孔边到筒体中心的距离不能只按外观比例确定，而要与内部电磁结构空间同步校核。输出轴中心必须与法兰安装面保持垂直，否则联轴器会产生周期性偏载，长期运行后容易出现噪声增大和轴承发热。

　　从设备选型角度看，方形法兰电机适合安装面开阔但侧向空间有限的场合。若设备面板上已经布置传感器、线槽和气动接头，方形法兰可通过旋转90度调整接线端子朝向，使线缆统一走向一侧；圆筒机身则能在面板下方穿过预留圆孔，减少整体下沉高度。对于需要把电机藏在辊道框架内的设计，圆柱面还便于使用抱箍辅助限位，在法兰螺栓之外增加一道支撑，降低悬臂输出时的振动。

　　在三维建模过程中，这类零件不能只做外观曲面。法兰面、安装孔、轴伸直径、端子排位置以及筒体最大外径都应按可装配关系建立，便于在总装中检查螺栓扳手空间、联轴器锁紧螺钉位置和接线插头插拔距离。输出轴与法兰之间的配合台阶、端子排的层间距、安装孔沉头或通孔形式，都会直接影响后续工程图表达和实物装配。把这些细节在模型阶段处理清楚，结构评审时就能提前发现电机与支架、带轮、防护罩之间的干涉，而不是等到加工面板后再返修。

　　实际应用中，这类电机还常与减速机构、偏心连杆或槽轮机构组合，完成短距离往复、低速回转和轻载推送。它的优势不在于极高动态响应，而在于安装方式直接、外形边界明确、维护点集中。对于教学实验台、小型包装辅机、物料整理装置以及台式检测设备，这种结构能够让动力单元快速嵌入整机框架，同时给电气接线和后期更换留出足够操作空间。
