方法兰型直线轴承40/62/75结构设计

　　该导向件采用方法兰一体式切边结构，主体由圆柱导向套筒与底部方形安装法兰构成，法兰四角预留沉头安装孔，可直接通过螺栓固定在设备安装板面上，相比圆形法兰在受限安装空间内更易定位，也能在多轴并列排布时减少相邻部件干涉。套筒内部沿轴向布置多列循环钢球，钢球保持架将滚动体均匀分隔，运行时钢球在套筒滚道与轴表面之间形成滚动摩擦副，摩擦阻力远低于滑动导向结构，能够在较低驱动力下实现轴向往复运动，适合中低载荷、高频次往复的直线导向工位。从安装边界看，方形法兰的四个安装孔分布在对角位置，孔位沉台设计可让螺栓头完全沉入法兰表面，不额外占用轴向空间；套筒外径与法兰厚度形成明确的轴向定位面，安装时法兰端面贴合基准板即可确定导向轴线的位置，降低装配找正难度。

　　内孔与配套光轴采用小间隙配合，既保证轴能够顺畅穿行，又通过钢球组约束径向偏移，使运动过程保持较高的同轴度。这类结构常见于自动化滑台、包装执行机构、检测设备探针驱动、轻工机械往复推送等场景。在这些工位中，执行件需要沿固定直线反复移动，若采用滑动导套，长期运行后磨损会直接导致导向间隙增大，进而影响执行端定位精度；而带钢球循环的直线导向件把磨损集中在滚动接触区域，配合硬化处理的轴表面，可长期维持稳定的导向精度。设计该类部件时，首先要确认导向行程与悬臂长度的关系：当轴伸出较长时，单只轴承的支撑跨距不足会造成轴端挠曲，此时通常需要成对布置轴承以增加支撑跨距，或在轴端增加辅助支撑。法兰面与安装板的贴合精度也会直接影响运行状态，

　　若安装板平面度不足，螺栓锁紧后法兰会产生微变形，进而挤压套筒导致内孔圆度超差，出现运动卡滞或预紧力不均的问题，因此安装基准面需要控制平面度，并在装配时按对角顺序分次拧紧螺栓。套筒外壁与法兰过渡处设置圆角，可避免应力集中，在承受侧向载荷时减少根部断裂风险；内部保持架采用耐磨低摩擦材料，既能分隔钢球防止滚动体之间相互摩擦，又能在往复运动中引导钢球进入循环回路。方法兰结构相比对边切边的圆法兰，在装配时还具备防转特性，方形轮廓可借助安装槽或周边定位块限制轴承自身转动，特别适合那些安装孔位本身无法完全约束周向位置的布局。选型与结构校核时，需要结合实际载荷方向判断承载能力：当载荷沿径向作用于套筒中部时，法兰安装螺栓不仅受预紧力，

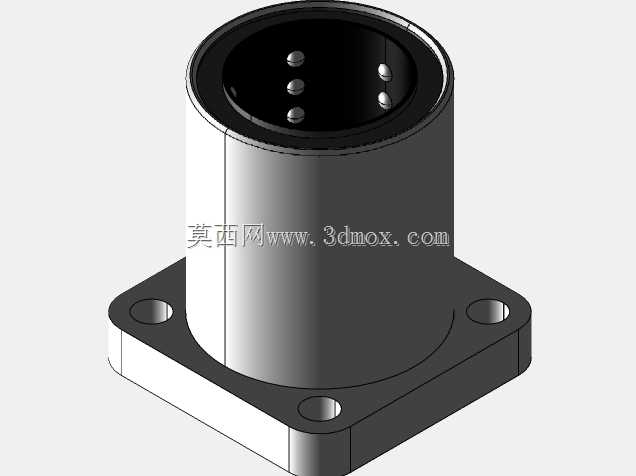

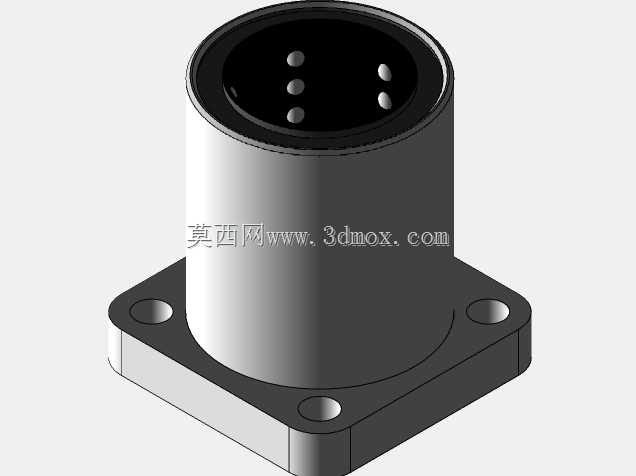

　　还会承受由弯矩产生的拉压交变载荷，因此螺栓规格与拧入深度要留有足够裕量；若设备运行中存在冲击载荷，还应在法兰与安装板之间增加定位销，承担横向剪切力，避免长期冲击后螺栓松动导致导向位置偏移。润滑与防尘结构同样影响实际使用寿命，套筒两端可预留防尘圈安装空间，阻止加工碎屑、粉尘进入滚道；在多尘或切削液环境中使用时，还需在外部增加伸缩护罩或刮屑片，防止硬质颗粒进入钢球循环区造成滚道点蚀。模型完整呈现了法兰外形、安装孔位、套筒比例及内部钢球排布关系，可直接用于设备布局干涉检查、安装板孔位设计、支撑跨距校核以及导向组件的装配模拟，帮助结构设计人员在方案阶段确认轴向、径向边界尺寸，预判与周边电机、同步轮、管线支架等零件的空间关系，减少后期反复改图的工作量。
