三孔卷边式合页铰链结构设计

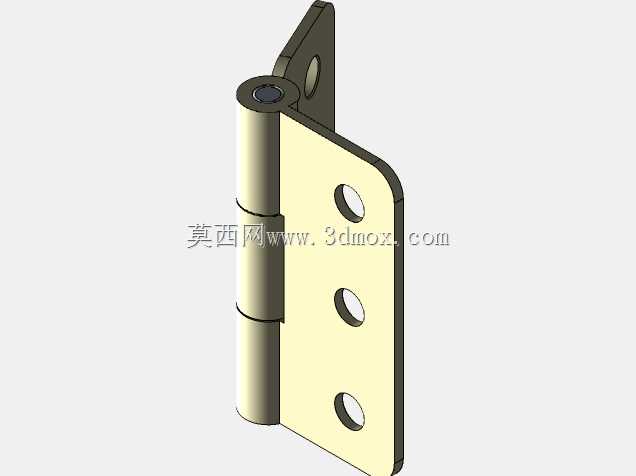

　　这款三孔卷边式铰链是工业设备与民用柜体中十分常见的铰接连接件，整体采用单页片搭配同轴双卷管的结构形式，通过卷管内部穿装销轴实现两个被连接件之间的相对转动。从实际使用场景来看，这类铰链广泛应用于电气控制柜门板、小型设备检修门、工具箱箱体、工业机柜侧板以及各类需要实现翻转开合的钣金结构上，能够在频繁开合的工况下保持稳定的转动约束，同时为门板提供可靠的悬挂支撑。

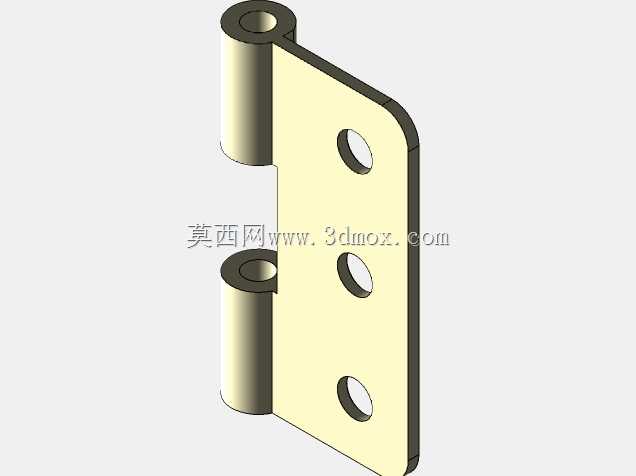

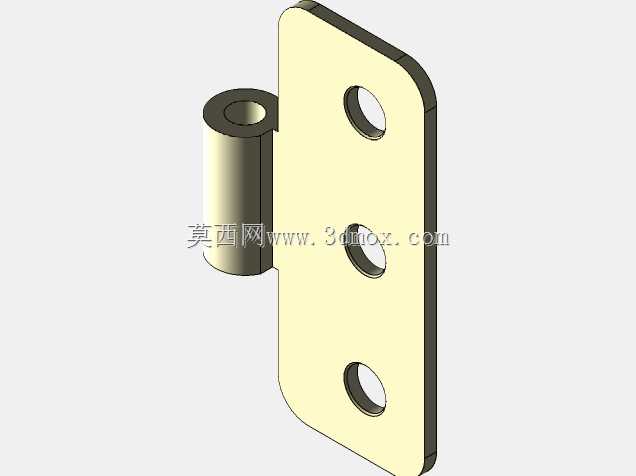

　　从结构功能上拆解，页片部分为平直钣金基材，边缘做了圆角过渡处理，避免安装与使用过程中锐边划伤操作人员，也能减少应力集中带来的页片断裂风险。页片上沿长度方向均匀布置三个圆形安装通孔，孔位同轴度在建模阶段就做了对齐约束，三个孔位的设计相比单孔或双孔铰链，能够大幅提升页片与安装基面的连接刚性，分散开合过程中产生的剪切载荷，避免长期使用后连接螺钉出现松动甚至页片局部变形。页片一侧的两个卷管为同轴布置，上下分段的卷管结构既可以为销轴提供两处支撑定位，保证转动过程中销轴不会出现径向窜动，同时中间留出的避让空间也可以与配对铰链的卷管交错嵌合，让两个铰接页片在闭合状态下贴合更加紧密，不会出现轴向错位。

　　在设计思路层面，这款铰链的建模优先保证了装配基准的一致性：将两个卷管的内孔轴线设置为整个零件的主装配基准，页片安装面与卷管轴线的平行度、三个安装孔中心连线与卷管轴线的平行度都在草图阶段做了尺寸约束，能够直接匹配常规销轴的公差配合要求。卷管与页片的衔接位置做了圆滑过渡，没有出现尖锐的内角，对应实际钣金加工中的卷边成型工艺，避免折弯处出现应力集中开裂的问题。页片的厚度、卷管的壁厚以及卷管的伸出长度都按照常规轻载铰接工况做了匹配，既不会因为结构冗余造成材料浪费，也不会因为壁厚不足导致受载后卷管变形、销轴卡滞。

　　从安装边界来看，这款铰链的页片为矩形平直结构，安装时仅需要在被连接件的对应安装面上加工三个与页片孔位匹配的安装孔，不需要额外做沉台或者避让槽，对安装基面的加工要求很低。两个卷管的总长度小于页片的宽度尺寸，安装后卷管不会超出页片的侧边轮廓，不会与周边的其他结构件产生干涉。转动过程中，页片围绕卷管轴线做0至180度范围内的翻转，翻转行程内页片的外边缘扫掠区域已经在建模时做了轮廓校验，只要在布局时预留出对应扫掠空间，就可以避免开合过程中与柜体内部的元器件、加强筋或者其他安装部件发生碰撞。

　　在实际选型应用中，这类铰链的承载能力主要由页片厚度、卷管与销轴的配合长度以及安装螺钉的规格共同决定，三孔的固定形式让它可以适配M4至M6规格的紧固件，能够满足绝大多数轻载门板的悬挂需求。相比隐藏式铰链，这种明装式铰链的安装调试更加便捷，后期维护时不需要拆解门板整体结构，仅需要拆卸对应侧的安装螺钉就可以完成铰链的更换。建模过程中所有特征均采用参数化驱动，孔间距、页片长宽、卷管内径与长度都可以根据实际安装需求快速调整尺寸，不需要重新绘制基础轮廓，能够直接衍生出不同安装孔距、不同承载等级的同系列铰链产品，大幅缩短同类连接件的设计迭代周期。
