两引脚直插式翘板电源开关结构

　　这类两引脚翘板开关在低压电控回路里属于最基础的通断执行元件，常见于小型仪器面板、桌面设备供电端、小家电控制区以及工装测试台的手动启停支路。它不需要复杂的信号反馈，只承担回路的物理分合，操作人员通过按压翘板一侧改变内部触点状态，实现电源输入与后级电路之间的接通或断开。相比旋钮式或按钮式结构，翘板的操作面更宽，带防护手套时也能准确触发，且状态位置直观，翘板翘起与压下的姿态可直接判断当前通断状态，在需要频繁目视确认设备供电状态的工位上很实用。

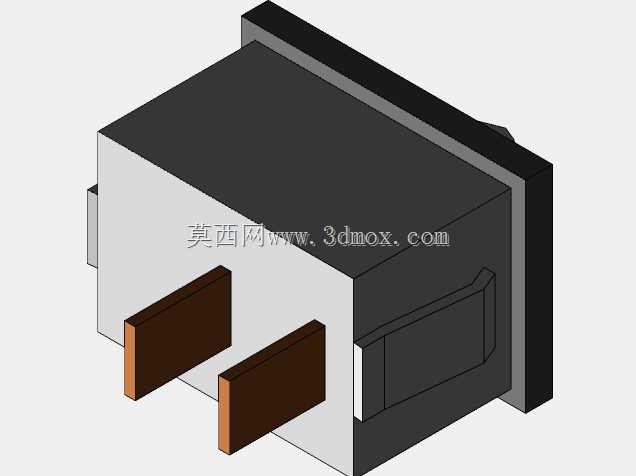

　　从结构上看，模型还原了典型的矩形面板安装形态：主体分为前端黑色安装边框、中部绝缘壳体以及底部两个平行伸出的直插式接线引脚。前端边框用于贴合设备面板外侧，形成限位面；壳体向后插入面板开孔，依靠侧面的弹性卡扣或过盈结构卡紧在钣金或塑料面板上，不需要额外螺丝固定，适合薄板快速装配。底部两个引脚为扁状插片，沿同一方向伸出，间距与常见PCB焊盘孔位或接插端子匹配，既可以直接波峰焊接在控制板上，也能搭配插拔式接线端子使用，减少现场拧线工作量。

　　设计这类开关模型时，首先要约束的是面板安装边界。前端外框尺寸决定面板开孔周围的最小避让空间，壳体插入段的长宽尺寸决定开孔大小，而壳体总深度则影响面板后方到PCB或线束的距离。若后方空间紧张，引脚长度与折弯位置必须提前核对，避免焊盘与壳体台阶干涉。模型中两个引脚保持平行且端面平整，这对焊接一致性很关键：引脚歪斜会导致插装时无法同时过孔，焊后也容易产生应力；引脚厚度与宽度则影响载流能力和插拔保持力，过薄容易在多次插拔后松动，过厚又会增加装配插入力。

　　翘板部分位于壳体顶部，采用与边框不同的深色区域区分操作面。实际产品中翘板通常绕内部转轴摆动，一端压下时推动弹性触片运动，使两个引脚对应的静触点闭合或分离。建模时需要保留翘板与壳体之间的摆动间隙，间隙过小会造成卡滞，过大则容易进尘并影响手感。壳体侧面的卡扣形状也不能忽略，其导入斜面决定装配时的推入手感，倒扣量决定拔出力，倒扣过多会导致面板拆卸困难，过少则在振动环境下松脱。

　　在电气性能层面，两引脚结构说明它是单极单掷类型，只切断一条线路，常用于直流低压或单相交流的小电流回路。选型时要结合负载浪涌电流核对触点容量，不能只按稳态工作电流估算；驱动电机、电容输入型电源等冲击性负载时，触点容易在闭合瞬间烧蚀。三维建模阶段虽然不直接表现内部触点，但外形尺寸、引脚位置和安装方式必须与实际规格一致，否则结构设计完成后再更换型号会导致面板开孔、PCB封装和壳体内部空间全部返工。

　　在设备布局中，这种开关通常布置在操作者容易触及但不易误碰的位置。若面板上并排布置多个开关，前端边框尺寸决定中心间距；若靠近设备边缘，则要检查翘板压下后是否与外壳棱线冲突。对于需要灌封或涂覆的控制板，直插引脚的伸出长度还要兼顾焊盘透锡与背面绝缘距离。模型把壳体分色、插片方向和卡扣位置都表达清楚，结构工程师在做面板开孔、PCB封装建立和装配干涉检查时，就能直接把它作为真实元件参考，而不是仅用一个简化方块代替。
