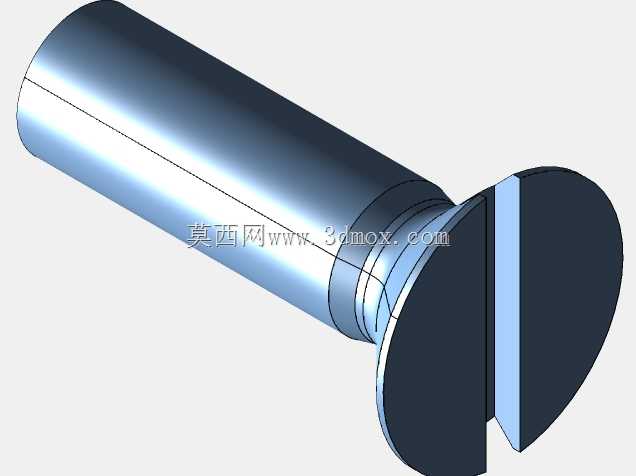

沉头一字槽紧固销轴三维结构设计

　　在各类钣金机架、自动化设备护板以及小型仪器仪表的装配场景中，这类带沉头的一字槽销轴常被用作定位与轻载紧固的核心零件。它的头部采用90度沉头结构，安装后可完全沉入工件预设的锥面孔内，不会在装配面外形成凸起，既能够避免外露结构剐蹭操作人员或干涉周边运动部件，也能让设备的外装面保持平整，在防护盖板、薄型钣金门以及仪器外壳的铰接点位上，这种设计的优势尤为突出。

　　从结构功能来看，该零件的杆部为等直径圆柱面，主要承担径向定位与铰接转动的支撑作用，杆身中段加工的环形退刀槽，一方面是车削加工时给刀具留出退刀空间，保证杆部各段的同轴度与表面粗糙度达标，另一方面也可在装配时容纳少量润滑脂，或是作为卡簧的安装位，实现销轴的轴向限位，防止其在设备运行振动过程中从安装孔内脱出。头部的一字槽适配标准一字螺丝刀，在没有专用工装的现场装配、维护场景下，操作人员可快速完成拧紧或拆卸操作，降低了现场运维的工具门槛。

　　设计这类零件时，首先要结合安装点位的受力情况确定杆径：如果仅用作门板铰接、护板定位，杆径可根据安装板厚选取适配的标准规格，保证剪切强度满足日常开合的载荷即可；若用于传动部件的轻载定位，则需要核算杆部的抗剪与抗弯截面系数，避免受冲击后出现弯曲变形。沉头的锥角必须与安装孔的锪孔角度严格匹配，否则拧紧后头部无法完全贴合锥面，既会出现装配间隙，长期使用后还容易因局部应力集中造成沉头部位崩裂。一字槽的深度与宽度也要对应标准螺丝刀的尺寸，槽过浅会导致拧动时打滑脱刀，槽过深则会削弱沉头部位的结构强度，在拧紧力矩偏大时出现头部开裂的问题。

　　实际安装边界上，需要提前在被连接件上加工出对应直径的通孔与沉头锥孔，通孔与销轴杆部采用小间隙配合，保证销轴穿入后不会出现明显的径向晃动；沉头孔的深度要控制在销轴头部沉入后与工件表面齐平，既不能突出表面，也不能过深导致头部贴合不到锥面。杆部的有效长度需要覆盖所有被连接件的总厚度，若搭配卡簧做轴向固定，还要额外预留卡簧的安装槽位尺寸，保证装配后销轴的轴向窜动量在设计允许范围内。零件的选材通常根据使用环境确定，普通室内设备场景可选用普通碳钢做表面镀锌处理，兼顾成本与防锈能力；如果是在潮湿、有腐蚀的工况下使用，则可更换为不锈钢材质，提升零件的使用寿命。杆部的表面粗糙度需要控制在合理范围，过于粗糙会增大铰接转动时的摩擦力，过于光滑则不利于润滑油膜的附着，都会影响实际使用体验。
