传感器壳体精密铸铝模具结构设计

　　这套模具面向传感器金属外壳的批量铸造成型，核心解决薄壁壳体在高压充型过程中轮廓完整、尺寸稳定与后续加工基准统一的问题。传感器外壳通常承担防护、安装定位与局部散热功能，内部需要容纳敏感元件、电路板或接插结构，因此对铸件壁厚均匀性、分型面飞边控制以及关键安装面的平面度都有较严格要求。模型在结构上采用上下对开的模架形式，上模布置成型外轮廓的主体型腔，下模集成型芯、局部滑块成型区域以及铸件内部的避让结构，能够一次形成壳体的基本空间形状。

　　从实际生产角度看，这类铸铝模多用于中小尺寸仪表壳体、检测探头外罩或工业传感器基座的成型。铸件在设备中不仅是外观件，更是装配基准件：外部凸台、孔位和止口需要与后续密封圈、接头、支架配合，内部筋位则用于增强刚性并限制元器件位移。因此模具设计不能只关注能否充填满，还要考虑铝液在型腔内的流动路径、转折处是否卷气、厚壁部位是否形成缩孔，以及顶出时铸件是否会因受力不均而变形。

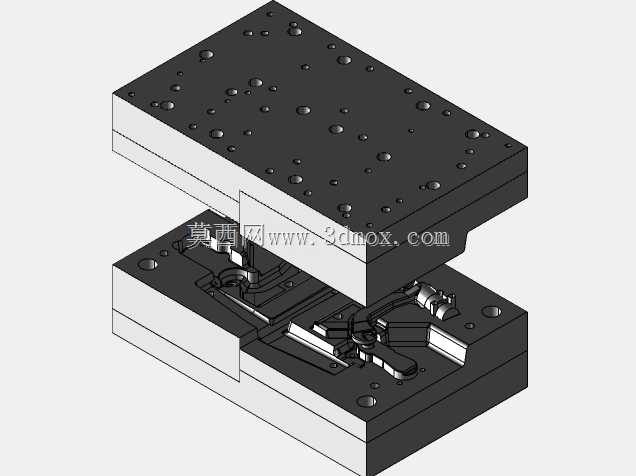

　　模型的上模型面分布有大量冷却与工艺孔位，对应实际模具中的冷却水道、推杆避让、紧固连接或排气布局。这些孔位并非随意布置，而是围绕铸件热节区域和模架安装边界展开：在金属液最后充填或热量集中的位置，需要更有效的热交换；在深筋、拐角和封闭腔附近，则要通过排气结构减少气孔、冷隔和充填不足。下模型芯部分直接成型壳体内部形状，凸起与凹槽对应铸件内部的安装柱、让位槽和侧壁结构，其拔模方向必须与开模运动保持一致，避免拉伤铸件表面。

　　分型面选择在壳体轮廓的合理分界处，使外形主要由上模覆盖，内部复杂结构由下模和型芯承担。这样布置有利于铸件在开模后保留在动模侧，再由顶出机构平稳脱离。对于侧面存在的卡扣、凹槽或接插窗口，若无法沿主开模方向直接脱模，需要在对应位置设置侧向抽芯或滑块；模型中型腔边缘的局部成型块已经体现出这种思路，其运动方向、锁模面和避让距离都要在三维结构中提前校核，防止合模时与其他零件干涉。

　　浇注系统的设计隐含在型腔周边布局中。铸铝件常采用侧浇口、切线浇口或多点进料，目的是让金属液以较平稳的方式包裹型芯，减少直接冲刷薄壁和细小凸起。对于传感器壳体这类带有局部精密孔位的零件，浇口位置还应避开后续需要高精度加工或装配的区域，降低清理浇口对基准面的影响。溢流槽和排气槽通常布置在金属液汇流末端，用于收集冷料、氧化皮和气体，模型虽然未把所有细部工艺槽完全展开，但型腔轮廓与模架边界已经为这些工艺要素预留了空间。

　　模架外形采用矩形板件组合，上下模板之间通过导柱、导套和紧固螺钉建立稳定的合模关系。安装边界需要与压铸机工作台匹配，包括模板长宽、闭合高度、顶出行程、浇口套对接位置以及压板固定区域。若模具装入设备后偏心过大，会导致锁模力分布不均，长期生产中容易产生飞边和模板变形。因此在三维阶段就要把模具最大外廓、吊装孔、冷却接头朝向和顶杆孔位置统一检查，确保现场装拆、接管和维护都有足够操作空间。

　　冷却系统直接影响铸件节拍和尺寸稳定性。上模与下模的热容量不同，型芯细小部位更容易过热，若冷却不均，铸件收缩会不一致，关键孔位和安装面可能出现翘曲。模型中密布的孔道提示设计者需要按热场分布安排水路，而不是简单等距钻孔。靠近浇口和厚壁凸台的区域应加强冷却，细长型芯则可考虑导热性更好的镶件或局部冷却，以避免开模时铸件因局部温度过高而粘模。

　　顶出设计需要兼顾脱模可靠性与铸件外观。传感器外壳表面往往不允许有明显顶杆痕迹，尤其在外露面和密封面附近，推杆应布置在筋条、凸缘或浇口余料附近。若顶出力作用在薄壁平面中央，铸件容易产生白印、凹陷甚至顶穿。下模结构中的多个孔位可用于布置推杆、回程杆或支撑柱，具体位置需结合脱模阻力分布确定；深腔部位还可考虑推板、推管或复合顶出，以降低单位面积受力。

　　加工与装配基准在模具设计阶段同样关键。上下模的分中基准、锁模块、定位销和型腔加工坐标系必须保持一致，才能保证热处理后精加工、配模和试模修正有统一依据。传感器铸件的孔位通常较小，若模具镶件发生偏移，后续即使通过机加工也难以完全纠正。因此模型中各成型零件应具备可靠定位，避免仅靠螺钉压紧造成侧向滑移；对易磨损、易卡死的细小型芯，采用镶拼结构也更便于维修和更换。

　　从结构工程师视角看，这套铸铝模的价值在于把传感器壳体的外形、内腔、安装边界和压铸工艺约束整合到同一套三维结构中。它不仅展示了模板、型腔和型芯的空间关系，也反映了批量成型时需要面对的充型、冷却、排气、顶出和装配问题。通过对分型面、抽芯方向、孔位布局和模架外廓的反复校核，可以在加工前发现干涉、倒扣和壁厚异常，减少试模次数，提高铸件一次合格率。
