可浇铸火箭喷管成型工装模具

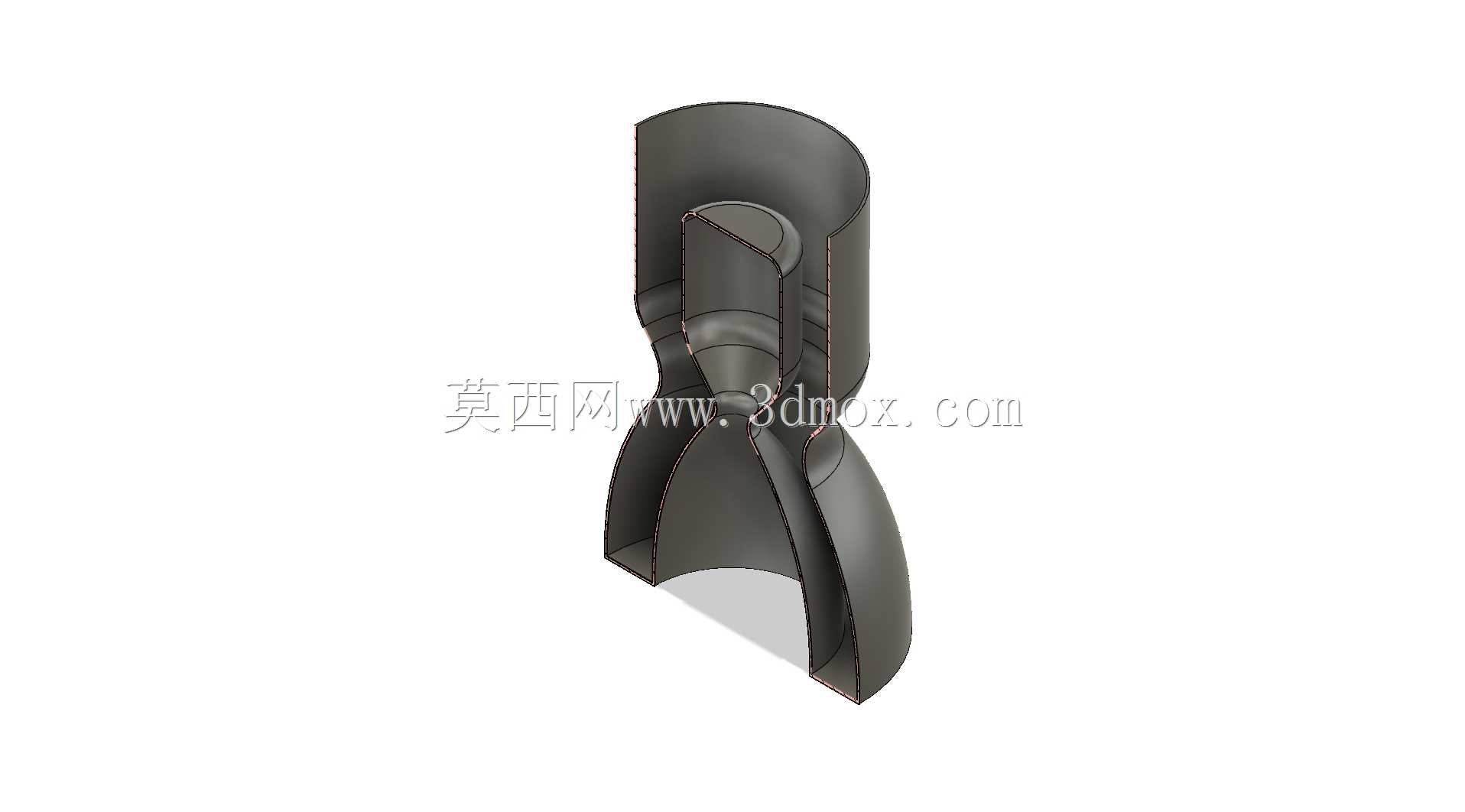

　　这套模具面向火箭喷管类回转构件的小批量试制与实验件成型，核心作用是在石膏、混凝土或其他可浇铸混合料灌注后，直接形成收敛段、喉部与扩张段连续过渡的内型面。现场使用时不需要复杂数控加工即可获得较完整的气动流道，因此在教学验证、推进剂实验台架、缩比发动机静态测试以及耐火材料预制件制作中比较常见。模具采用沿轴向分瓣的结构思路，外侧保留半开放包裹壁，内部由中心成型体限定喷管内腔。合模后，混合料从上部开口进入，顺着中心体与外模之间的环形空间填充，凝固后先拆除外侧约束，再沿分模面逐瓣退出，可避免整体脱模时刮伤喉部最小截面。对于喷管这种截面先收缩后扩张的零件，喉部位置最容易发生粘模和应力集中，因此分模线布置在流道转折外侧，

　　使每一块模瓣都具有较小的包覆角，拆卸时不需要大角度撬动。设计上优先保证的是流道几何连续性，而不是外观封闭性。中心成型体的轮廓直接决定燃气通过面积，收敛段斜率较大，用于在燃烧室内建立压力；喉部直径最小，是流量控制的关键边界；扩张段则逐步放开，使气流在出口侧获得膨胀。三段曲面之间不能出现台阶、反锥或局部突变，否则浇铸件在热试时会产生局部涡流和烧蚀偏移。模具壁厚按手工浇铸和低频翻转工况考虑，外缘设置了平直边，既可以作为放置基准，也方便在工作台面上用夹具或重物固定。上部圆筒段提供浇注浆料的容纳空间，同时在振动排气时形成稳定料柱，减少喉部卷入气孔。实际操作中，安装边界主要由底部支撑面和外侧分模面决定。模具不需要与主机架永久连接，

　　放置在平整工作台上即可完成灌注；若采用流动性较差的混合料，可在外侧增加简单抱箍，限制浇铸压力引起的模瓣张开。抱箍位置应避开分模面的拆卸路径，通常布置在上部直壁和下部扩张段外侧两个区域。拆模顺序应从约束最弱的一侧开始，先松开外部紧固件，再沿径向小幅移动模瓣，确认内壁与坯料脱离后再取出中心体。若坯料固化收缩较大，喉部可能对中心体形成包紧力，此时不宜直接敲击，应通过对称顶出或轻微旋转释放接触应力。从结构建模角度看，这类模具的难点不在特征数量，而在曲面之间的相切控制和可制造性校验。回转面需要与分模平面准确求交，边缘倒角不能侵入成型面；壁厚变化要尽量均匀，避免在浆料凝固过程中因模具刚度不均导致型面偏移。对于需要反复使用的场合，

　　可在成型面预留脱模斜度，但喉部附近的斜度必须严格控制，否则会改变喷管的临界流通面积。若用于混凝土类硬质材料，模具边缘还应考虑敲击和清理带来的磨损，局部加厚比整体加重更有效。整体方案把复杂喷管内型转化为可拆分的实体模腔，降低了单件制作门槛，也让实验阶段能够快速更换不同喉部直径或扩张比的成型件。
