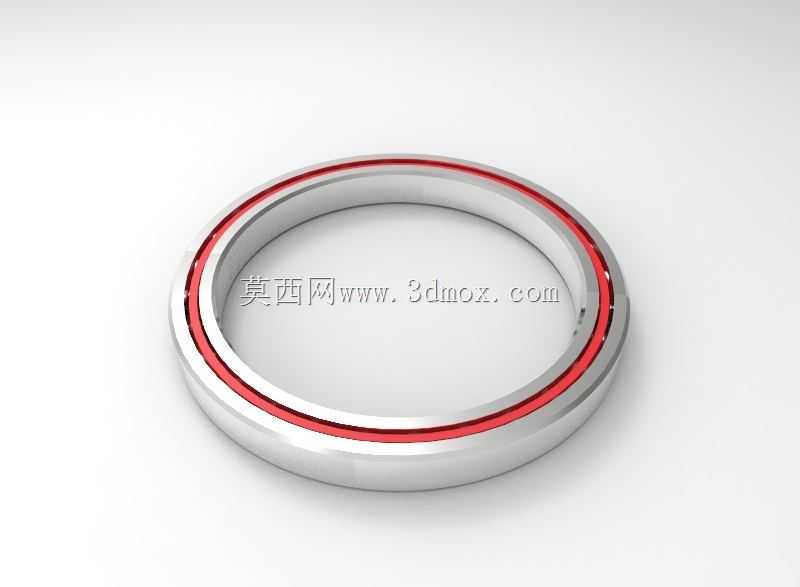

SKF密封深沟球轴承140x175x18结构设计

　　在旋转类机械设备的支撑结构中，深沟球轴承是应用覆盖范围极广的基础零部件，这款带单侧接触式密封的薄壁深沟球轴承，主要适配安装径向空间受限、同时存在轻度粉尘或润滑脂外泄风险的工况。从实际装机场景来看，这类大内径薄壁轴承常出现在中型电机端盖、纺织机械牵伸辊支撑、输送线从动滚筒、轻工设备回转工位以及部分减速机的低速轴端。不同于重载轴承的厚套圈设计，该轴承的截面高度被控制在较小范围，套圈壁厚经过优化，在保证额定动载荷满足常规工况的前提下，尽可能缩小了轴承占用的径向空间，这对于需要紧凑布局的设备尤为重要。轴承的内径为140mm，外径175mm，宽度18mm，安装时轴与内孔采用过渡配合，机座孔与外圈采用间隙或过渡配合，具体配合公差需根据载荷方向、内圈旋转还是外圈旋转来调整。若内圈随轴转动承受循环载荷，轴的公差带可选取k6或m6；若外圈在机座孔内静止，座孔公差带可选取H7或J7。安装边界方面，轴肩和座孔台肩的高度不能超过轴承套圈的倒角尺寸，否则会影响密封件的贴合，也会给后续拆卸带来困难。台肩处应加工出退刀槽，保证端面与轴线垂直，避免轴承安装后出现倾斜。该轴承配置的RS1型密封件为丁腈橡胶材质，内置钢板骨架增强刚性，密封唇口与内圈外侧的密封槽形成轻接触配合。这种结构一方面可以阻止外部的粉尘、碎屑、水雾进入轴承滚道，另一方面能把轴承内部预填的润滑脂封闭在滚道区域，减少维护周期内的补脂频次。在设计三维模型时，套圈的滚道曲率需要与钢球直径严格匹配，

　　深沟球轴承的滚道沟曲率半径通常取钢球直径的0.515至0.525倍，曲率过小会增大接触应力，过大则会降低钢球的引导稳定性。钢球在滚道内沿圆周均匀分布，由保持架分隔，避免相邻钢球直接接触产生摩擦和磨损。保持架采用浪形冲压结构，材料为冷轧钢带，冲压成型后经过表面处理，具备足够的弹性和耐磨性，能够在轴承运转时平稳引导钢球。密封件的建模需要注意唇口的过盈量，过盈量过小密封效果不足，过大则会增加摩擦转矩，导致轴承温升过高。模型中套圈的倒角、密封槽的深度和宽度、保持架的兜孔间隙都按照实际产品的几何关系构建，能够直接用于设备的总装干涉检查。在结构选型阶段，工程师需要核对轴承的额定动载荷与设备的当量动载荷，确保基本额定寿命满足设计要求。

　　对于同时承受径向载荷和少量轴向载荷的工况，深沟球轴承可以承受一定的双向轴向载荷，但轴向载荷不宜超过额定静载荷的十分之几，否则会造成钢球与滚道接触应力过大。该薄壁系列轴承的径向承载能力相比同内径的标准系列轴承略低，因此不适合冲击载荷较大的重型设备，更适合载荷平稳、转速中等的场合。在装配工艺上，这类密封轴承属于免维护类型，出厂时已经填充了适量的润滑脂，装配前不需要加热清洗，也不宜随意拆卸密封件补充油脂，以免破坏密封结构或造成污染。压装时应通过套筒作用在带有过盈配合的套圈端面上，不能通过滚动体传递压力，否则会在滚道表面造成压痕，直接影响轴承的运转精度和使用寿命。轴承装入轴和座孔后，应检查转动是否灵活，有无卡滞现象，

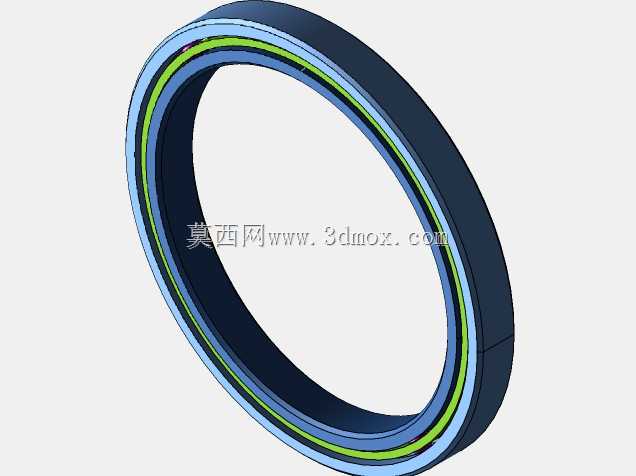

　　回转过程中不应有明显的异响。在三维总装设计中，还要考虑轴承周围的密封空间和散热条件，虽然接触式密封会产生一定热量，但在正常转速和载荷下，18mm的窄幅结构有利于热量通过相邻的金属零件传导出去。如果设备运行环境温度较高，可在选型阶段确认润滑脂的适用温度范围，必要时选择耐高温的密封材料和润滑脂。从建模细节来看，内外套圈分别作为独立零件，钢球通过圆周阵列生成，保持架的两半片结构按实际扣合关系装配，密封件嵌入外圈的密封槽内，整体装配关系完整。模型的尺寸链闭合，内径、外径、宽度三个核心尺寸以及倒角、密封槽位置均与实物一致，可用于生成工程图、进行装配模拟，也能作为设备选型时的空间校核参考。在实际维修替换场景中，准确的外形尺寸和安装边界能够帮助维修人员快速核对备件，避免因尺寸不符造成返工。对于设备设计人员而言，直接调用这类成熟轴承模型，可以减少重复建模工作量，把更多精力放在整机的功能结构优化上。轴承作为标准件，其几何精度直接影响设备的回转精度，套圈的端面跳动、径向跳动都有相应的公差等级，模型在构建时保留了这些结构特征，便于后续在工程图中标注形位公差要求。
