8mm孔径P08微型立式带座轴承

　　在桌面级自动化输送线、小型3D打印机运动轴、实验室分拣机构、轻型包装设备以及DIY数控模组中，8mm轴径的旋转支撑非常常见。这类设备空间紧凑、载荷不大，但对轴的同轴度、安装便利性和运行稳定性仍有明确要求。P08微型立式带座轴承正是针对这类场景设计的一体式支撑单元，它把轴承外圈的定位、座体的安装以及轴向限位整合在一个很小的结构内，使设计人员不必单独设计轴承孔、挡肩和压盖，就能快速完成旋转轴的支撑布置。

　　从实际用途看，该类轴承座主要用于承受径向载荷，并在一定程度上补偿轴的轻微偏斜。带座结构的优势在于安装基面加工要求较低：设备侧板或安装板只需加工出两个安装孔和一个平整贴合面，不需要高精度镗孔。对于小批量设备开发、教学实验平台以及轻型传动机构而言，这种结构能显著降低机加工成本，同时缩短装配调试周期。轴承内孔与8mm光轴配合，轴端可通过顶丝锁紧，防止运转过程中内圈与轴发生相对窜动；这一固定方式在低速、轻载、正反转不频繁的机构中尤其常见。

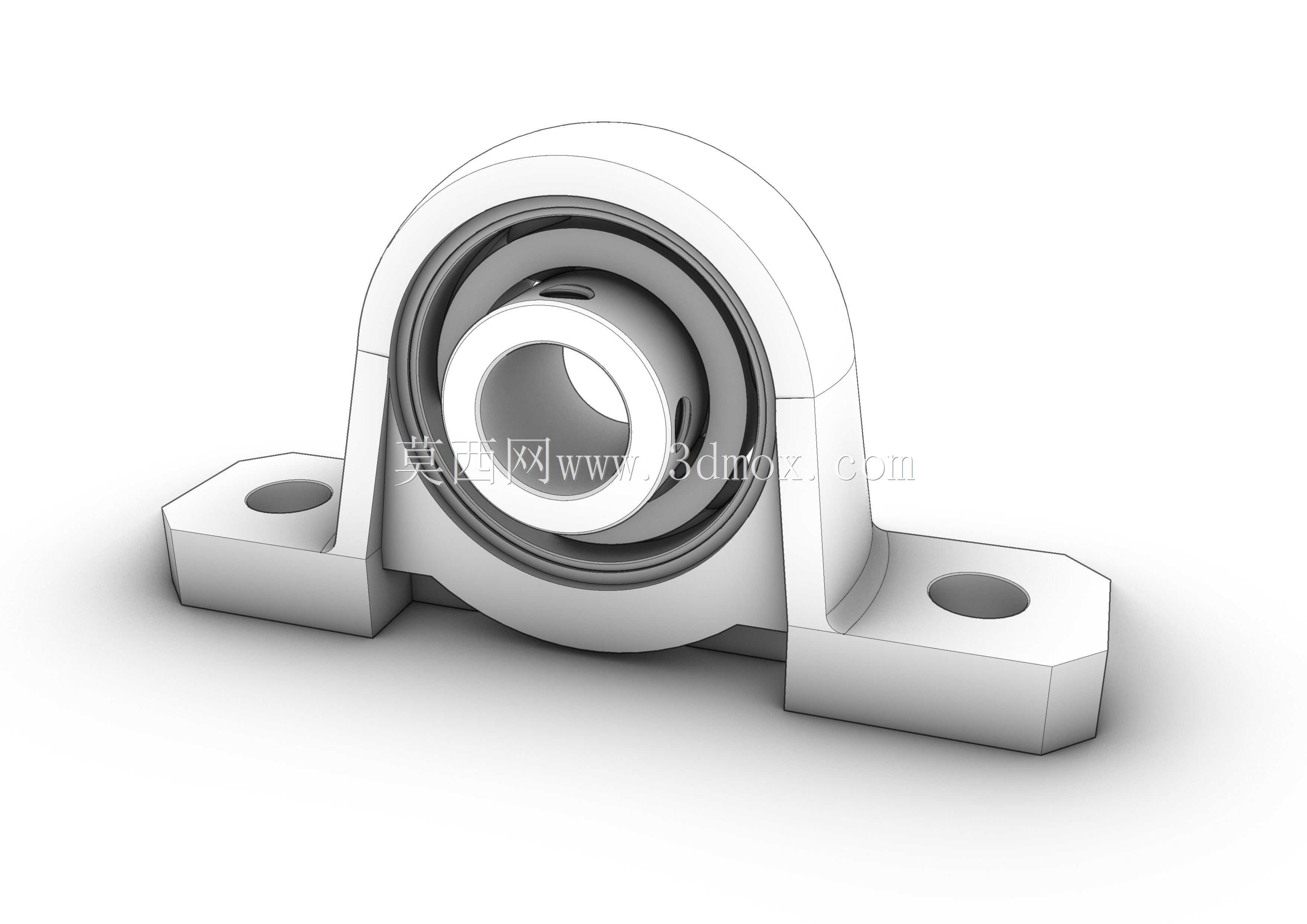

　　产品功能特性集中体现在“微型化”和“易安装”两点。立式座体两侧伸出安装耳，安装孔位于轴承中心下方，形成稳定的两点支撑。轴承嵌入座体圆弧腔内，外圈由座体包容并定位，既保证旋转精度，又能通过座体把载荷传递到安装面。整体外形低矮，适合安装在空间高度受限的位置；中心高较小，有利于降低设备整体重心。对于需要并排布置多根轴的机构，例如小型辊筒输送线、标签收卷轴、送料辊轴等，这种紧凑座体能减少相邻轴之间的干涉风险。

　　设计思路上，P08微型轴承座遵循了标准化带座轴承的基本逻辑：内圈承担与轴的配合和锁紧，外圈负责承载并嵌入座孔，座体则承担安装基准和传力功能。三维建模时需要重点处理几个关键关系：轴承内孔轴线与安装底面的平行度，两安装孔相对于轴承中心的对称度，以及座体内腔与轴承外圈的配合尺寸。若这些关系处理不当，装配后会出现轴转动卡滞、轴承偏心、顶丝无法对准轴面等问题。模型中还应体现内圈顶丝孔、座体安装孔、底部贴合面和轴承外圈轮廓，这些特征直接决定装配干涉检查和工程图出图的准确性。

　　外形尺寸与安装边界是选型时最需要核对的内容。该轴承座的核心参数为内孔8mm，适配直径8mm的光轴；安装时需预留轴穿过内圈后的轴向空间，并在顶丝位置留出扳手操作空间。两侧安装孔用于螺栓固定，孔距决定了安装板上孔位的布置；轴承中心到底面的高度决定轴系中心线高度，也会影响与联轴器、同步轮、齿轮等传动件的对中。座体总宽、总高和总长则构成外围包络，在密集装配环境中应与周边钣金件、型材、电机座和张紧机构保持足够间隙。

　　在工程应用中，这类微型带座轴承通常不适合重载冲击工况，也不宜替代高精度机床主轴支撑。它更适合低噪声、低转速、轻载荷的连续或间歇运转场合。选型时应结合轴的受力方向、转速、工作温度以及润滑条件判断是否满足寿命要求。若用于悬臂辊轮，应尽量让载荷方向指向座体底部支撑区域，避免把主要载荷施加在安装耳的薄弱方向；若用于双支撑轴，建议两端同轴布置，并在装配时先轻固螺栓，转动轴确认无卡滞后再完全锁紧，以消除安装面不平带来的附加应力。

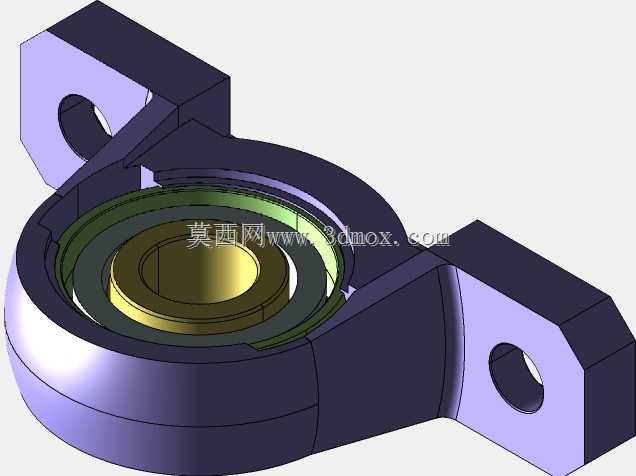

　　从三维结构设计角度看，该模型可直接用于设备布局验证、安装孔位核对、运动干涉检查以及BOM中标准支撑件的占位表示。建模时不必把滚动体细节过度复杂化，但应准确表达内圈、外圈、座体、安装孔、顶丝孔和底部安装面。对于需要生成工程图的场景，剖面视图能清楚展示轴承与座体的包容关系；对于装配体仿真，则应把内孔轴线、安装底面和两安装孔中心面作为关键基准，以便后续与轴、梁和侧板进行配合约束。

　　这种P08微型立式带座轴承的价值，在于用极小的体积提供完整的旋转支撑方案。它把原本需要多个零件和加工工序才能实现的轴承安装结构浓缩为一个可直接采购和装配的单元，特别适合轻量化设备、小型传动模组和教学科研装置。结构工程师在使用时，只要围绕8mm轴径、中心高、安装孔距和外轮廓边界进行校核，就能快速把它纳入整体方案，并在三维装配中提前发现轴系对中和空间干涉问题。
