NEMA11规格步进电机结构设计

　　在桌面级数控设备与小型自动化机构的开发场景里，小尺寸动力单元的选型往往直接决定整机的布局紧凑度与运行精度，NEMA11规格的步进电机正是这类场景下的典型核心部件。这类电机的安装法兰遵循统一的NEMA安装界面标准，法兰边长约28毫米，安装孔位的中心距、轴伸直径与伸出长度都有明确的边界约束，在做设备结构布局时，无需为不同厂商的同规格产品预留差异化的安装空间，只要安装面的平面度满足要求，就能直接完成固定，大幅降低了小设备迭代时的动力部件替换成本。从实际应用场景来看，这类小体积步进电机的覆盖范围并不局限于单一品类设备。在桌面CNC雕刻机里，它常被用于XYZ三个进给轴的动力驱动，凭借步进电机特有的开环位置控制特性，配合丝杠或同步带传动，

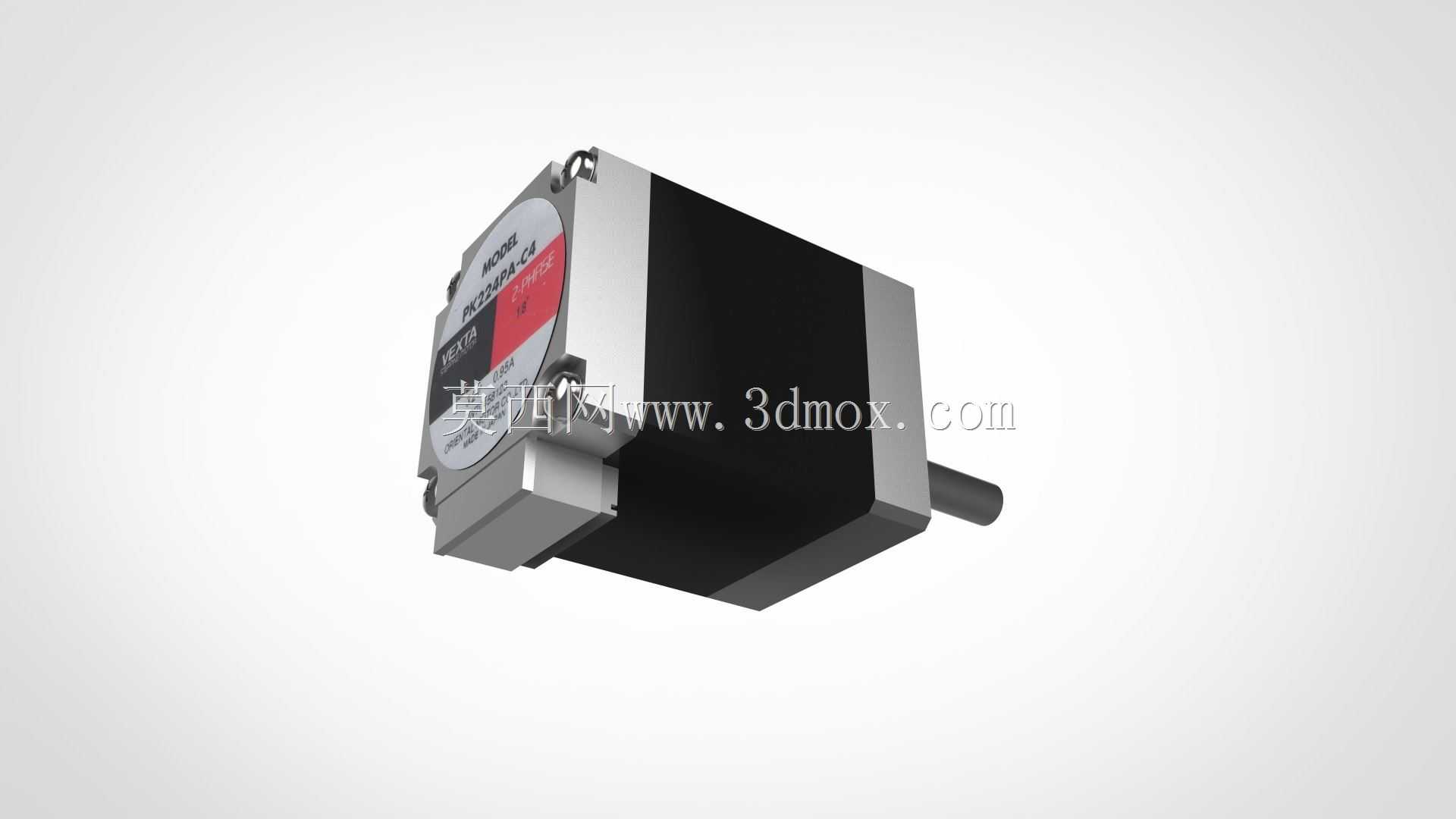

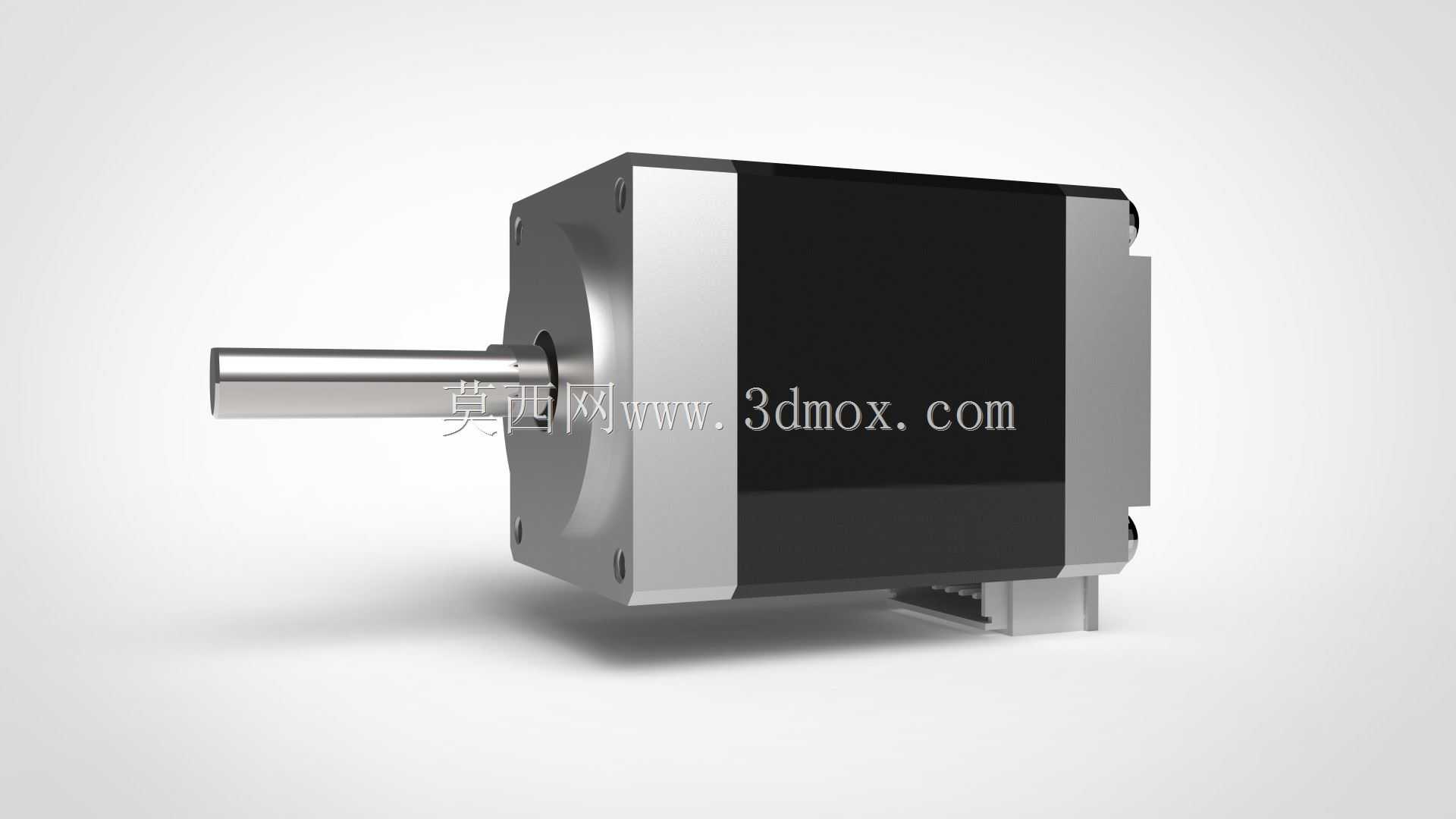

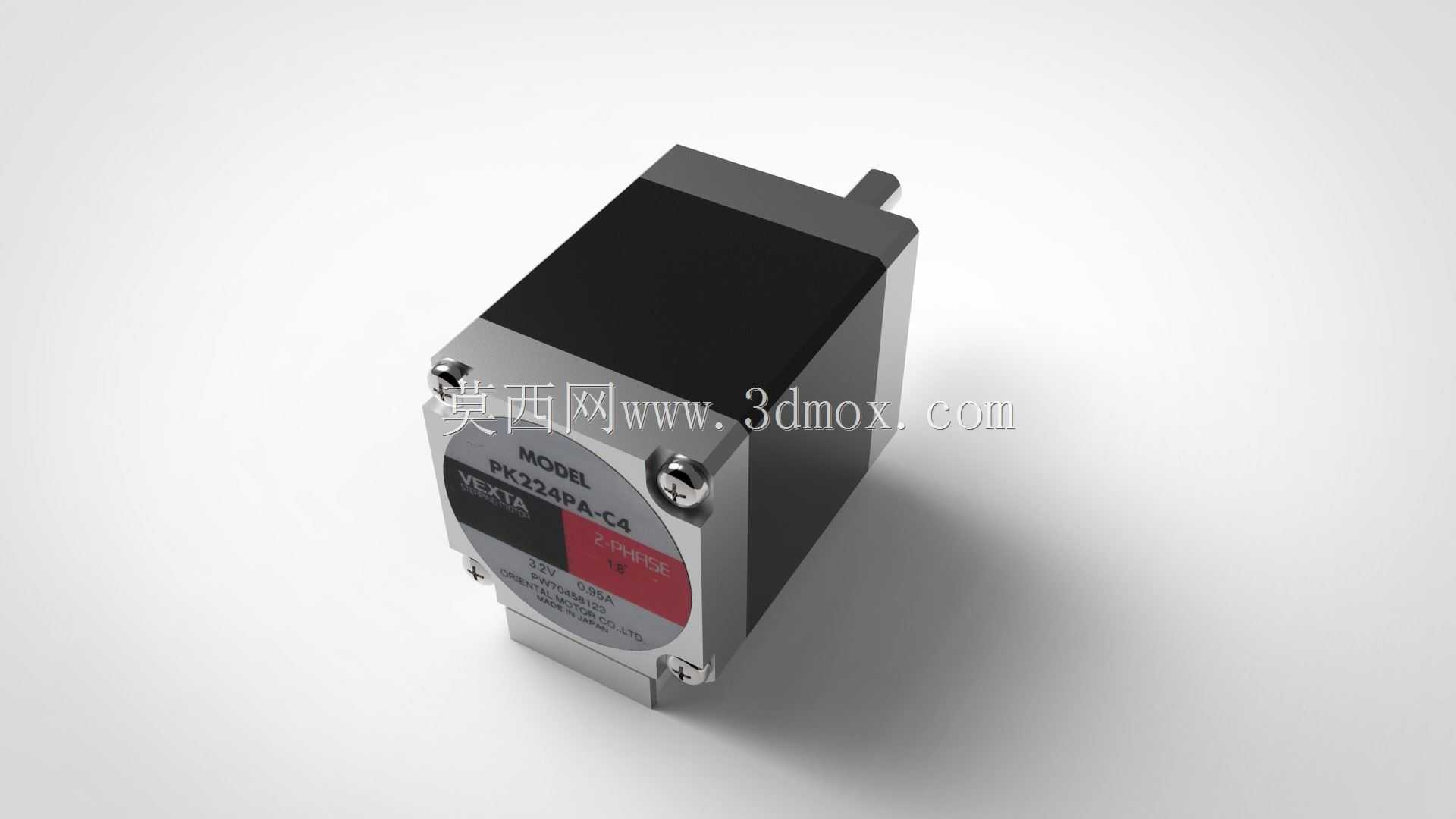

　　就能实现0.1毫米级的进给定位精度，满足小型工件铣削、雕刻的走刀需求；在消费级与桌面级3D打印机中，这类电机既可以负责挤出机构的耗材推送，也能驱动运动轴完成喷头与热床的相对位移，较小的机身尺寸能让打印设备的框架做得更紧凑，同时控制整机自重；在一些小型非标自动化机构里，比如小行程送料装置、精密点胶台、小型检测工位的移位机构，它也能作为低成本的动力源，配合简单的脉冲控制信号完成定长送进、角度翻转等动作。从产品本身的功能特性来看，这类两相混合式步进电机通过定子绕组的脉冲通电，带动带永磁体的转子完成固定步距角的转动，常规步距角为1.8度，也就是整步模式下每收到一个脉冲，转轴转动1.8度，配合驱动器的细分设置，可以将每圈的步数拆分到数千步，进一步降低低速运行时的振动与噪音，提升运动平顺性。电机的输出扭矩会随着转速提升出现衰减，因此在选型时需要结合实际负载的转动惯量、传动效率、运行速度区间核算所需的静扭矩与运行扭矩，避免出现高速时丢步、启停时震荡的问题。在结构设计思路上，这类小尺寸步进电机的机身采用方形铝合金外壳，既可以通过外壳表面快速散出绕组工作时产生的热量，也能利用方形外壳的平直侧面，在部分安装空间受限的场景下做侧面夹持固定，拓展安装方式。电机前后端盖通过螺丝与定子铁芯紧固，端盖上预留的滚珠轴承室为转轴提供径向与轴向支撑，控制转轴的径向窜动与轴向间隙，保证输出轴连接带轮、丝杠或联轴器时的同轴度。电机的出线端一般位于机身侧面或尾部，

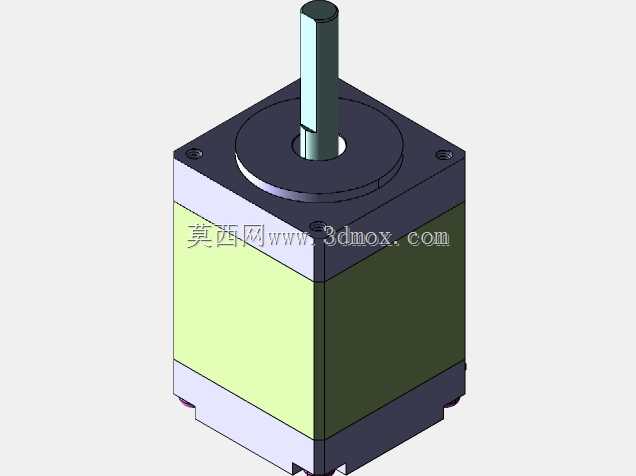

　　在三维布局时需要预留足够的线缆弯折空间，避免运动过程中线缆与周边结构发生摩擦干涉。从安装边界的细节来看，电机轴伸通常为D型切面设计，配合带轮或联轴器的顶丝固定，可以传递额定扭矩而不出现打滑；安装法兰的四个通孔用于穿过M3规格的固定螺丝，从负载侧拧入安装板对应的螺纹孔，安装时需要控制螺丝的拧入深度，避免螺丝过长顶到电机内部的绕组或端盖结构。在三维建模过程中，需要完整还原电机的所有外部轮廓特征，包括端盖的固定螺丝头位置、标签区域的凹陷、轴伸的长度与直径、出线口的位置与尺寸，这些细节会直接影响整机装配时的干涉检查结果。比如很多新手工程师在布局时只考虑电机主体的方形轮廓，忽略了端盖上突出的螺丝头厚度，导致安装板与电机端盖之间预留的间隙不足，

　　装配时出现贴合不严的问题；还有的设计没有预留轴伸与负载连接件的配合空间，导致联轴器无法完全套入轴伸，传动出现偏心。这类小电机的内部结构虽然在整机设计时不需要完全复刻，但了解内部定子、转子、轴承的相对位置，有助于判断电机的受力边界，比如径向负载不能直接作用在轴伸的最外端，尽量让带轮或齿轮靠近端盖位置，减小转轴受到的弯矩，延长轴承的使用寿命。在做设备的热设计时，也可以借助电机外壳的方形平面，在长时间连续运行的工况下增加小型散热片，降低绕组温升，避免高温导致的扭矩下降与绝缘老化。对于结构工程师而言，这类标准规格动力部件的三维模型不需要从零开始绘制，参照官方样本的尺寸表完成参数化建模后，就能直接调入设备总装中，与自行设计的安装板、支撑座、传动组件进行配合，既保证了安装尺寸的准确性，也能在设计阶段提前排查所有空间干涉问题，减少样机制作时的返工量。
