弧形旋转式钢结构楼梯结构设计

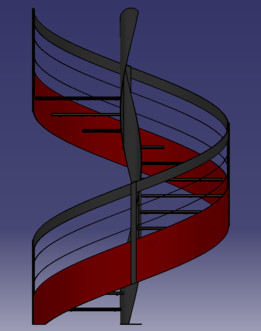

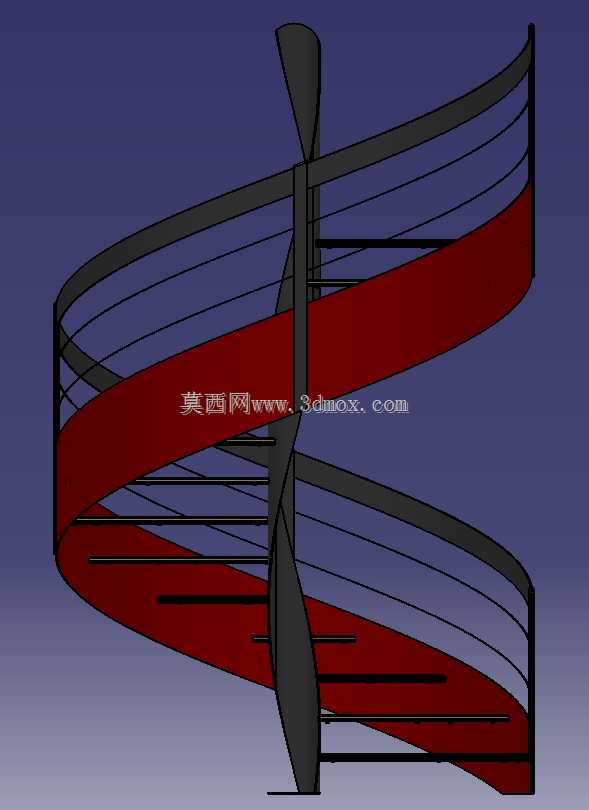

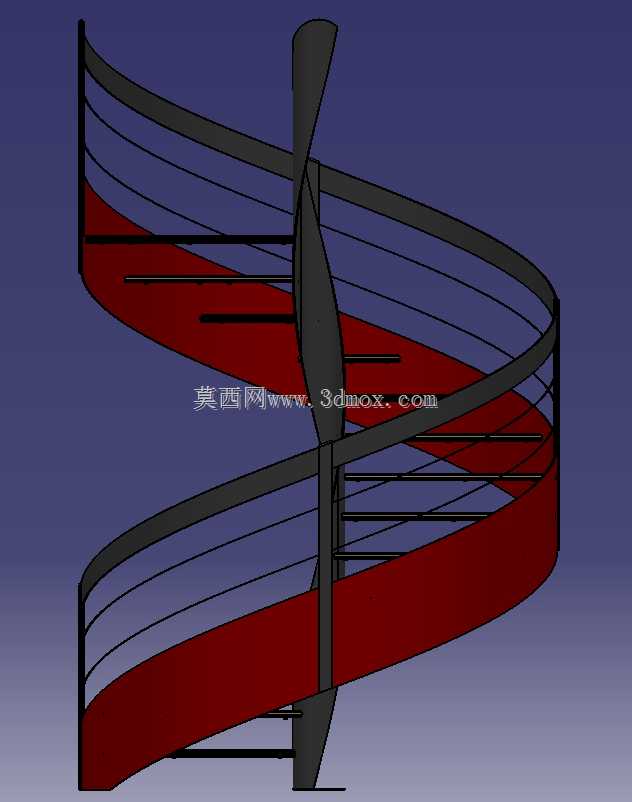

　　该模型呈现的是一套围绕中心立柱连续盘旋上升的弧形楼梯结构，整体由中心支撑柱、弧形踏步板、外侧封边梁以及多道平行栏杆组成。踏步板采用红色实体表现，表面平整，沿螺旋轨迹均匀分布，每一级踏步的内外侧宽度随半径变化而自然收窄，符合人体上下楼梯时的落脚习惯。外侧封边梁随踏步外缘形成连续弧线，既约束踏步板的侧向位移，也构成楼梯的主要视觉边界。中心立柱为深色竖向构件，承担整体结构的核心传力作用，踏步内侧与立柱连接，形成稳定的悬臂受力体系。栏杆部分由多道平行的水平金属杆件和竖向立杆组成，沿楼梯外侧连续延伸，扶手线条随楼梯旋转而平滑过渡，能够在人员通行时提供连续的侧向防护。从结构布置看，这类楼梯适用于空间受限但需要竖向交通的场所，例如复式住宅、

　　商业展示空间、小型办公夹层、设备检修平台或景观构筑物内部。与直跑楼梯相比，螺旋楼梯占用的地面投影面积更小，能够在有限的圆形或方形洞口内完成多层标高连接；与成品装配式楼梯相比，按实际边界建模可以提前核对层高、洞口直径、踏步数和起步方向，减少现场安装时的干涉风险。设计思路上，建模时需要先确定中心柱位置、总升高、旋转角度和踏步数量，再通过螺旋线生成踏步阵列。踏步高度应保持一致，避免相邻踏步高差过大造成行走不适；踏步内侧宽度较窄，实际使用中靠近中心柱的区域踩踏舒适度较低，因此有效通行宽度更多依赖外侧半径。外侧封边梁与踏步板之间可采用焊接或螺栓连接，若用于工业检修场景，还需在踏步表面增加防滑构造。护栏高度、

　　立杆间距和横杆数量应结合临边防护要求确定，模型中多道平行横杆的做法更偏装饰性或轻载防护，若用于人员密集的公共区域，通常还需补充立杆加密、玻璃栏板或实体侧板。安装边界方面，中心柱底部需要与地面预埋件或结构梁可靠连接，顶部可与上层楼板或圈梁固定，以控制整体扭转和晃动。楼梯上端与楼板接口处应设置过渡平台或收口件，保证最后一级踏步与完成面标高平顺衔接；下端起步位置则需避开门扇开启范围和主要通道交叉点。三维建模过程中，可将螺旋线作为骨架，分别驱动踏步板、封边梁和栏杆路径，这样在调整层高、旋转圈数或半径时，整组构件能够同步更新。检查重点包括相邻踏步是否存在重叠、栏杆曲线是否连续、中心柱与踏步连接面是否完全贴合，以及楼梯整体外轮廓与建筑洞口、

　　墙体、梁柱之间是否预留足够安装间隙。该模型对结构设计师的参考价值在于，它直观展示了螺旋楼梯中板、梁、柱、栏板之间的空间关系，可用于方案阶段的体量校核、施工前的碰撞检查，也可作为金属构件深化设计的基础。实际落地时，还需结合荷载条件核算中心柱稳定性、踏步板挠度及连接节点强度，并根据使用场所确定表面涂装、防滑措施和防护栏杆的具体形式。
