圆形基座式开关内部触点支撑结构

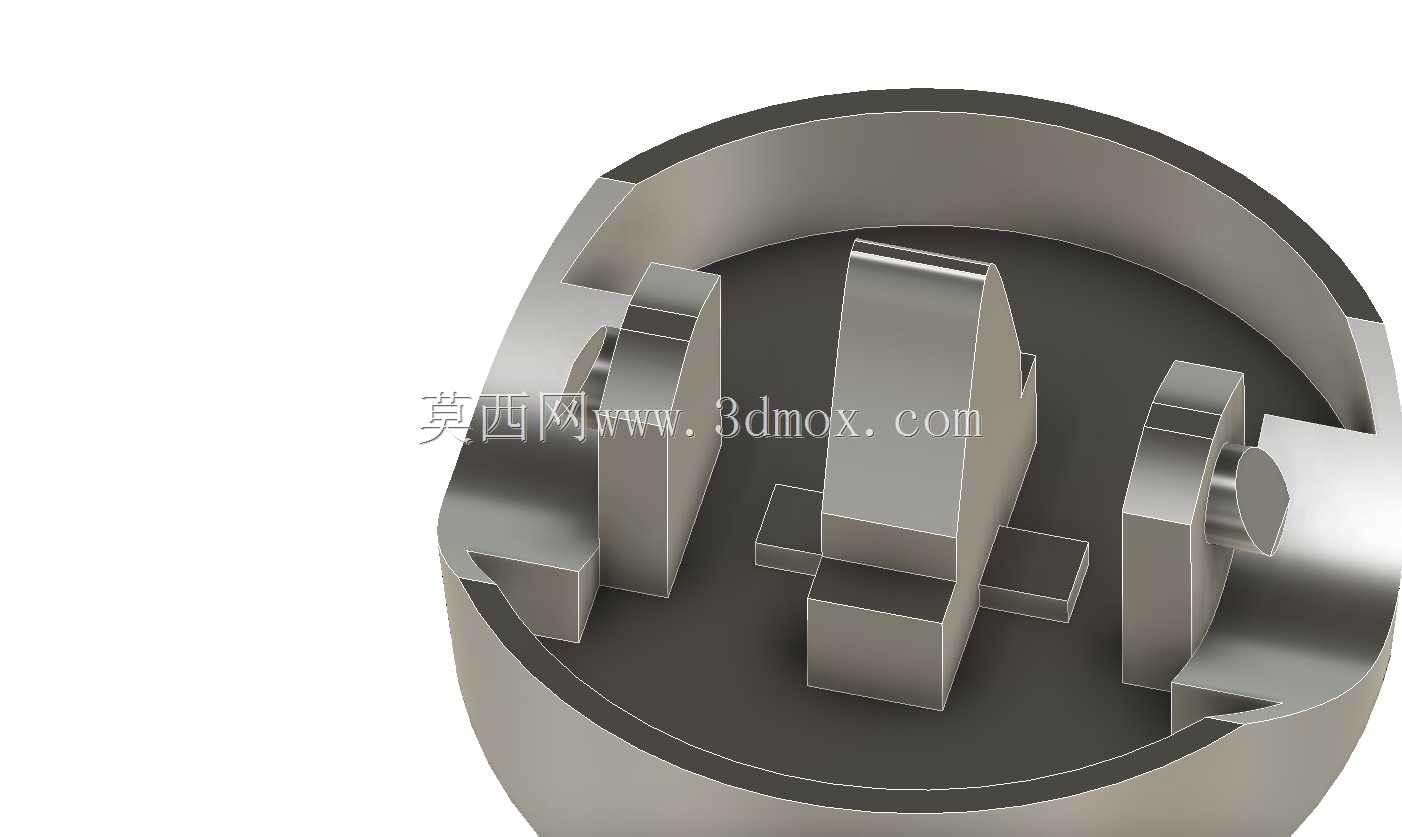

　　这类圆形内嵌式支撑结构常见于小型按压开关、旋钮开关的内部基座，主要承担触点定位、动作导向与绝缘隔离的作用。在消费电子、小家电、工控面板以及仪器仪表的操控单元中，开关往往需要在有限的圆形安装空间内完成通断动作，内部支撑件的形状直接决定触点行程、回弹稳定性以及装配后的抗偏载能力。从结构上看，外圈采用薄壁圆筒形态，能够与开关外壳或旋钮内腔形成同轴配合，侧壁保留的缺口既可以作为装配定位卡口，也能为接线端子、弹片或联动件留出穿行空间。中间凸起的块状结构并非随意设置，其位置对应动触点或按压件的运动路径，两侧对称立壁则用于约束横向窜动，使操作力能够沿预定方向传递，避免长期使用后触点错位、接触电阻增大。设计这类零件时，

　　首先要明确开关的额定动作行程与触点压力。中间支撑块的高度需要结合弹片变形量确定：过高会压缩回弹空间，导致操作手感发僵甚至无法复位；过低则会使触点闭合量不足，在振动工况下容易出现瞬断。两侧立壁的间距要与动触片宽度形成小间隙配合，间隙过大无法起到导向作用，过小则可能因塑料件成型公差或毛刺造成卡滞。圆筒壁厚通常根据材料与整体外径协调选取，过薄会在压装外壳时产生变形，过厚又会挤占内部电气间隙。对于需要通过焊接或铆接固定端子的结构，基座底部还应预留平整支撑面，防止装配应力传递到触点区域。实际应用中，这类开关基座经常面对面板开孔后的安装边界限制。圆形外壳外径决定了面板开孔尺寸，而内部支撑结构必须在该直径范围内完成所有功能布局，

　　因此三维建模时应先建立外壳与装配基准，再反向校核各立壁、凸块的位置，保证零件装入后不与旋钮、弹簧或端子发生干涉。底部轮廓与侧壁缺口的过渡处要避免尖锐转角，既有利于注塑或冲压成型时的材料流动，也能减少应力集中。若采用绝缘塑料件，凸块与立壁的拔模方向需保持一致，脱模斜度应顺着装配压入方向设置，使成品既能顺利成型，又能在自动装配线上快速入壳。从功能特性上看，该结构通过中心定位与双侧导向相结合，使开关在反复按压或旋转过程中保持稳定的触点对齐。圆筒边缘的局部切边可用于防呆，确保工人或设备以唯一方向装入，降低错装风险。立壁端部的圆弧或倒角处理，则能在动触片落入导向槽时起到导入作用，改善装配顺畅度。对于需要承受一定操作力的开关，

　　支撑块根部应保留足够圆角，以分散按压时的集中载荷；而在触点对应的区域，基座表面应尽量平整，使静触点或导电片贴合后不出现翘曲。选型和结构校核阶段，工程师通常会把该模型放入完整开关装配体中检查运动包络，重点关注按压件到达极限位置时是否与支撑块发生硬顶，以及回弹时弹片是否会从立壁间脱出。若开关用于温度变化较大的环境，还需结合材料收缩率修正尺寸，避免低温下配合变紧、高温下间隙过大。对于表面需要安装导电片的位置，凸台高度应保证焊接或铆接后导电片处于同一平面，否则会造成双触点接触不同步。整体而言，这类看似简单的圆形开关内部支撑件，实际上是连接外壳、操作件与触点系统的关键结构，其尺寸链、间隙和强度设计直接影响开关的手感、寿命与电气可靠性。
