大行程数控龙门加工工作台防护结构

　　这套结构面向1000×1200mm规格的数控加工平台，重点解决大跨距工作台在切屑冲刷、切削液飞溅和频繁往复运动下的防护问题。在实际车间里，这类平台常见于中型龙门铣、铝板加工中心、绝缘件雕铣设备以及需要较大装夹面的专用机床。工件一次装夹后，主轴在台面上方完成铣削、钻孔、轻量切削或修边，切屑会沿刀具路径向四周抛散，若导轨、驱动部件和线缆没有可靠遮挡，细碎铝屑、钢屑或冷却液很容易进入运动副，造成拉伤、卡顿和定位精度下降。

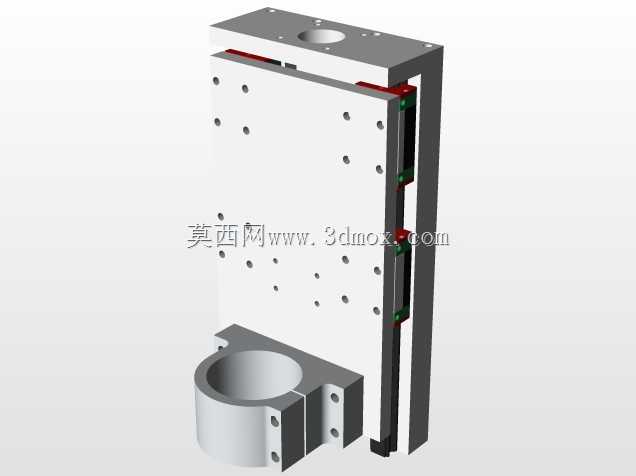

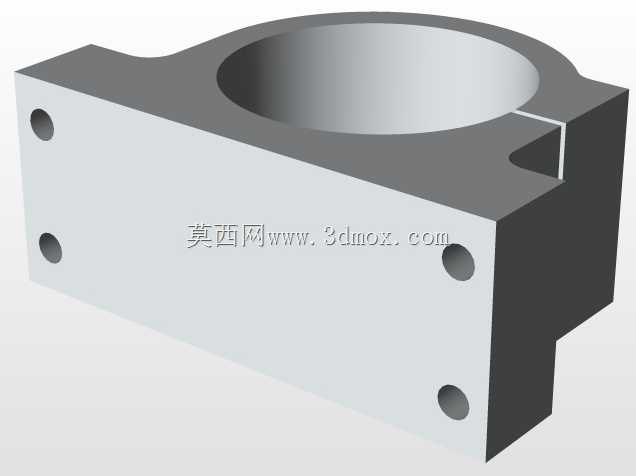

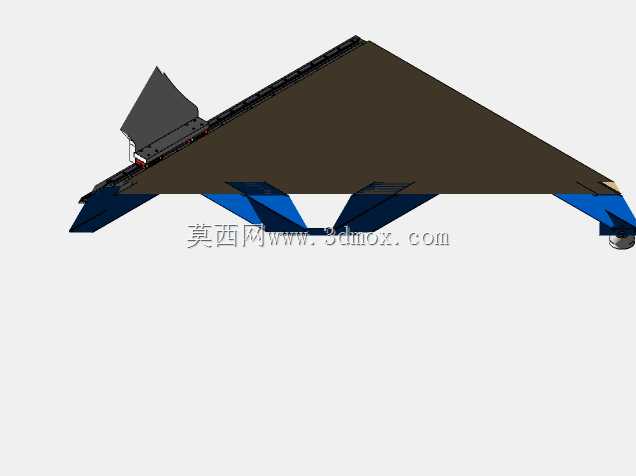

　　从结构形态看，模型呈现的是覆盖在长行程工作区域上的防护总成。宽大的顶面用于承接切屑和液体，边缘设置折边与导流面，使污物能够沿预定方向汇集，而不是堆积在密封结合处。下方蓝色支撑件承担承托和定位作用，保证防护板在大跨度条件下仍有足够刚度，避免薄板在人员踩踏、切屑堆积或负压抽吸时产生明显震颤。端部黑色组件包含伸缩、导向和连接接口，可随工作台移动形成连续遮蔽，同时把防护板与床身运动边界衔接起来。

　　设计这类防护时，首先要确认的是安装边界。平台有效行程决定了防护板的拉伸长度、压缩尺寸和层叠关系；1000×1200mm的台面意味着防护跨度较大，单块平板难以兼顾刚性与伸缩量，因此需要通过分段、折弯、加强筋或支撑骨架控制挠度。模型中宽厚的深色板面并非单纯外壳，它同时承担挡屑、导流和维护踩踏面的作用，板厚、折弯高度和支撑间距都要根据材料弹性模量、允许变形量以及现场工况确定。若加工对象以铝合金为主，切屑轻、飞溅远，防护顶面需要更大的覆盖范围；若加工钢件，则要考虑热切屑对表面涂层和密封材料的影响。

　　运动协调性是另一个核心。工作台在导轨上高速换向时，防护结构不能与丝杠、拖链、夹具或工件发生干涉。端部连接位置需要预留足够的回转和错位补偿，防止因装配误差或床身长期使用后的微量变形导致卡滞。对于长行程设备，防护板的滑动面应尽量降低摩擦阻力，并设置合理的排屑通道，使落入层间的细小切屑能够自行排出，而不是在反复伸缩中被碾压成硬质磨粒。若现场使用大流量冷却，防护的最低点、回流方向和与床身排屑器的衔接也要统一考虑，否则液体积聚后会形成渗漏点。

　　在功能特性上，该结构强调的是“被动可靠”。它不直接参与切削，却决定了机床长期精度保持能力。顶面把切屑与精密部件隔开，侧面折边限制液体横向甩出，端部组件保证运动中的密封连续性，支撑件则维持薄板形状稳定。对于设备选型人员而言，判断这类结构是否合适，不能只看外观尺寸，还要核对压缩后是否进入夹具轮廓、伸出后是否覆盖全部危险行程、支撑点是否落在床身可靠位置，以及维护时能否快速拆卸清理。

　　建模时需要把这些工程约束转化为可检查的几何关系：防护板的折弯半径要适应板材加工，焊缝或紧固件位置要避开运动摩擦区，支撑骨架与板面连接后不能形成积液死角，端部连接件要保留与滑块或工作台的安装孔位对应关系。大跨距板面还应考虑热膨胀，长度方向若完全锁死，温度变化会引起拱起或拉扯；合理做法是在一端固定、另一端留滑动或补偿间隙。

　　整体来看，这套模型不是孤立的钣金罩壳，而是数控加工平台精度防护系统的一部分。它把工作台行程、切屑流向、支撑刚度、安装空间和维护需求整合在同一结构中，适合用于中型数控设备的方案评审、结构干涉检查和防护布局优化。对结构工程师来说，真正有价值的不是板面造型本身，而是通过三维装配关系确认防护在全行程内不干涉、不积屑、不渗漏，并能在长期往复运动中保持稳定。
