高速精密电主轴X22结构设计方案

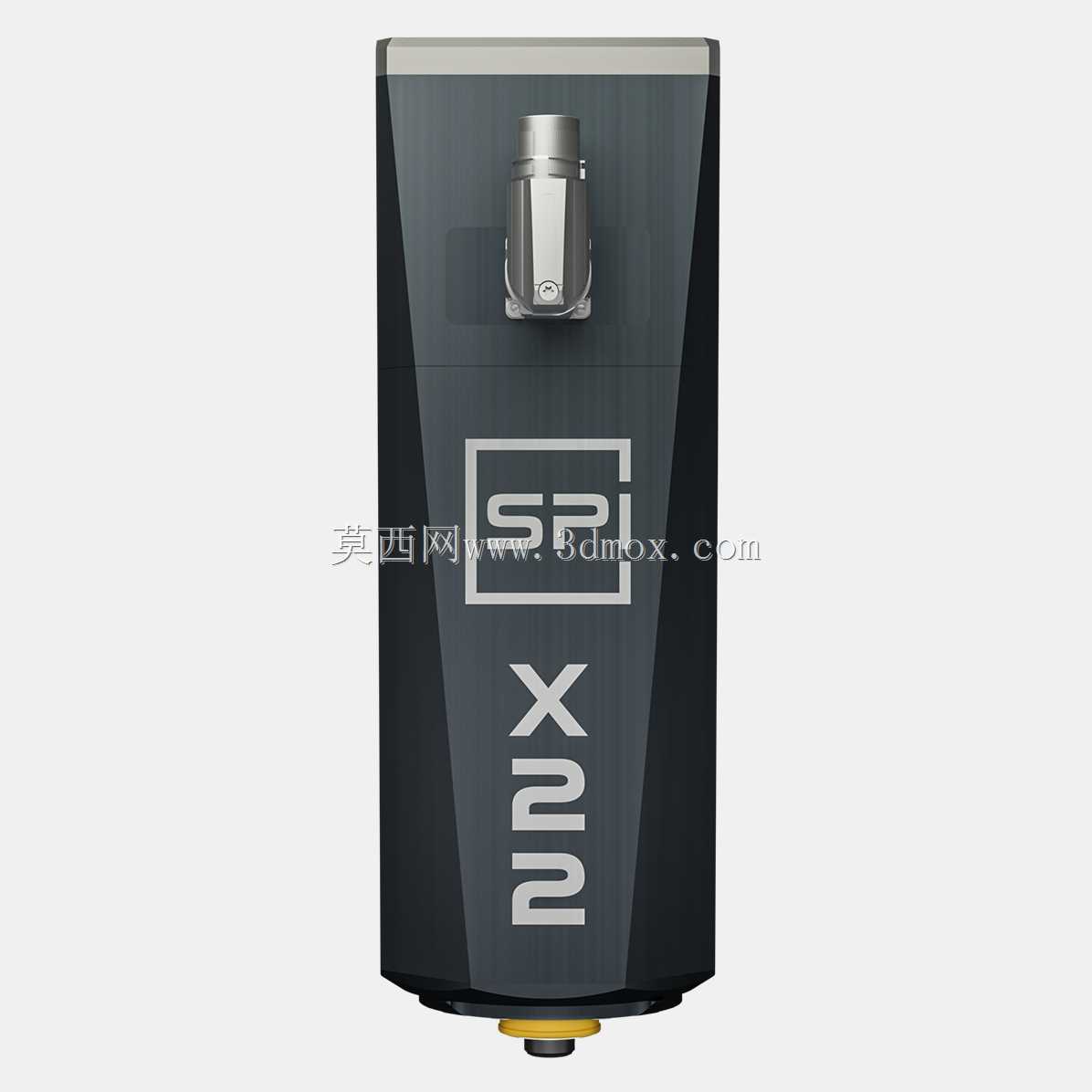

　　在中小型精密加工中心、雕铣设备及高速钻攻工位的布局规划中，主轴单元的刚性、动平衡水平与接口适配性直接决定了工件的最终加工精度。这款额定功率2.2kW的高速电主轴，采用HSK-C25刀具接口，设计最高转速达30000rpm，最大输出扭矩0.88Nm，针对有色金属、薄壁件及小型模具的精加工场景进行了专项优化。从整机布局来看，主轴采用一体化电机直驱结构，取消了传统皮带或齿轮传动链路，从根源上消除了传动间隙与高速运转下的传动振动。电机部分采用2极230V供电设计，配合空气冷却回路，可在连续高转速工况下维持绕组温度稳定，避免热伸长导致的刀具位置漂移。冷却风道沿壳体轴向布置，气流经过电机定子外侧后从尾部排出，无需额外接入水冷管路，

　　大幅简化了设备外围的管路布局。主轴前端的HSK-C25接口采用锥面与端面双重定位结构，相比传统BT接口在高速旋转下具备更强的接口刚性与换刀重复精度，适配小径铣刀、钻头及精镗刀的夹持需求。壳体部分将主轴支架集成于主体结构中，安装时可直接通过法兰或抱箍固定于设备滑枕上，无需额外设计转接支架，有效缩短了主轴前端的悬伸长度，提升了整个切削系统的固有频率。在密封结构设计上，前端采用创新的5级迷宫式密封路径，压缩空气沿密封间隙形成正向气幕，可有效阻挡加工过程中的切削液、铝屑及粉尘进入主轴轴承腔，同时相比传统接触式密封大幅降低了高速运转下的摩擦损耗与发热。轴承配置采用高精度主轴轴承组，通过预紧结构优化，兼顾高速旋转时的低温升与重切削下的支撑刚性。

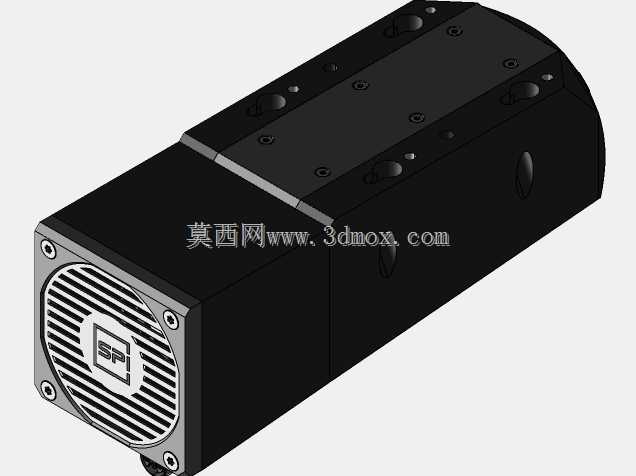

　　整机重量控制在4.9kg，轻量化的转子组件经过严格动平衡校正，确保在最高转速区间运行平稳，降低对设备Z轴导轨的负载冲击。尾部集成温度传感器与线圈接线端口，可实时监测绕组温度，配合机床数控系统实现过热保护与转速自适应调节。安装边界方面，主体采用近似方形的截面轮廓，侧面预留标准安装基准面，便于在设计阶段进行定位与公差校核；尾部电气接口与气路接口集中布置，避免管线与周围机构发生运动干涉。从三维建模角度来看，该模型完整还原了壳体的散热筋结构、前端密封沟槽、刀具接口的锥面细节以及尾部接线端子的装配关系，可直接用于设备的主轴安装位校核、管线布局仿真与整机装配干涉检查。在实际选型应用中，这类主轴常被用于小型台式加工设备、铝合金3C产品结构件加工、

　　石墨电极高速铣削以及小型五金零件的精密钻孔工序，其紧凑的结构与轻量化设计尤其适合Z轴行程有限、对移动部件重量敏感的高速雕铣设备。设计过程中需重点关注主轴端面到设备工作台的最小距离、刀具拉紧机构的行程匹配，以及冷却压缩空气的压力与流量参数，确保密封气幕稳定生效。
