龙门式小型数控雕刻加工设备结构

　　该设备采用定梁龙门式布局，床身、两侧立柱与横梁构成封闭承载框架，适合在较小占地范围内完成平面板材、非金属样板、软金属小件及教学验证件的铣削、雕刻和钻削加工。工作台面位于床身上方，表面设置多条平行T型槽，槽向沿Y轴贯通，便于使用压板、夹具或真空吸附垫板固定工件。台面下方布置直线导向副与传动组件，承担Y向进给；横梁上的滑座承担X向移动；滑枕部件沿Z向升降，主轴安装在滑枕下端，刀具切削点始终处于龙门框架内部，受力路径短，整体刚性优于同规格悬臂结构。

　　从实际使用看，这类结构常见于广告标识制作、木工浮雕、工艺样板加工、电子绝缘件裁切、教学实验以及小批量轻型铣削场景。若配置高速电主轴与相应冷却系统，可加工亚克力、PVC、密度板、代木、铝塑板等材料；若降低进给并选用合适刀具，也可对铝合金、铜合金等软金属进行轻载去除。由于龙门两侧立柱对称支撑，横梁在X向运动过程中的扭转变形较小，加工区域开放，上下料和观察刀具状态比较方便，操作者可从前方直接接近工作台，也便于加装吸尘罩、冷却管路和防护挡板。

　　结构设计上，床身承担整机基础载荷，底部应保留调平支脚或垫铁安装面，确保落地后工作台面水平。两侧立柱与床身连接区需要足够的接触面积和螺栓分布，避免主轴下切时立柱出现张开趋势。横梁截面宜采用箱形或加强筋形式，在控制重量的同时提高抗弯刚度；导轨安装面需提出直线度、平行度和表面粗糙度要求，因为这些基准直接影响X、Z轴运动精度。滑座与横梁之间、滑枕与滑座之间应设置可调压板或间隙消除结构，以便在装配阶段补偿导轨副间隙，减少反向冲击和让刀。

　　主轴单元的安装边界需要重点校核。主轴中心线到工作台面的距离决定最大工件厚度，Z轴有效行程应与刀具长度、夹具高度和安全抬刀量一起核算，避免实际加工中出现主轴鼻端碰撞夹具或Z向行程不足。X轴行程由横梁有效导轨长度和滑座宽度决定，设计时要在两端保留限位块、缓冲块和传感器安装空间；Y轴行程则受床身导轨长度和工作台拖板位置限制，T型槽长度应略大于Y轴有效加工范围，保证压板在全行程内可靠固定。整机四周还需预留电气柜、拖链、吸尘管和维护操作空间，不能只按运动部件外包络估算占地。

　　进给系统通常将伺服或步进电机通过联轴器、滚珠丝杠或同步带连接到运动轴。丝杠两端支承形式要根据载荷和转速选择，固定端宜采用角接触轴承组合，支承端保留热伸长余量。导轨选型需结合移动件重量、切削力和动态响应：X轴承受滑座、滑枕和主轴重量，Z轴还要克服滑枕自重，必要时设置配重或带制动的电机。电缆与管路应纳入拖链布置，弯曲半径不能小于线缆允许值，主轴动力线、编码线和传感器线宜分开敷设，降低干扰。

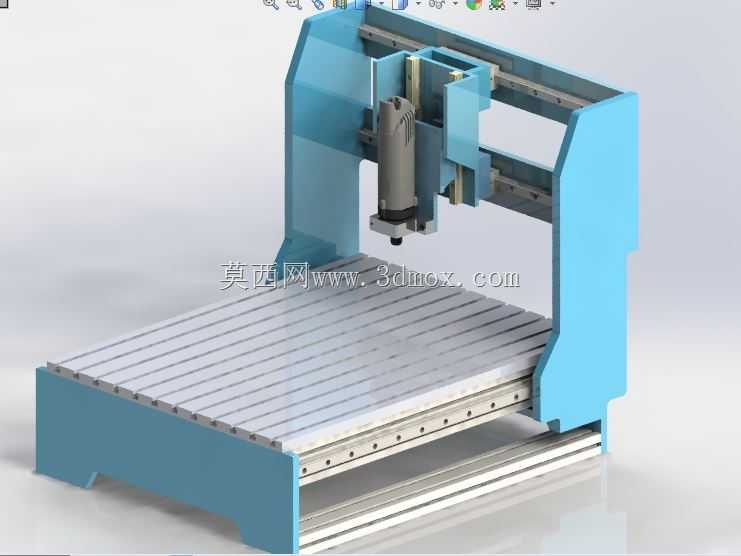

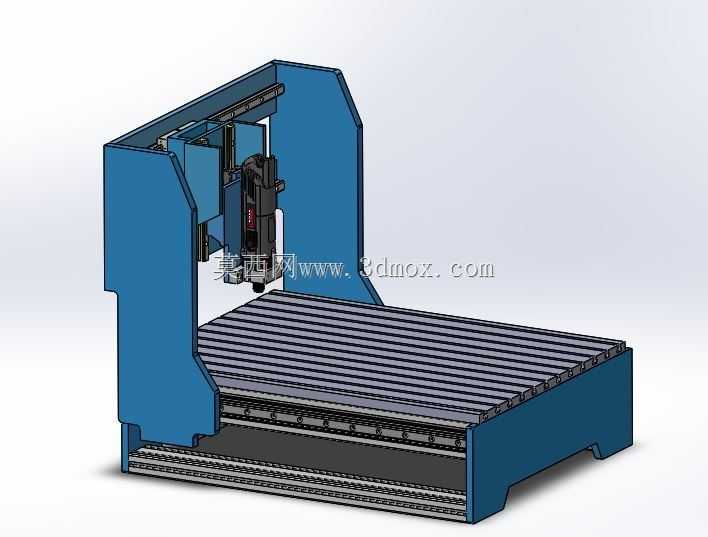

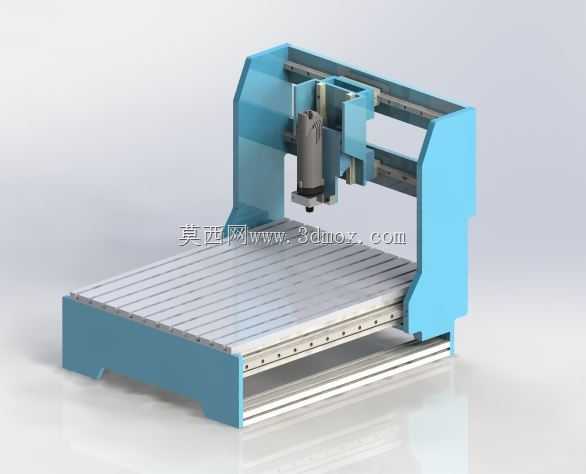

　　该模型在外形表达上清晰呈现了床身、立柱、横梁、滑座、主轴、工作台和防护底座等主要模块，蓝色机架与银灰色台面形成明确区分，便于结构评审时识别装配关系。对三维建模人员而言，可据此进一步细化导轨安装基准、丝杠座、螺母座、主轴抱夹、限位支架、防护罩和排屑接口；对设备选型人员而言，则可将其作为轻型龙门数控加工设备的方案参考，重点核对行程、台面尺寸、主轴功率、导轨规格和整机占地边界是否满足现场工艺要求。
