工业红外加热装置结构设计

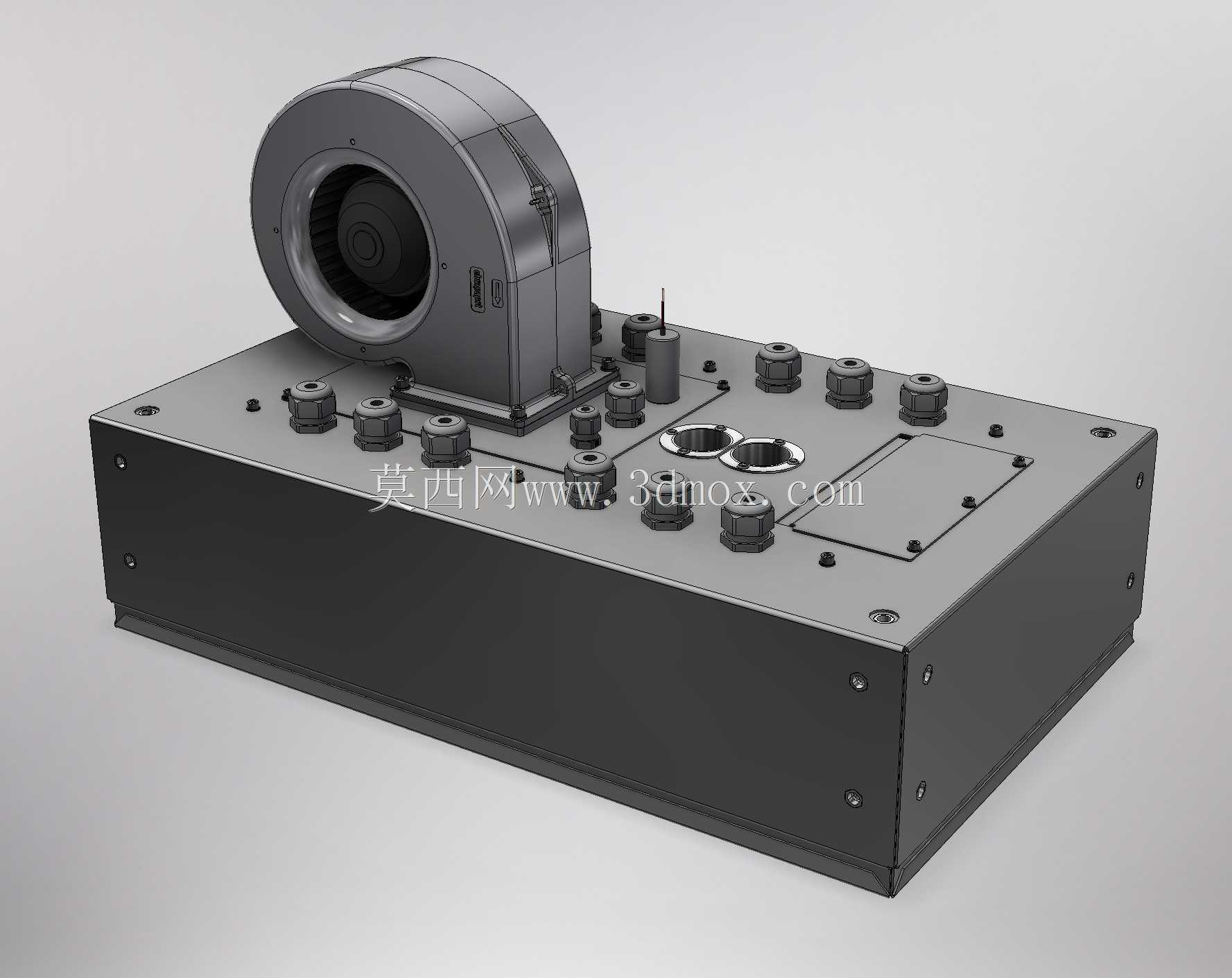

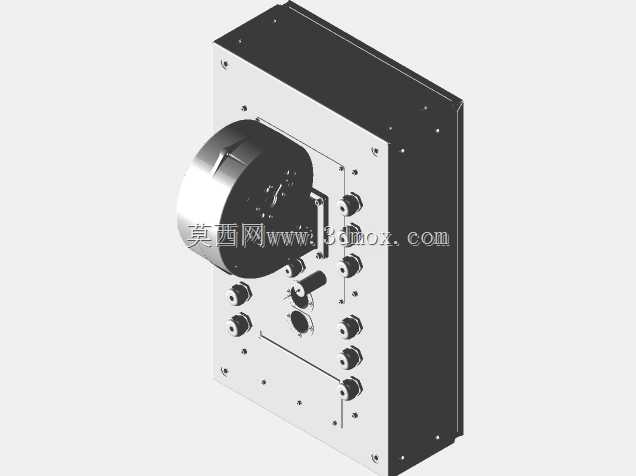

　　该装置的核心定位是面向小范围、高精度热加工工位提供可控红外热源，常见于电子元件预烘、胶层固化、实验室试样热处理、小型零部件局部退火等场景。整机采用箱体承载与上部功能模块分层布置的结构，下部为钣金焊接或折弯成型的矩形主机箱，内部可容纳电源控制单元、接线端子、温控模块及风道转接件；箱体侧板通过内六角螺钉拼接，既保证壳体刚性，也便于后期检修时快速拆解。上部平台作为安装基准面，布置有红外发生元件的固定位、多组调节旋钮、传感接口以及离心风机组件。风机采用蜗壳式离心结构，出风口正对加热区域，其作用并非单纯散热，而是在红外辐射加热过程中形成受控气流，一方面带走工件表面挥发物，另一方面平衡局部温度，避免热点集中造成的工件变形或过烧。

　　平台上的多组旋钮对应不同回路的功率调节或温度设定，工程人员可根据工件材质、目标温度和节拍要求，分区调整红外输出强度。两个圆形沉台可用于放置试样或安装定位治具，周边预留的螺纹孔能够适配不同夹具，使装置在多品种小批量生产中快速切换工况。从安装边界看，整机底面为平整安装面，可直接固定于工作台或机架台面；侧面预留走线空间，后部或侧部应留出接线与维护距离，风机进风侧不得紧贴遮挡物，否则会显著降低风量并引起电机温升异常。设计时优先考虑热膨胀对装配精度的影响，上部平台与箱体之间通过多点螺钉连接，受热后变形可被均匀分散；风机与平台连接处建议设置减震垫，以降低运行振动对温控传感元件的干扰。电气元件集中布置在箱体内下部，与上部高温区形成物理隔离，

　　减少热辐射对控制板寿命的影响。红外加热相比传统接触式加热，具有升温快、热惯性小、易于实现局部控温的优势，但在结构设计中必须处理好热源与风机、传感器、壳体之间的热平衡。该装置将风机、调节单元、安装接口和控制箱体整合为一体，减少了外部管路与零散支架，工位布置更加紧凑。对于结构设计人员而言，建模时需要重点核对风机蜗壳与平台的配合间隙、旋钮轴的伸出长度、沉台与加热中心的相对位置，以及箱体板件的折弯止裂与螺钉过孔间隙；对于设备选型人员，则可依据工位所需加热面积、温度范围和通风条件，判断该装置是否满足安装与工艺要求。整体结构没有复杂传动链，可靠性主要取决于风机寿命、红外元件耐温性能以及电气接线的牢固程度，日常维护集中在进风口清洁、接线紧固和温度校准。
