汽车传感器长条形注塑外壳结构设计

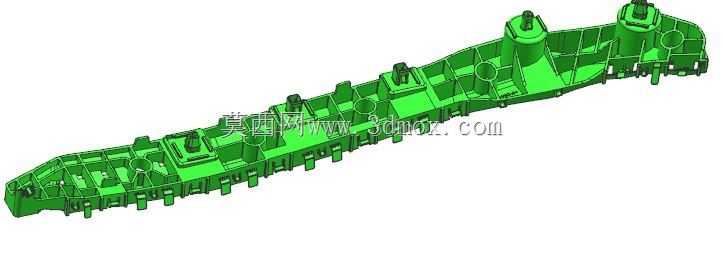

　　这款长条形注塑壳体属于车载传感系统的配套承载结构件，整体采用狭长型变截面布局，顺着安装空间的走向做了多段式轮廓适配，壳体两端预留的沉头安装孔可直接通过螺栓固定在车身钣金或者设备安装基座上，孔位周边做了局部加厚处理，避免锁附螺丝时出现应力开裂。壳体表面分布的多组圆形凸台，一部分用于内置传感元件的定位卡接，另一部分作为后续装配的对接基准，凸台高度统一控制在装配公差允许范围内，保证内部PCB板或者感应组件装入后不会出现窜动。

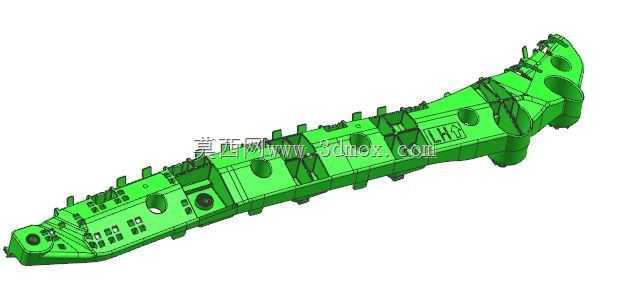

　　从实际使用场景来看，这类壳体大多部署在汽车底盘或者动力舱周边的狭长安装空间内，既要给内部精密传感元件提供密闭防护，阻隔行车过程中飞溅的泥水、粉尘，还要耐受舱内高低温交替变化带来的形变影响，因此设计阶段在壳体侧壁均匀布置了交错的加强筋，既提升了整体抗弯刚度，避免长条形构件在长期振动环境下出现翘曲变形，又不会过多增加塑件壁厚，防止注塑生产时出现缩痕、填充不足等缺陷。

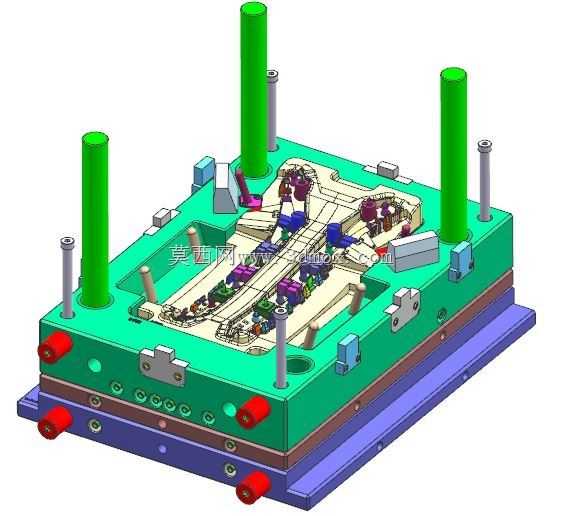

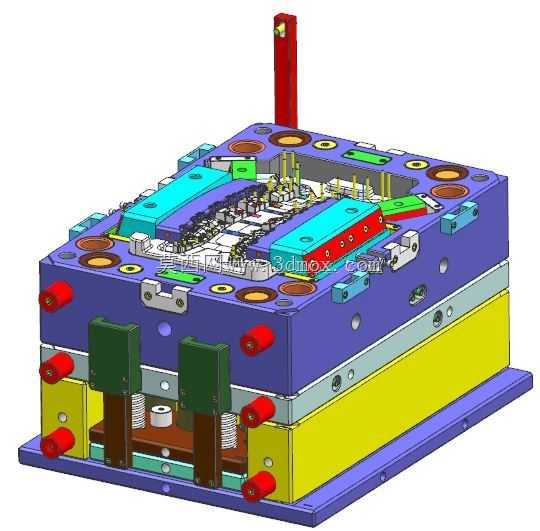

　　壳体上开设的多组方形镂空与卡槽，并非单纯的减重设计，部分槽位用于对接线束接插件，让内部传感器的引线可以顺着预设的走线槽规整引出，避免线束在壳体内部晃动磨损；另一部分卡槽则用于和配套的上盖或者密封垫卡合，装配时无需额外打胶即可实现初步定位，后续再通过周边的卡扣完成锁紧，大幅提升产线装配效率。沿着壳体长度方向分布的多个定位柱，在注塑模具开模时也可作为顶出机构的受力点位，保证塑件顶出时受力均匀，不会出现顶白、变形问题。

　　考虑到注塑成型的工艺特性，壳体所有转角位置都做了统一的圆角过渡，既避免了应力集中导致的结构失效，也优化了熔融塑料在模腔里的流动路径，让长条形模腔的末端也能获得足够的填充压力。壳体不同区段的壁厚做了渐变过渡，在安装孔、对接凸台等受力位置适当加厚，在非受力的平面区域适当减薄，既控制了整体用料成本，也让塑件冷却时的收缩量尽可能均匀，减少成型后的翘曲变形量。

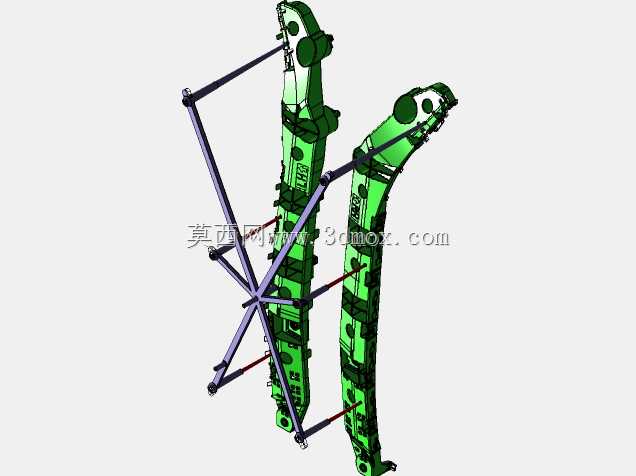

　　在安装边界层面，这款壳体的外轮廓完全贴合目标安装空间的曲面走向，两端的安装孔位间距严格匹配车身预装点位的尺寸，装配时无需额外修改周边构件即可直接对位。壳体朝向安装面的一侧预留了密封胶条的嵌槽，装入密封件后可以实现IP67级别的防护效果，满足车载零部件的防水防尘要求。外露的对接面做了平整度控制，保证和配对构件装配后不会出现局部间隙，避免振动工况下产生异响。

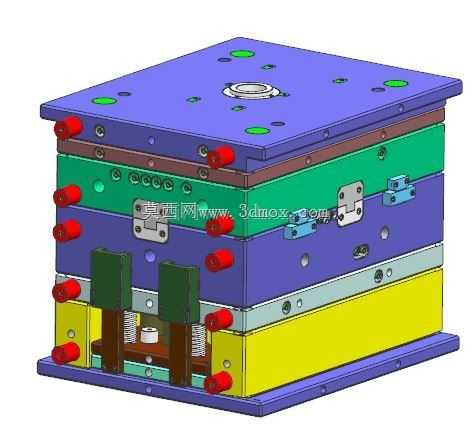

　　从结构设计的逻辑来看，这款壳体没有采用复杂的异形曲面，整体以规则的拉伸特征加局部凸台、卡扣为主，既降低了模具的加工难度，也让后续的修模、改模更加便捷。侧壁上的标识区域采用下沉式设计，后续可以通过激光雕刻或者模内注塑添加产品编号、参数标识，不会因为长期摩擦出现标识脱落。多组对称布置的卡扣结构，让上下壳体的装配无需使用螺丝，减少了整机的零件数量，也降低了后期回收拆解的难度。

　　针对车载环境的振动要求，壳体内部的筋位同时充当了内部元件的支撑结构，传感组件装入后，筋位可以从多个方向限制其位移，即使在高频振动工况下，内部元件也不会和壳体发生碰撞。部分筋位还预留了走线缺口，线束可以顺着筋位的走向布置，通过卡扣固定后，不会在车辆行驶过程中出现晃动磨损。壳体末端的大尺寸开孔用于对接外部线束插头，开孔周边做了加厚翻边，提升插拔插头时的结构强度，避免反复插拔导致孔位开裂。
