正弦旋转驱动式工件清洁工作站

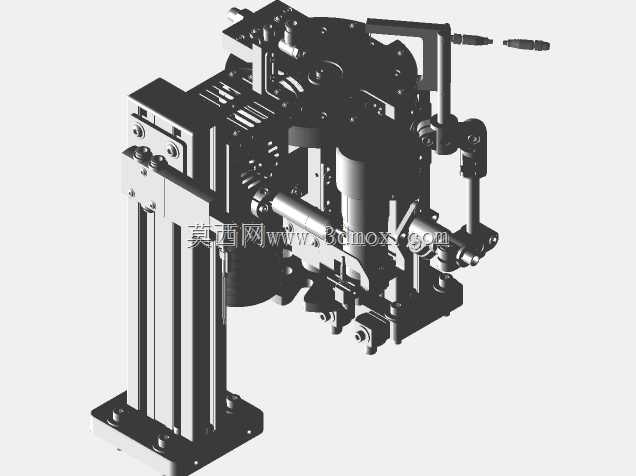

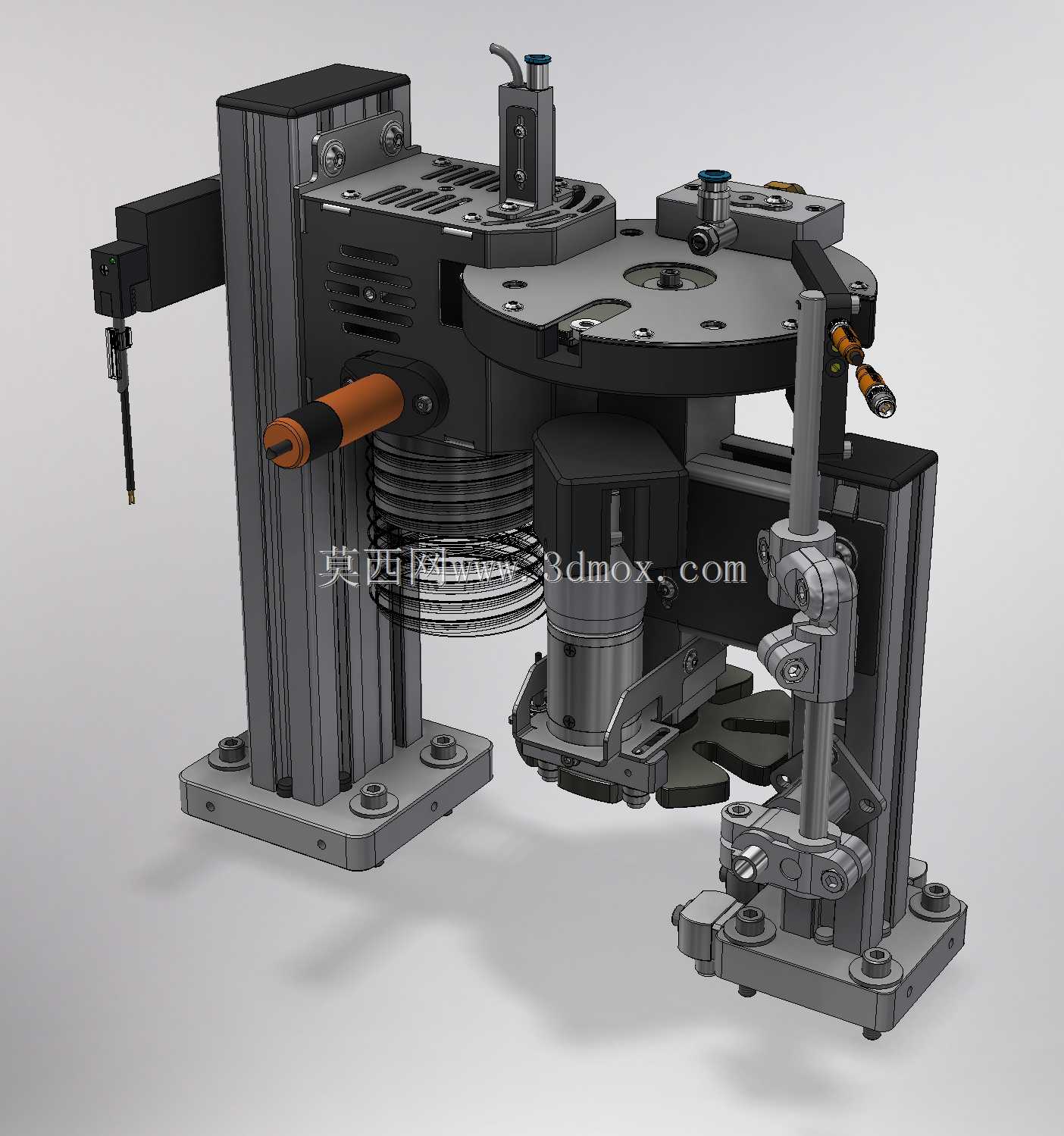

　　这套正弦旋转驱动的清洁工作站，主要面向精密加工、自动装配及检测工位中对小型工件表面进行定点吹扫、清洁或工位转换的应用需求。在实际产线布局里，这类装置常布置于机加工下料口、装配线过渡段或视觉检测前道，用于清除工件表面残留的切屑、冷却液、粉尘及微小异物，避免杂质进入后续装配或测量环节而影响产品一致性。设备采用立式与回转结合的结构形式，底部为多组安装支脚，可直接固定在铝型材工作台面或钢制机架上。安装面需要保证足够平面度，支脚位置预留螺栓过孔，现场调试时可通过垫片调整整体水平，从而降低旋转过程中的偏载与振动。主体支撑以型材立柱为骨架，兼顾刚性与轻量化，立柱上集成了纵向执行单元、走线空间及传感器安装位，便于在有限占地内完成多方向动作配合。

　　中部回转盘承担工件承载与工位切换功能，其下方布置驱动与定位组件，能够按照正弦曲线规律实现平稳的旋转驱动。与普通间歇转位相比，正弦驱动在启停阶段加速度变化更连续，可减小冲击、抖动和定位过冲，这对于携带小型精密件、软管或喷嘴的清洁工位尤为重要。回转盘周边设置多个工位，可分别对应上料、吹扫、清洁、检测或下料，不同工位之间通过程序协调节拍，使清洁动作与上下料动作并行，从而缩短单件循环时间。清洁执行部分包含可调节的喷嘴、夹持支架及管路附件，喷嘴位置可根据工件外形进行多自由度调整。针对盲孔、凹槽、台阶面等容易藏屑区域，可通过改变喷嘴角度、高度及喷射方向实现定点清理；若配合压缩空气、真空抽吸或少量清洗介质，还可适应干式吹扫与微量湿式清洁两种工况。

　　管路沿立柱和回转部件附近布置，并在活动区域预留弯曲半径，避免长期往复运动造成干涉、磨损或脱落。侧面设置的横向操作组件与手柄结构，可用于手动调试、维护解锁或辅助定位。设备在自动运行时由驱动元件完成动作切换，在换型或故障处理时则可通过手动机构将相关部件移至安全位置，方便人工检查喷嘴状态、清理堵塞物或更换易损件。多处关节采用铰接与锁紧结合的方式，调试完成后能够稳定保持设定姿态，避免长期运行中因振动导致位置漂移。从结构设计思路看，该工作站强调模块化与可扩展性。立柱高度、回转盘直径、喷嘴数量以及夹具形式都可以根据工件尺寸和工艺要求进行调整；底座安装孔距、外轮廓包络和运动行程则决定了其在产线中的集成边界。

　　选型时需要重点核算回转直径范围内是否与周边护栏、输送线、机器人末端或其他设备发生干涉，同时确认上部升降机构在最高、最低位置时的安全净空。对于带有电气元件和传感器的版本，走线应与气管、液管分开敷设，接头处保留维护余量。该装置的功能并不局限于清洁本身。在一些自动化场景中，它也可作为工件姿态转换台、预定位台或吹扫检测复合工位使用。回转盘上的定位座可根据工件外形更换，以适应多品种小批量生产；正弦驱动曲线则有利于提高运行平顺性，降低紧固件松动风险。整体结构紧凑，动作路径清晰，适合嵌入已有自动化单元，也可作为独立工位配合人工上下料使用。
