这套顶部右侧发动机稳定总成主要服务于横置或紧凑布置的小型动力舱,作用不是承担发动机全部重量,而是在悬置主支撑之外补充一个侧向约束点。车辆起步、换挡、急加速或通过颠簸路面时,动力总成会绕曲轴方向产生扭转和横向摆动,若没有这根稳定杆进行限位,发动机舱内的进排气、线束、冷却管路和换挡机构都会受到反复拉扯,驾驶室内也容易出现抖动、异响和踏板振动。该总成通过杆身、橡胶或聚氨酯衬套、支架及紧固件,把发动机缸体上的连接点与车身侧安装位连接起来,形成一条具有一定弹性的传力路径。

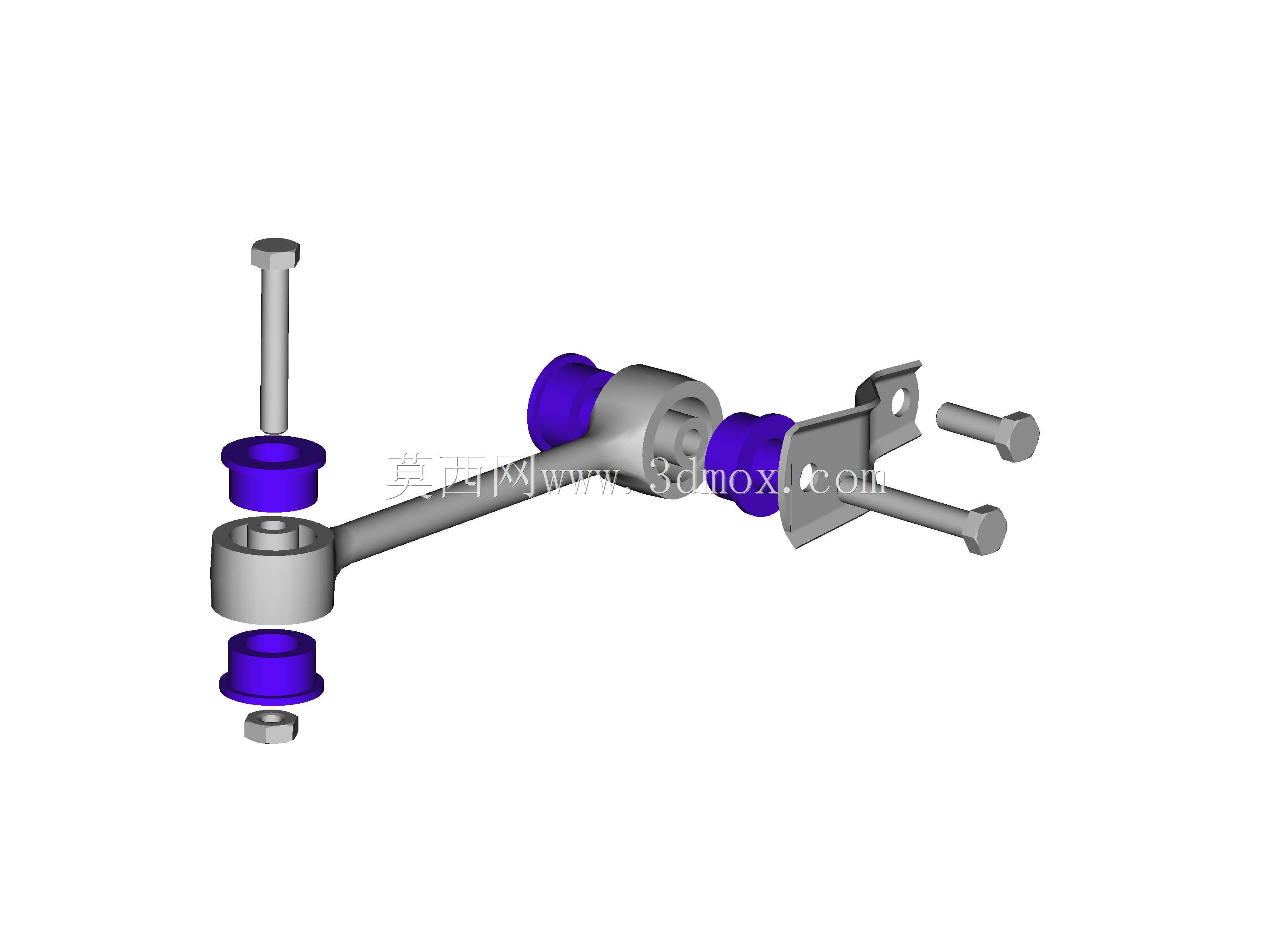

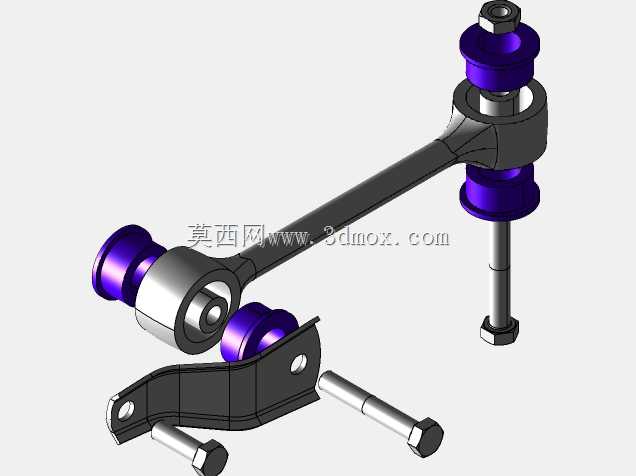

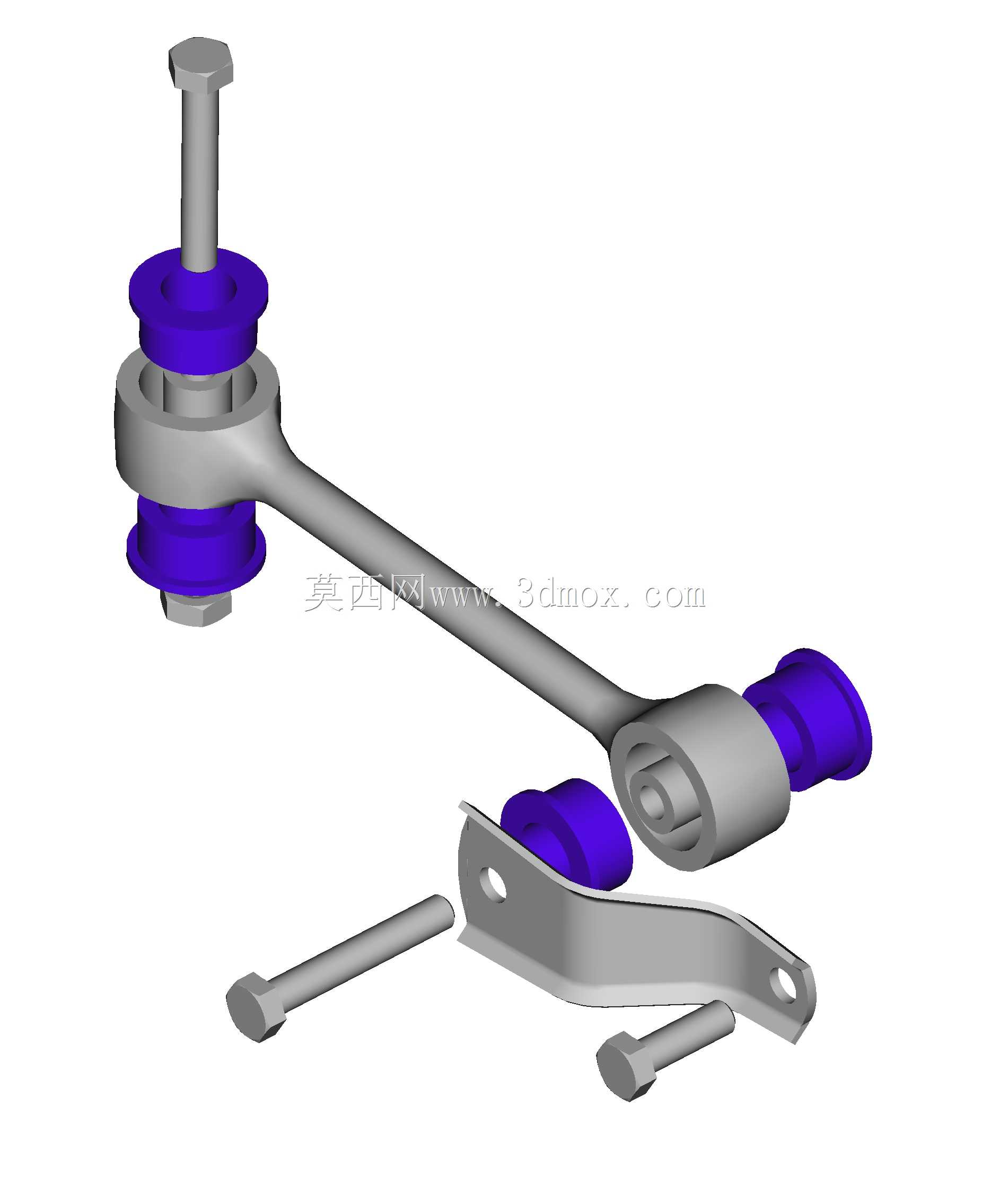

从结构上看,杆体是典型的细长传力件,一端为带孔的环形端头,用于穿过螺栓并压入衬套;另一端为球头或销轴式连接端,同样通过弹性衬套与支架配合。中间杆身采用圆滑过渡的截面,目的不是追求外观,而是在有限重量下提高抗弯和抗扭刚度,同时避免应力集中在端头与杆身交接处。环形端头内部的衬套分为内外金属层和中间弹性层,内圈与螺栓贴合,外圈与杆体或支架孔形成过盈配合。弹性层允许小角度转动和微量位移,能够吸收高频振动;当发动机摆动幅度增大时,衬套又会迅速进入刚度上升区,限制位移继续扩大。
设计这类稳定杆时,首先要明确它在整个悬置系统中的角色。它属于辅助限位件,不能把刚度做得过高,否则会把发动机振动直接传入车身;也不能过软,否则限位不足,导致动力总成与周边件发生碰撞。杆长、孔位、端头角度和衬套硬度需要与主悬置共同匹配。较短杆身适合早期紧凑布置,能够把发动机约束在较小的摆动范围内;杆身加长后,发动机整体位置可向前调整,为化油器、喷射系统或进气管路让出空间。模型中对两种布置思路都有所体现:杆体长度变化会直接改变发动机的平衡位置,而支架孔位则决定安装后是否需要额外调整。
衬套是总成性能的关键。传统橡胶衬套在隔振和耐久之间取折中,低温下容易变硬,长期使用后会出现老化、开裂和塌陷。模型中采用聚氨酯衬套进行等效表达,这类材料的特点是阻尼和刚度可通过配方调整,抗撕裂和耐油性能通常优于普通橡胶,路感更直接,适合对操控稳定性要求较高的场景。但聚氨酯并不意味着越硬越好,硬度过高会把怠速振动和齿轮啮合噪声传入座舱;硬度过低则会削弱限位能力。实际选型时需要结合发动机质量、悬置刚度、车身连接点刚度以及目标驾驶风格进行匹配。
安装边界方面,环形端通过螺栓穿过衬套内孔固定在发动机缸体附件位置,螺栓轴线应与衬套中心重合,拧紧后不能让杆体处于明显预扭状态。若初始安装角度偏差过大,衬套在静态时就已经发生畸变,车辆运行中很快会出现单侧磨损和异响。另一端支架通过两个紧固件固定在车身或副车架侧,支架本身采用折弯成型结构,兼具定位面和加强翻边,能够在不大幅增加重量的情况下提高局部刚度。支架孔位与杆端衬套之间需要保留足够的摆动间隙,避免满舵跳动或发动机大角度扭转时金属件相互接触。
外形尺寸上,杆体长度决定发动机与车身连接点之间的跨距,端头直径由衬套外径和螺栓规格决定,支架轮廓则受周边管路、线束和防火墙距离限制。建模时需要特别关注几个配合面:衬套外圈与杆孔的同轴度、内孔与螺栓的间隙、支架安装面的平面度,以及杆体在极限摆动时与支架边缘的包络距离。若只按静止状态建模,容易忽略发动机跳动时的运动干涉;正确做法是把杆体、支架、螺栓和衬套作为一个运动副检查,在发动机上跳、下落、扭转和侧倾几个极限姿态下观察周边间隙。
在维修和改装场景中,这类稳定总成常被用来改善老车动力总成晃动过大、换挡模糊、起步顿挫等问题。更换衬套时应同时检查杆端孔是否失圆、支架是否裂纹、螺栓是否变形。聚氨酯衬套压入前可使用适当润滑,内孔与螺栓之间则应保持干净,避免拧紧后出现滑移噪声。支架安装面若有油漆、焊渣或油污,会降低摩擦定位效果,导致紧固后仍产生微小错位。
三维建模时,杆体适合采用扫略或放样方式建立,端头与杆身连接处要保留圆角过渡;衬套需要分别表达金属内圈、弹性体和外圈,不能简化成单一圆柱,否则后续装配和运动分析会失真。支架应体现折弯、加强筋和安装孔的真实关系,螺栓长度要包含螺纹段、光杆段和头部高度,并留出拧紧余量。对于结构设计人员而言,这个模型的价值不在于复杂曲面,而在于它完整呈现了一个小总成如何通过杆、衬套、支架和紧固件共同实现隔振、限位和安装定位。
- 全部评论(0)
- 模板大小: 2.18 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: STEP / IGES,Rendering,FreeCAD
- 软件分类: 汽车
