这套中央悬架连杆机构主要用于中小排量摩托车后悬挂系统,把后轮受到的冲击通过摇臂、连杆和减震支柱传递到车架上部,从而在有限的车身空间内获得更线性的支撑特性与渐进式阻尼效果。与传统双侧外置减震相比,中央布置能够让质量更集中在车辆纵向中心附近,减少侧偏时左右受力不均带来的干涉,同时为排气、链条和后轮周边留出更规整的布置空间。

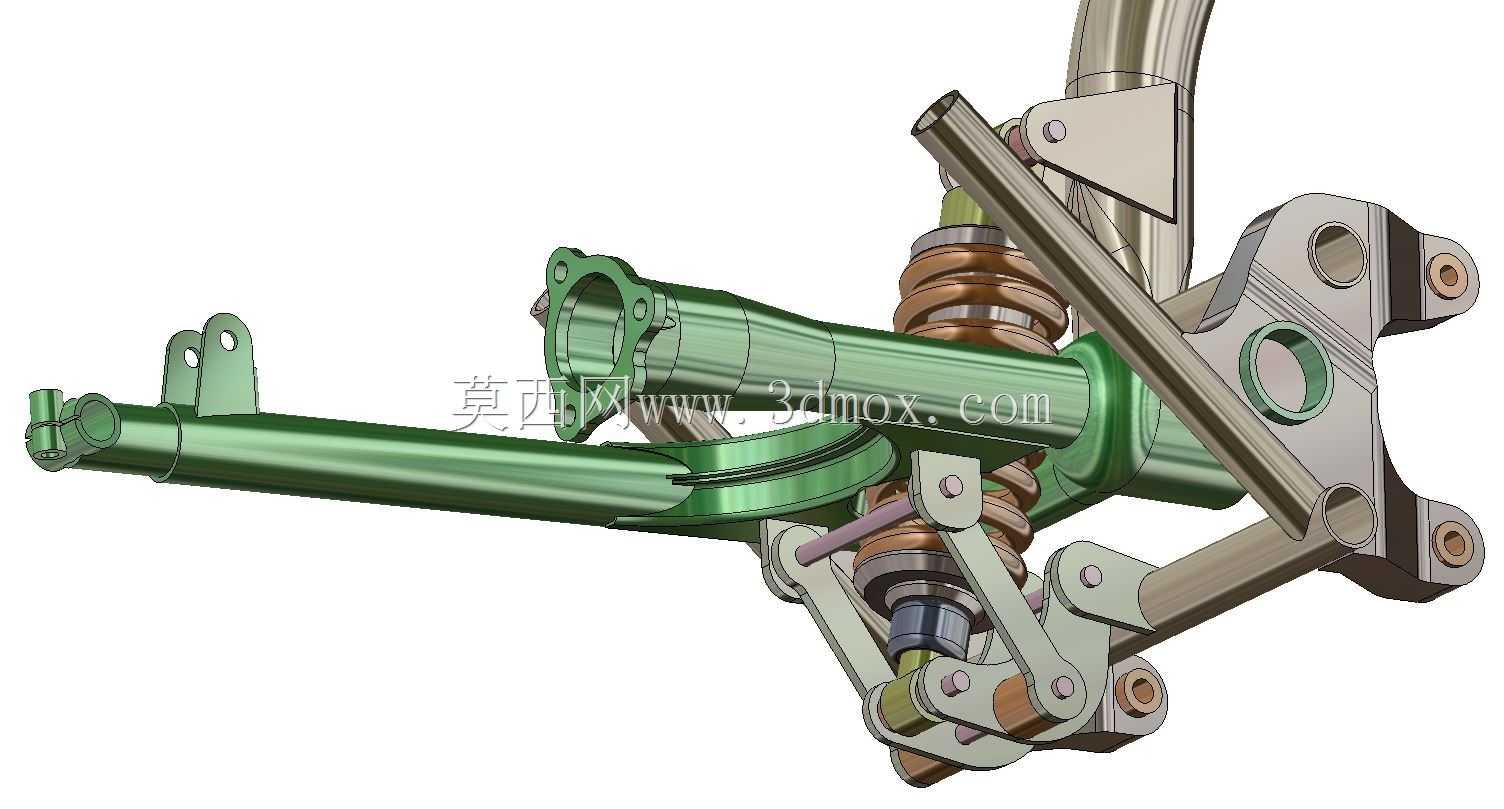

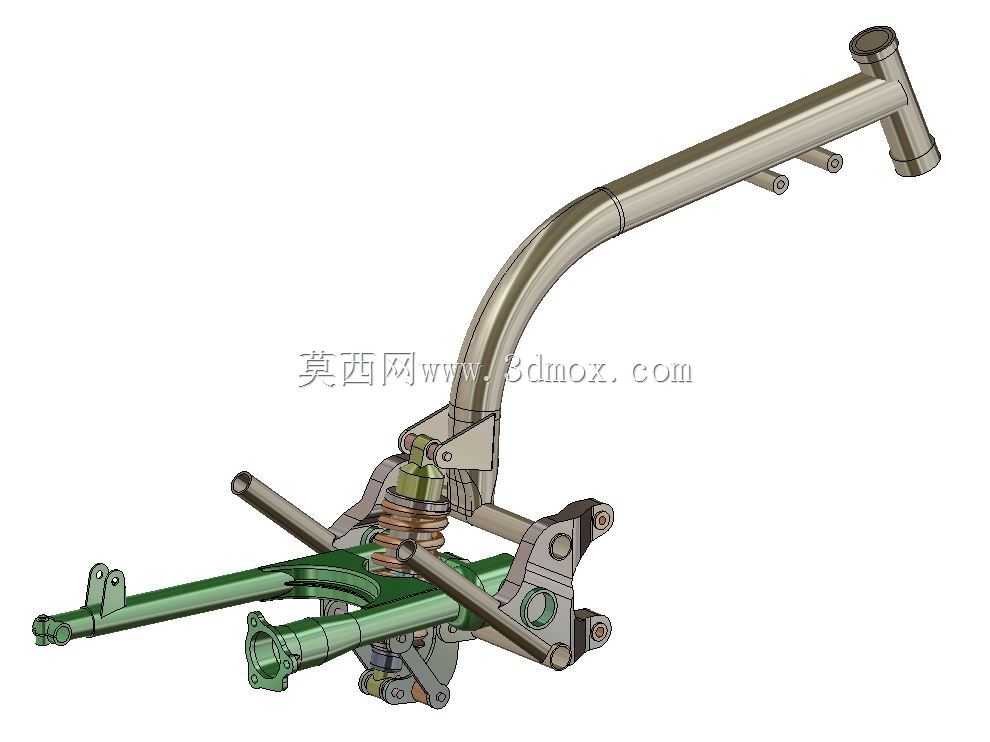

从结构上看,弯管立柱承担上部连接与传力任务,下端通过多组铰接板与横向摇臂相连;摇臂内部保留了轮轴安装通道和加强筋,两侧伸出的轴销用于连接后轮、制动卡钳或传动部件。连杆并非简单的直杠杆,而是采用多铰点比例放大的方式,把车轮跳动转化为减震器活塞的可控位移。这样做的好处是在小冲击时保持较低的初始刚度,提升轮胎贴地性;在大压缩行程下,杠杆比逐渐变化,能够抑制减震器触底,适合城市铺装路、乡村破损路以及轻度非铺装路面交替使用的场景。

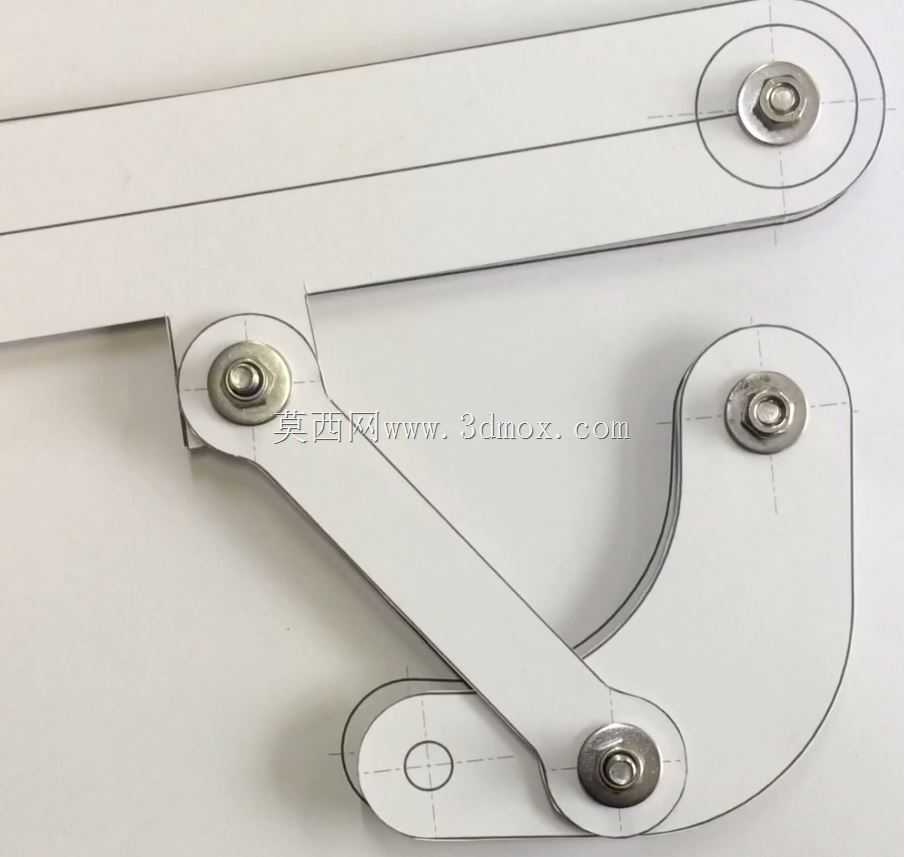

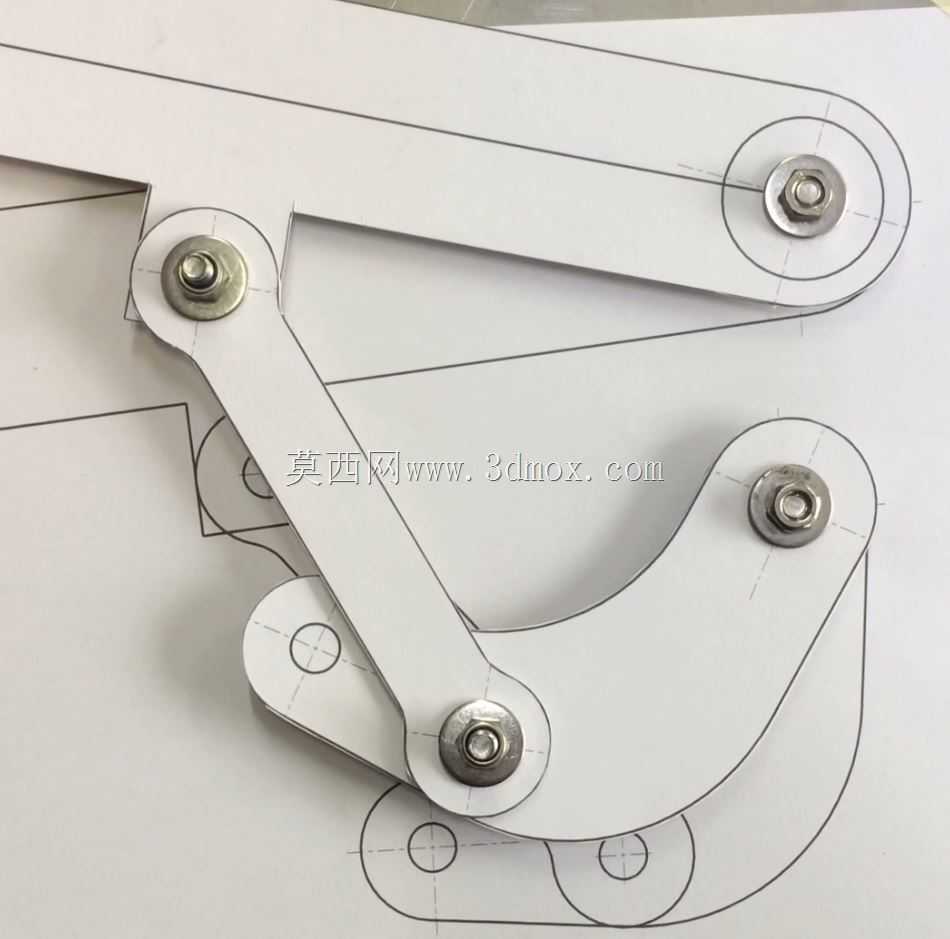

设计过程中需要反复校核摆臂、框架和减震支柱之间的运动包络。车轮上下跳动时,各铰接点不能与车架主梁、排气管、链盒或后轮轮胎发生干涉;减震器安装角度也会随行程变化,若初始角度过大,侧向分力会增加衬套磨损,若过小则无法充分利用阻尼行程。建模时通常先锁定后轮轴中心线、车架上安装点和减震器固定点,再反推连杆铰点位置,使整条运动曲线在常用载荷区间保持平滑。

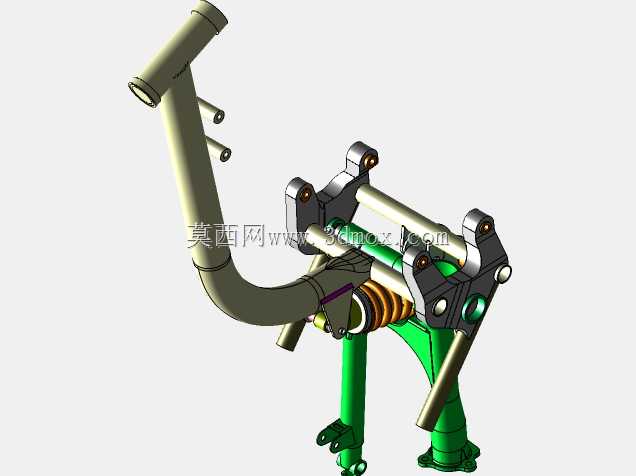

外形尺寸方面,上部弯管沿车架纵梁方向延伸,安装边界要避开油箱底部和座垫下方的线束空间;下部横向摇臂跨过后轮宽度方向,轴端需要预留制动、链轮和链条调节余量。各板件厚度、轴销直径和衬套宽度不能只按静态强度确定,还要考虑制动反扭矩、链条拉力以及弯道侧向力叠加后的复合工况。铰接区域采用双层板或局部凸台加强,能够在控制重量的同时提高疲劳寿命。
实际装车时,中央悬架还承担着统一左右受力的作用。后轮遇到单侧凸起时,摇臂会把扭转趋势传递到连杆和减震器,再由车架整体吸收,因此连接螺栓的预紧力、衬套刚度和焊接位置都直接影响操控手感。若连杆比设置不当,容易出现初段过硬、末段过软或者减震器行程利用率低的问题;若摇臂刚性不足,加速和制动时还会产生多余的形变,影响链条张紧稳定性。
在三维建模层面,这类模型适合用于悬架运动学校核、装配干涉检查以及改装方案验证。工程师可以围绕铰点调整杠杆比,观察减震器压缩量与车轮跳动量之间的关系,也可以在摇臂表面增加减重孔前先判断应力路径。对维修和改装人员而言,完整的装配关系能够帮助理解中央悬架与普通双枪减震的差异,尤其是衬套压装方向、螺母锁紧位置和各活动关节的润滑边界。整体来看,该机构不是孤立的减震支架,而是连接车轮、车架和动力传递系统的关键受力总成,其几何布置、铰接比例和安装边界共同决定了摩托车后悬挂的舒适性、稳定性和耐久表现。
