双足轮式人形机器人头部与腿部结构

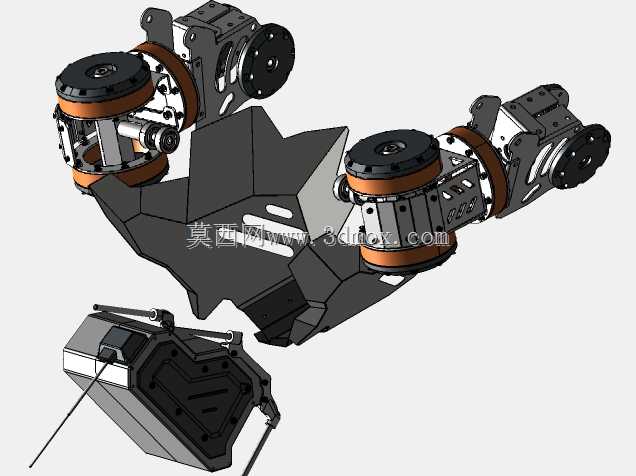

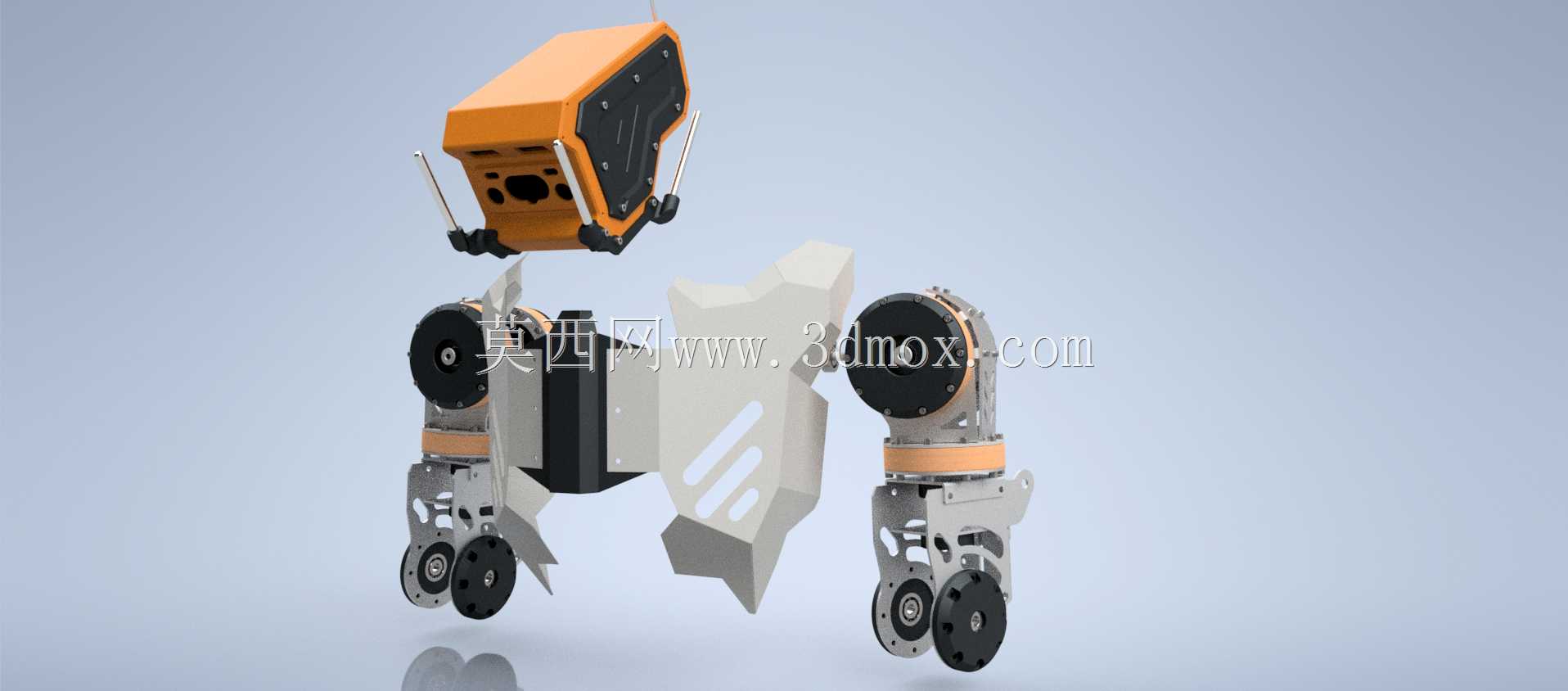

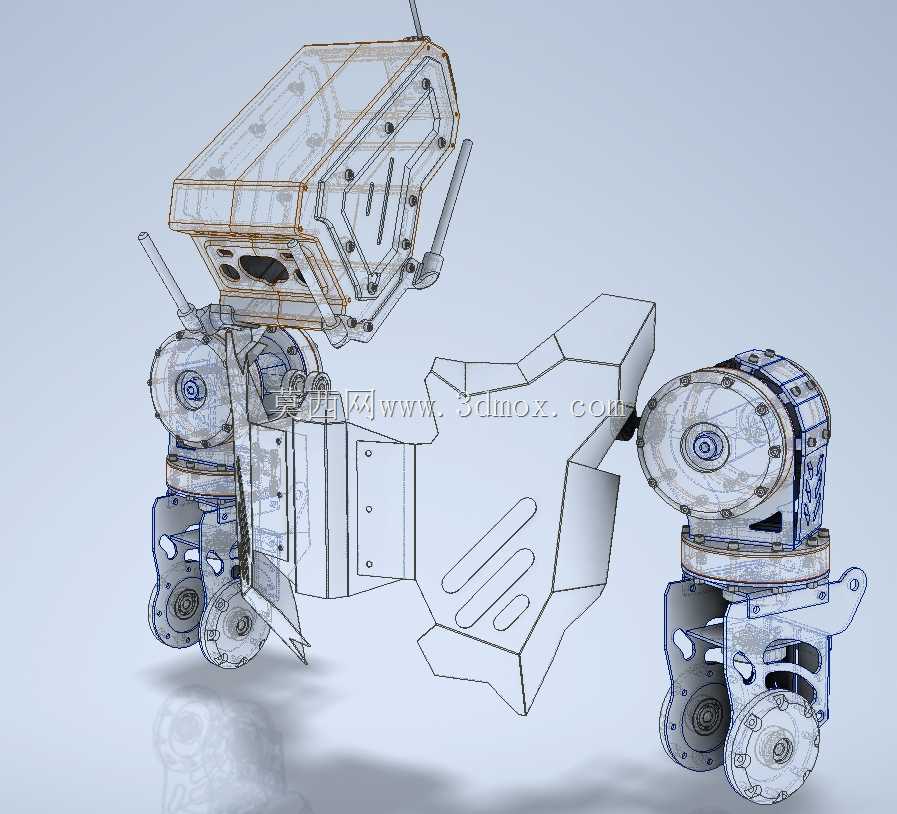

　　这套结构围绕小型双足轮式人形机器人展开，重点呈现头部舱体、躯干连接段以及左右腿部执行单元的装配关系。头部采用带多面开窗的盒式舱体，内部可容纳视觉模组、主控板与天线组件，外壳通过折弯与加强筋组合提升刚性，同时在边角处预留安装柱，便于传感器与上盖的固定。腿部以轮式移动为基础，在踝部集成驱动轮与支撑轮，关节处布置谐波或伺服执行件，使整机既能保持人形外观，又能在平整地面快速移动，适合教学实验、服务引导、巡检演示以及机器人竞赛中的快速原型验证。从结构设计角度看，模型把外观覆盖件与内部传动骨架分开表达。外壳多为薄壁钣金或注塑件形态，表面开设散热孔与减重槽，既保护内部线缆和板卡，也控制整机重量；内部骨架则承担关节扭矩与落地冲击，轴承座、

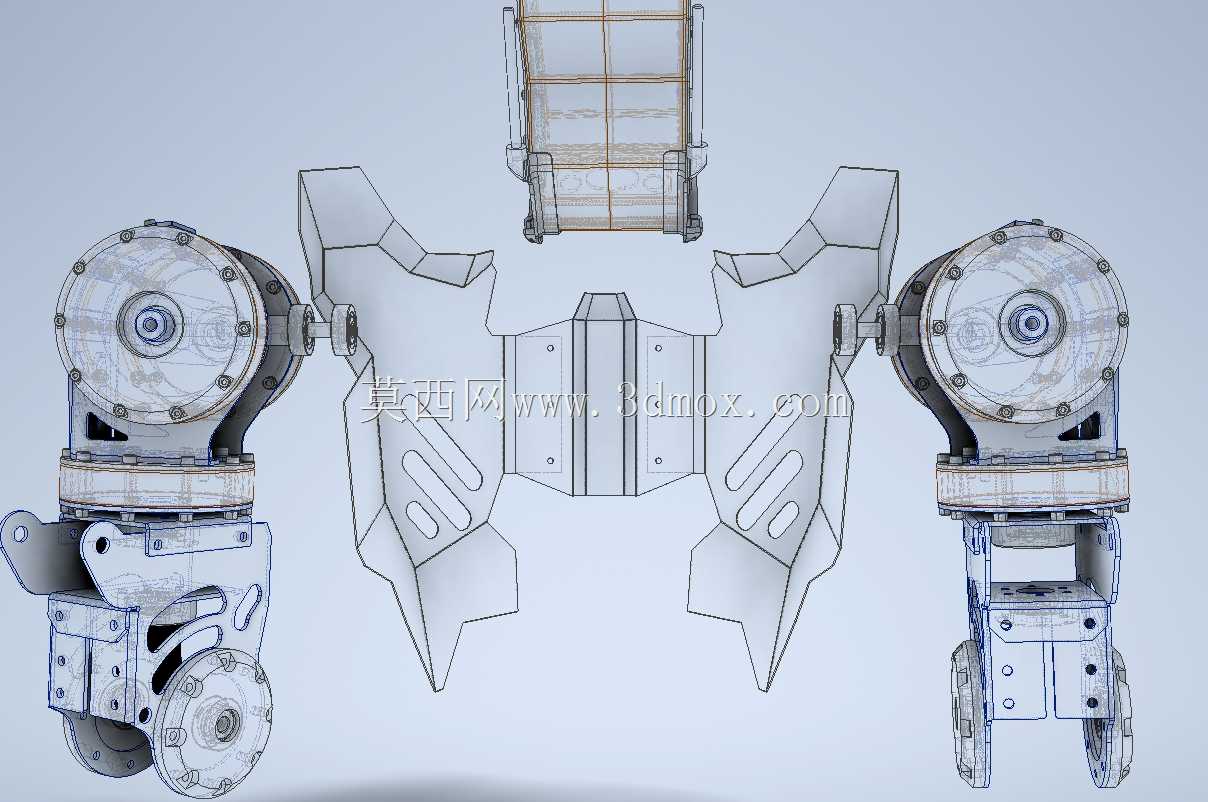

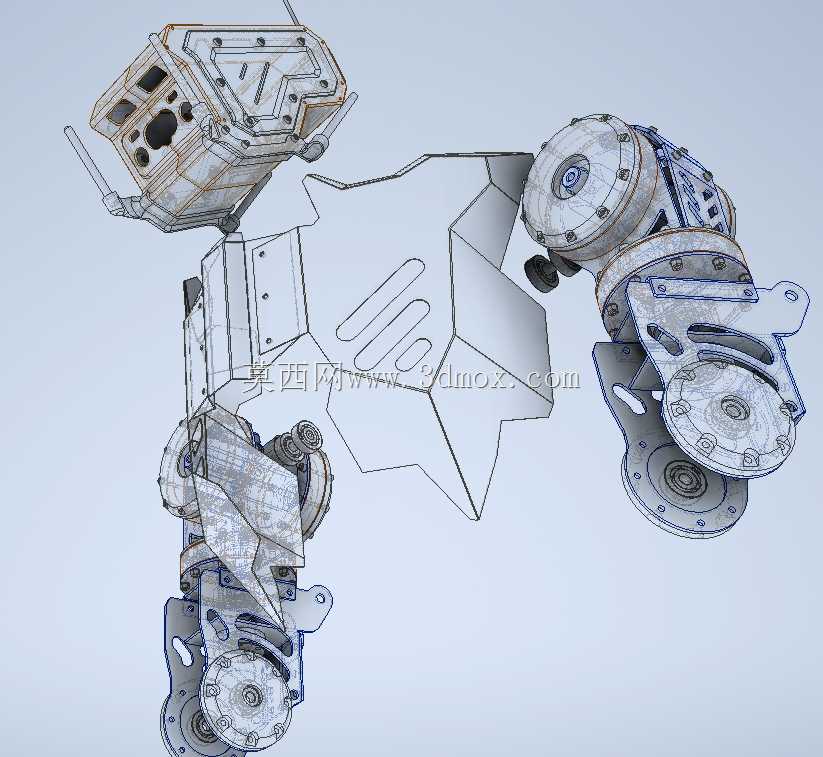

　　电机法兰和连接支架之间保留明确的配合面。左右腿部采用对称布局，髋部、膝部和踝部的旋转轴线清晰可见，设计时需要重点校核运动干涉，尤其是腿部弯折时外壳与关节舵机的间隙，以及线缆从躯干进入腿部后的弯曲半径。头部与躯干之间设置可俯仰或旋转的连接界面，方便调整视觉传感器朝向；躯干中段作为承上启下的构件，需要同时连接头部、双臂接口与双腿组件，因此在腹板上布置了多处螺柱和定位凸台。模型中可见的手臂接口虽然未完全展开，但已经预留机械连接位置，后续可扩展两自由度或多自由度机械手，用于抓取小物件、操作按钮或完成交互手势。安装边界方面，整机属于桌面级小型机器人范畴，腿部展开后占地宽度主要由两轮外缘决定，前后方向则受头部舱体与足部支撑轮廓限制。

　　结构布置时应将较重的电池和驱动板尽量靠近躯干中心，降低重心并减少轮式加速时的俯仰惯量。头部开窗位置需与摄像头、雷达或超声传感器视场匹配，避免外壳遮挡探测范围；腿部轮系直径不能过小，否则越障能力和地面适应性会明显下降，但也不能过大，否则会挤占膝部关节空间并破坏比例。在实际工程落地中，这类结构通常先按三维数模完成干涉检查，再拆分机加工件、钣金件、3D打印件和标准件。关节连接处要考虑轴承预紧、电机输出轴同轴度以及螺钉防松；外壳拼接处则要控制接缝误差，必要时加入定位销。线缆走线应沿骨架内侧布置，并在活动关节处预留服务环，防止反复转动后断线。若用于教学或展示，模型还可作为运动学分析的基础，通过定义各关节坐标系验证步态规划、

　　轮式平衡和头部视觉跟随动作。整体来看，该结构不是单纯的外观造型，而是把人形机器人常见的头部感知、躯干承载、轮式腿移动和手臂扩展需求整合到同一装配体中，对从事服务机器人、教育机器人和小型智能装备结构设计的人员具有直接参考价值。
