ABB YuMi协作双臂机器人结构设计

　　在3C电子、精密仪器、小家电等小件装配产线中，工位空间局促、来料种类多、动作重复度高且需频繁与人协同作业，传统六轴单臂往往受限于安全围栏与单侧作业范围，而双臂协作构型能够在同一工位完成取料、定位、插接、拧固与摆盘等复合动作。该模型还原的YuMi IRB 14000-0.5/0.5正是面向此类场景的紧凑型人机协作平台，其本体采用一体化基座承载两条七自由度手臂，单臂额定负载0.5kg，工作半径约559mm，重复定位精度可达0.02mm量级，适合连接器插装、螺丝锁付、小部件分拣、实验室样品处理以及线缆整理等精细任务。

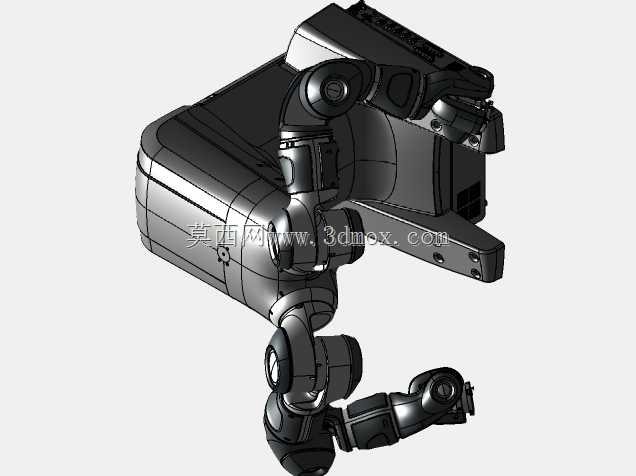

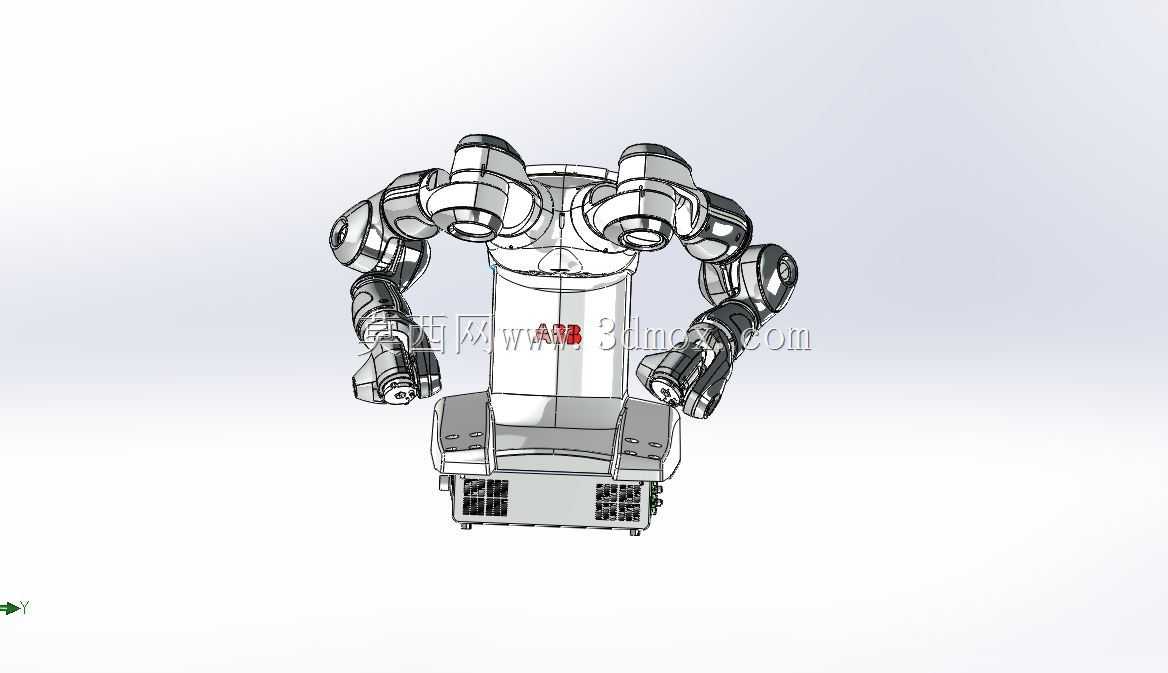

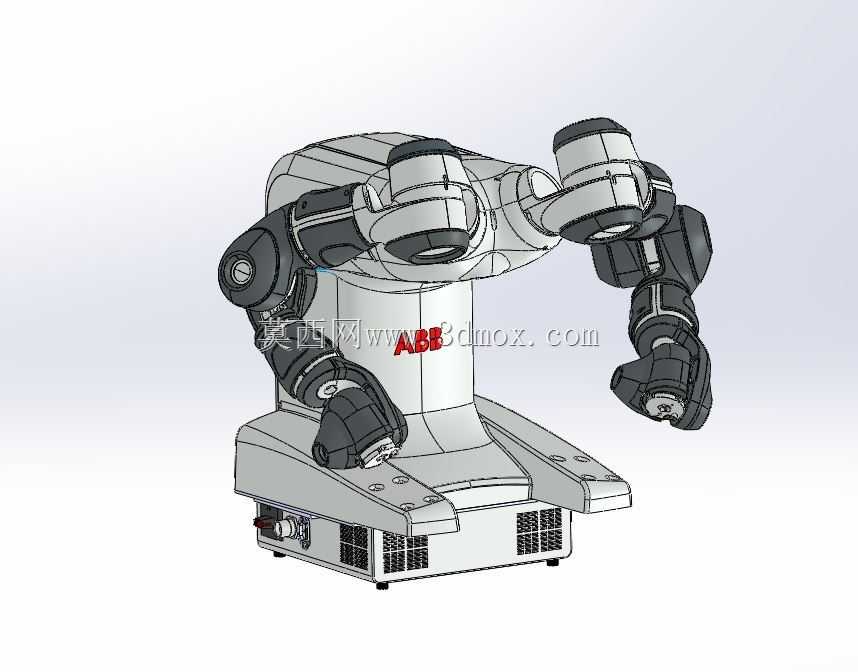

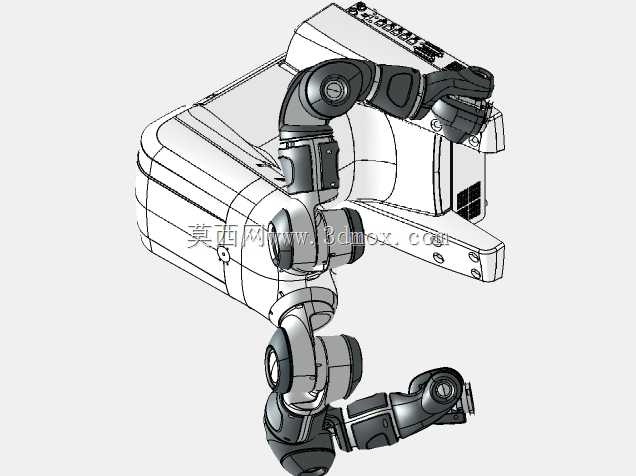

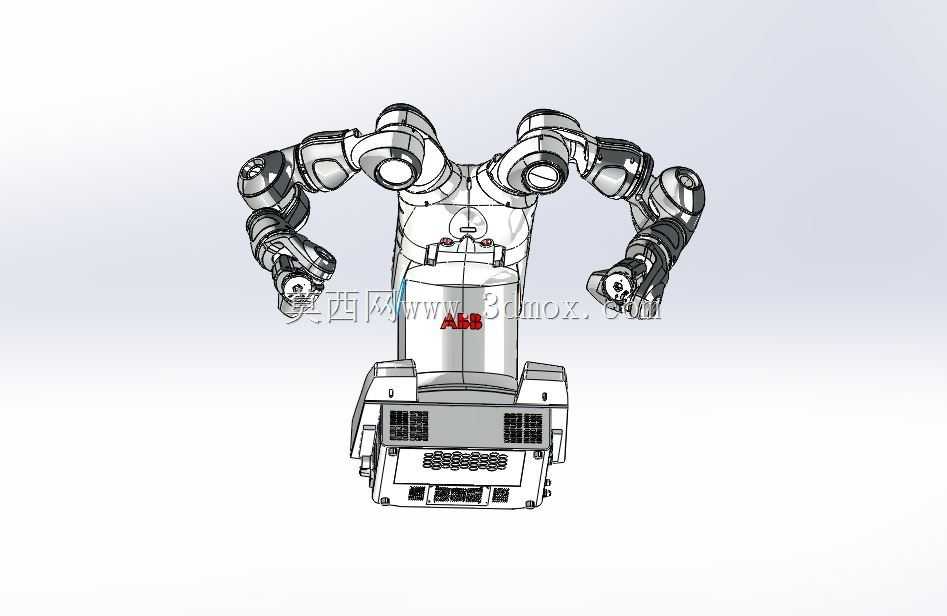

　　从结构布局看，设备将控制器、线缆与关节驱动高度集成于底座内部，外部走线简洁，双臂对称布置于躯干上方，肩部关节具备足够的俯仰与偏航能力，肘部与腕部采用中空走线设计，末端可换装夹爪、吸盘或视觉模块。底座前侧设置安装孔与散热格栅，既保证电控单元通风，又为台面固定提供定位基准；整机外形紧凑，占地面积接近小型台式设备，可直接放置于标准工作台或装配线旁，无需额外安全围栏即可在风险评估后与人并肩作业。

　　设计思路上，该构型优先解决“小空间、高柔性、安全协作”三个工程矛盾。关节采用轻量化壳体与低摩擦传动，配合力矩传感与碰撞检测，可在接触人体或异常阻力时快速限制作用力；双臂共享同一基座坐标系，减少多机标定误差，便于实现左右手协同，例如一手持件、一手执行装配。躯干部分预留电气接口与状态指示区域，方便集成末端执行器、视觉相机与外部IO；腕部负载虽不大，但在小件装配中足以覆盖常见连接器、塑料件与小型螺丝批头。

　　在产线规划时，需重点核算安装边界与作业包络。设备应固定于具有足够刚度的台面或支架，台面需承受整机重量及双臂快速运动产生的倾覆力矩；基座周围应预留维护空间，避免散热口被遮挡。双臂同时动作时，左右工作空间在躯干前方存在重叠区，轨迹规划需设置干涉避让区，防止肘部、腕部及末端工具相互碰撞。若配置夹爪或相机，还应将末端工具长度计入有效工作半径与安全距离，工件料盘、治具和按钮面板宜布置在双臂自然可达的扇形区域内，以减少关节大幅回转，提高节拍稳定性。

　　三维建模层面，该模型可用于工位布局验证、可达性分析、离线编程仿真和末端执行器匹配设计。工程师可在装配体中检查机器人与料仓、输送带、螺丝机及检测工位的相对位置，评估底座安装孔、维护开门空间和线缆弯曲半径；也可基于关节运动范围模拟典型取放路径，提前发现奇异点、超程或干涉问题。对于安全集成，模型还可用于确定光电保护、安全区域扫描和急停按钮的布置位置，使机械结构、电气接口与人机协作策略在设计阶段同步收敛。

　　实际用途并不局限于单一装配工序。在电子生产中，它可完成PCB上下料、连接器插接和标签贴合；在精密机械领域，可用于小零件摆盘、密封圈装配和量具上下料；在医药与实验室场景中，可执行试管搬运、试剂分配和样品分拣。其价值在于以较小占地提供双工位协同能力，降低对专用夹具和多台单臂设备的依赖，同时通过安全设计缩短人机协作工位的改造周期。结构设计人员在参考此类模型时，应结合具体工件重量、夹具质量、节拍要求和环境条件复核关节负载、安装刚度与维护空间，而不是仅按外形尺寸进行布置。
