两端铰接式重载液压油缸结构设计

　　该液压缸采用两端耳环铰接的安装形式，在工程机械、冶金设备、船舶甲板机械、大型工装夹具以及物料搬运装备中应用广泛。铰接结构允许缸体在工作平面内随负载轨迹产生小幅摆动，能够补偿安装座的加工误差、机架受力变形以及运动副磨损带来的位置偏差，相比刚性法兰安装更适合存在交变载荷和冲击载荷的场合。

　　从功能上看，该元件属于液压系统中的直线执行部件，将液压泵输出的压力能转换为活塞杆的往复机械运动。缸筒侧与杆侧分别设置油口，压力油进入无杆腔时推动活塞杆伸出，进入有杆腔时带动活塞杆缩回；通过换向阀控制油路方向，即可实现推拉动作，配合节流阀、平衡阀或比例阀还能完成速度调节、位置保持以及平稳加减速。对于起重、变幅、压紧、启闭等机构，这种油缸能够直接提供大推力，减少中间传动环节，使整机布局更加紧凑。

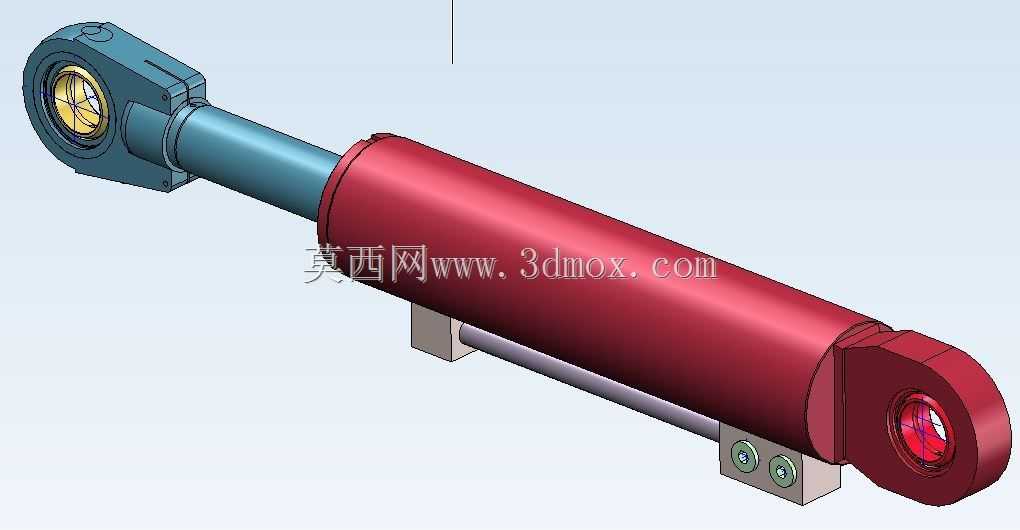

　　模型在结构表达上完整呈现了缸筒、活塞杆、两端关节轴承耳环、底部安装支座以及油口接口等关键部位。缸筒作为主要承压零件，其内径决定有效作用面积，壁厚需根据额定工作压力、材料屈服强度和安全系数进行校核；外圆与端面的加工质量直接影响端盖连接和密封装配。活塞杆表面通常需要高频淬火并镀硬铬，以提高耐磨性和抗腐蚀能力，其直径选择不仅关系到推力和速比，也影响受压稳定性。长行程油缸在完全伸出时，活塞杆相当于压杆，必须验算屈曲临界载荷，避免在重载工况下发生弯曲失稳。

　　两端耳环内设置关节轴承，使油缸能够绕销轴转动。这种设计在挖掘机斗杆驱动、自卸车举升、升降平台翻转以及闸门启闭机构中十分常见。关节轴承的内孔直径、耳环宽度和端面距离决定了销轴连接尺寸；选型时需要同时关注径向静承载能力、磨损寿命以及摆动角度范围。若两侧铰接点不同轴，会在活塞杆上引入附加侧向力，导致导向套偏磨和密封早期泄漏，因此在机架设计时应控制两侧支座孔的同轴度，并在装配时避免强行校正。

　　缸体下部附带的安装支座在模型中表现为带孔凸台结构，可用于固定支撑阀块、管路支架或接近开关。实际工程中，这类附属结构不能随意削弱主缸筒壁厚，凸台与筒体交接处应设置圆滑过渡，以降低应力集中。油口位置布置在缸筒侧面，连接液压管路时需预留扳手空间和软管弯曲半径；若油缸随机构摆动，管路应采用软管或加装旋转接头，防止反复弯折造成疲劳破裂。

　　密封与导向系统虽然在外观模型中不可见，却是油缸设计的核心。活塞处通常设置双向密封和耐磨环，分隔两腔压力油；杆端则由防尘圈、杆密封、缓冲环和导向套共同组成，防止外部污染物进入和油液外漏。对于高压、高频往复工况，密封材料的耐温性、挤出间隙和摩擦特性必须与液压介质匹配。导向套长度需根据侧向力大小确定，过短会加剧活塞杆偏磨，过长则增加摩擦和结构尺寸。

　　从安装边界看，选用此类油缸时首先要确定缩回总长、伸出总长和行程三者关系。两端铰接点的中心距是整机机构运动分析的基本尺寸，行程不足会导致机构无法到位，行程过大则可能使死点位置变化并增加成本。销轴直径、耳环宽度、油口螺纹规格以及缸体外径共同决定周边结构的预留空间。若用于户外设备，还需考虑活塞杆暴露长度、环境腐蚀、泥沙侵入和低温启动等因素，必要时增加防护罩或采用特殊镀层。

　　在三维建模过程中，该模型可作为机构仿真的基础构件使用。设计人员应将油缸简化为可伸缩部件，以两耳环中心作为运动副定位点，通过改变两中心距模拟伸缩过程，进而检查机构极限位置、干涉区域和驱动力臂变化。对于承载较大的工况，还应结合有限元分析对缸筒底部、耳环焊缝、销轴接触区和支座螺栓进行强度评估，确保在峰值压力和冲击载荷下不发生塑性变形。

　　整体而言，该结构体现了重载液压执行件的典型设计思路：以承压缸筒和活塞杆传递轴向力，以铰接耳环适应安装与运动误差，以密封导向系统保证耐久可靠。结构设计者在选型或深化设计时，应围绕负载曲线、行程、安装距、铰接角度、油口方向和维护空间进行综合权衡，而不是单独追求推力指标。
