60毫米带钥匙铜制挂锁结构设计

　　这款60毫米规格的挂锁，在日常安防场景里的适配范围很广，从厂区工具箱柜门、户外设备检修舱门，到仓库周转箱、临街商铺的卷帘门副锁，都能看到这类挂锁的使用身影。不同于小型箱包挂锁，60毫米的锁体宽度预留了足够的内部锁簧排布空间，锁梁的有效净高和直径也对应提升，既能穿过更粗的锁扣吊耳，也能抵御普通工具的剪切、撬动，在民用安防和工业临时闭锁场景里都能胜任。锁体采用方正的黄铜壳体造型，一方面黄铜本身的耐腐蚀属性适合户外、潮湿工况，长期暴露在雨水、粉尘环境里不容易出现壳体锈蚀卡滞；另一方面规整的六面体结构在加工时更容易装夹定位，铣削锁梁孔、钥匙插孔的工序精度更容易保证，批量生产的一致性更好。底部伸出的金属锁舌片带安装孔，

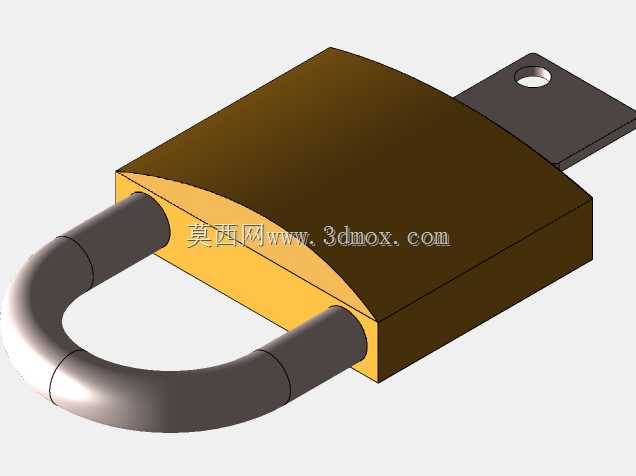

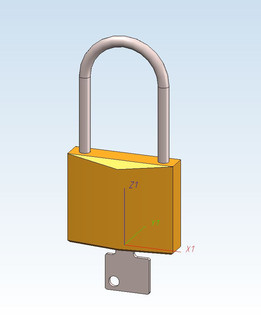

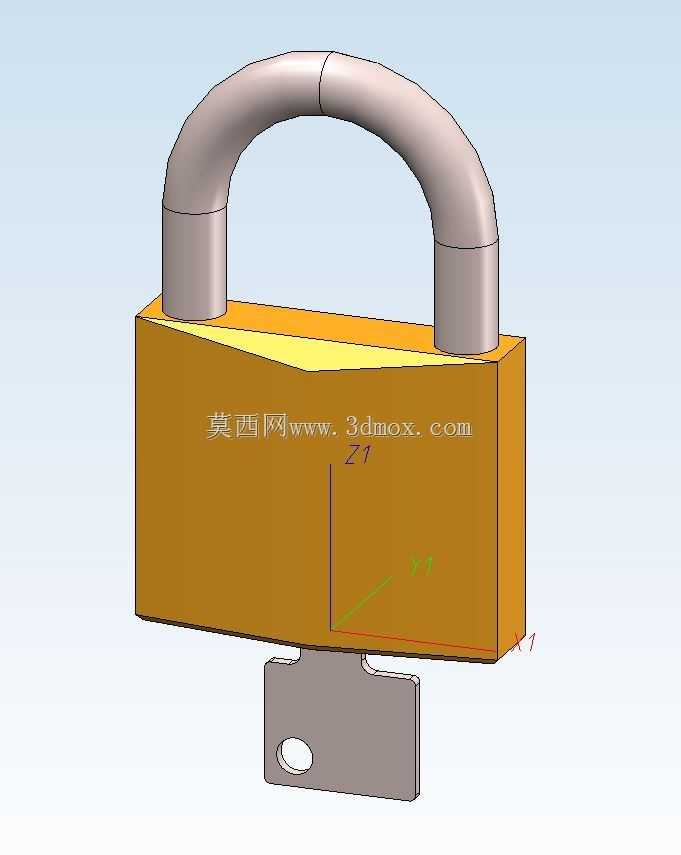

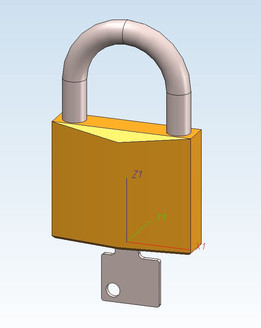

　　这个结构是为了适配特定的柜门、箱体锁扣位，不用额外搭配锁鼻就能直接嵌入对应卡槽，闭锁时锁舌片随锁芯转动卡入限位槽，相比传统仅靠锁梁闭锁的结构，多了一道轴向限位，防撬能力进一步提升。配套的钥匙插孔位于锁体正面下方，插入钥匙转动时，锁芯内部的弹子对位完成解锁，锁梁一端会在内部弹簧作用下弹出，另一端保持与锁体铰接，避免锁梁脱落丢失。从三维建模的结构拆分来看，整个挂锁可以拆分为黄铜锁壳、U型硬化钢锁梁、锁芯组件、底部锁舌、内置弹簧和钥匙几个独立部分，各零件的配合公差经过合理预留：锁梁与锁壳上的两个导向孔采用小间隙配合，既保证锁梁升降顺畅，又不会因为间隙过大出现晃动旷量；锁芯与锁壳的安装孔采用过渡配合，压装后不会出现转动窜动；

　　底部锁舌与锁芯输出轴采用扁位连接，转动时不会打滑，扭矩传递直接。设计过程中优先考虑了实际使用的可靠性，锁梁采用硬化钢材制作，表面做了镀镍防锈处理，和黄铜锁壳形成材质区分，既保证抗剪切强度，又避免不同金属接触在潮湿环境下产生严重的电化学腐蚀。锁壳内部预留了弹子、弹簧的安装腔，腔体壁厚在保证整体强度的同时尽可能控制整体重量，60毫米的宽度尺寸刚好能覆盖市面上绝大多数标准锁鼻的开孔间距，不用额外改造现有柜体、箱体的锁扣结构就能直接替换使用。在户外设备运维场景里，这类挂锁经常需要反复启闭，内部弹簧的疲劳寿命、弹子的耐磨性能都直接影响使用体验，建模时各运动部件的行程都做了冗余设计，锁梁弹出高度足够让操作者快速摘下锁具，

　　不会出现弹出距离过短难以取出的问题。钥匙的齿形对应锁芯弹子的排布，建模时还原了真实的齿位落差，能直观展示钥匙插入后弹子对齐、锁芯转动解锁的整个运动过程，对于锁具结构设计学习者来说，能清晰看到内部传动逻辑。方正的锁壳边角做了微小的倒角处理，既避免锐边划伤使用者，也在跌落时减少边角应力集中，防止壳体磕碰开裂。底部锁舌片的厚度和开孔尺寸匹配常规工业柜门的锁槽规格，安装时直接将锁体嵌入柜门预留的安装位，锁舌穿过柜门内侧的卡槽，转动钥匙就能完成闭锁，不需要额外的紧固件固定锁体，安装拆卸都很便捷。不同于电子智能锁，这类机械挂锁不需要供电，不存在电池亏电无法开启的问题，在长期无人值守的户外基站、户外管线检修门这类场景里，可靠性优势非常明显。整体结构没有复杂的异形零件，所有部件都可以通过常规的机加工、冲压、粉末冶金工艺完成量产，制造成本可控，同时结构成熟故障率低，能满足长期反复使用的需求。
