带钥匙铜质弹子挂锁三维结构设计

　　这款带钥匙的弹子挂锁，是日常安防场景里应用极广的机械式锁具，从户外配电箱柜门、仓储货柜、施工临时围挡，到家用储物箱、自行车防盗、户外设备防护，都能见到这类结构的挂锁身影。不同于电子锁依赖供电与电路模块的特性，纯机械结构的挂锁无需额外供电，耐候性更强，在潮湿、多尘、高低温的户外工况下也能稳定工作，不会因为电路故障出现锁死无法开启的问题。

　　从结构设计逻辑来看，这款挂锁采用经典的侧边弹子锁芯结构，锁梁采用弯折成型的金属圆杆，两端分别插入锁体对应的安装孔内，其中一端为固定铰接端，另一端为锁止端，锁体内部设置有与锁梁卡槽匹配的锁止卡块，当钥匙插入锁芯旋转时，会带动内部的拨块推动卡块位移，实现锁梁的解锁与锁止。锁芯内部的弹子组件按照齿形差级排列，不同的钥匙齿高对应不同长度的弹子行程，只有匹配的钥匙才能让所有弹子的分界面与锁芯旋转面对齐，带动锁芯转动，这种结构经过上百年的应用迭代，结构可靠性高，加工工艺成熟，制造成本可控，同时具备不错的防技术开启能力。

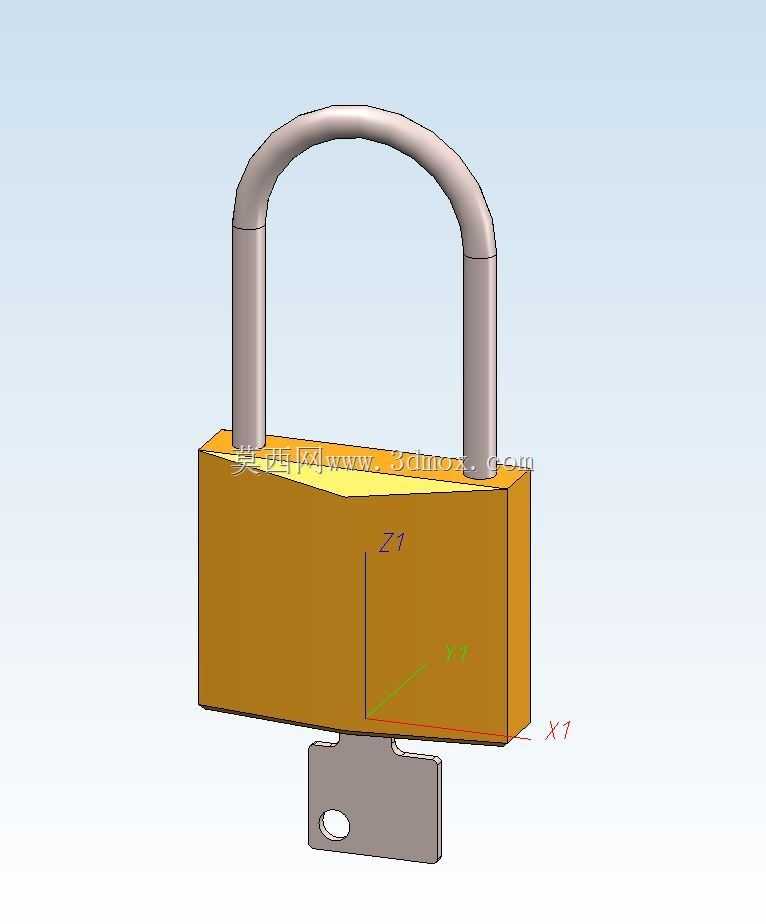

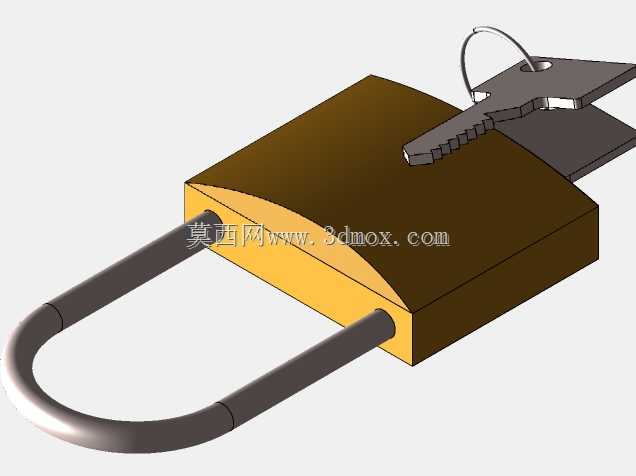

　　外形尺寸上，这款挂锁锁体宽度为40mm，锁梁闭合后整体高度为60mm，属于中等规格的通用挂锁，锁梁的内空尺寸可以满足大部分锁鼻的穿入需求，不管是厚度5mm以内的金属柜门锁鼻，还是户外链条的链环，都能顺利穿过完成锁止。设计时锁体外壳采用黄铜材质压铸成型，表面做钝化处理，既保留了铜材的耐腐蚀特性，也避免长期使用出现氧化锈死的问题，锁梁采用合金钢材质表面镀铬，硬度高，抗剪切能力强，能抵御普通工具的暴力破坏。钥匙采用平板铜质铣齿结构，插入锁芯的导向段做了倒角处理，日常使用时不需要精准对位就能顺利插入，适配盲操作的使用场景。

　　在建模过程中，需要重点关注几个配合边界：首先是锁梁与锁体安装孔的间隙配合，间隙控制在0.1mm到0.15mm之间，既要保证锁梁抬起落下时动作顺畅无卡滞，也要避免间隙过大导致晃动量超标，降低防撬性能；其次是锁芯与锁体安装腔的同轴度，同轴度公差需要控制在0.05mm以内，否则会出现钥匙转动卡涩，甚至弹子无法对齐导致开锁困难的问题；锁止卡块与锁梁卡槽的配合面需要做15度的导向斜角，在锁梁下压时可以自动推开卡块完成落锁，不需要额外用钥匙操作，符合日常使用中“一按即锁”的操作习惯。

　　另外在结构细节上，锁梁的铰接端设置有限位台阶，避免解锁时锁梁完全从锁体中脱出丢失，锁芯尾部设置有复位弹簧，在钥匙拔出后会自动带动锁芯回到初始位置，让弹子重新卡入锁体的限位槽，完成锁止状态的复位。锁体底部的钥匙孔周边做了凸起的防水沿，搭配锁芯口的防尘挡片，可以减少雨水、灰尘进入锁芯内部，降低长期户外使用时锁芯锈蚀卡滞的概率。这类挂锁在选型时，需要根据使用场景的防护需求确认锁体尺寸与锁梁直径，40mm规格的锁体搭配6mm直径的锁梁，足以满足普通民用安防的需求，如果是高安防需求的场景，可以选择更大规格、锁梁更粗的型号，同时搭配硬化处理的锁梁提升抗破坏能力。建模时所有的运动部件都做了干涉检查，模拟钥匙转动、锁梁起落、卡块位移的全行程动作，确保各部件运动过程中没有干涉卡滞，装配公差符合五金锁具的量产加工要求，可以直接用于结构验证、加工工艺参考以及相关教学演示场景。
