电动越野改装管架代步车结构设计

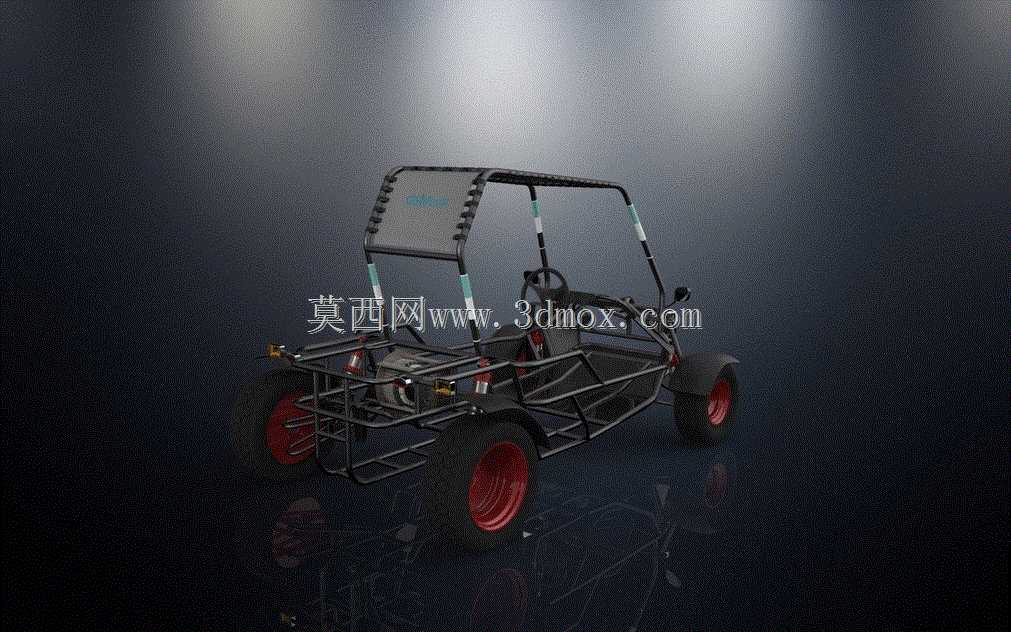

　　这款小型电动管架车面向园区巡检、营地转运、教学演示和低速越野体验等场景，核心价值在于用简单可靠的钢管空间结构承载电池、电机、转向和乘坐系统。整车没有采用复杂覆盖件，而是把车架直接暴露出来，这对结构工程师非常友好：杆件走向、接头位置、载荷传递路径一眼可见，后期进行减重、加强或改型时不需要先拆解外饰。

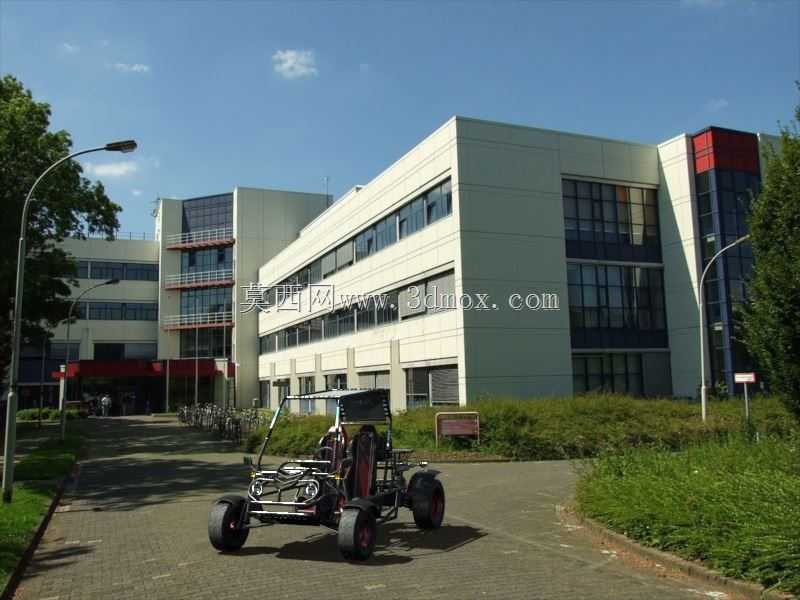

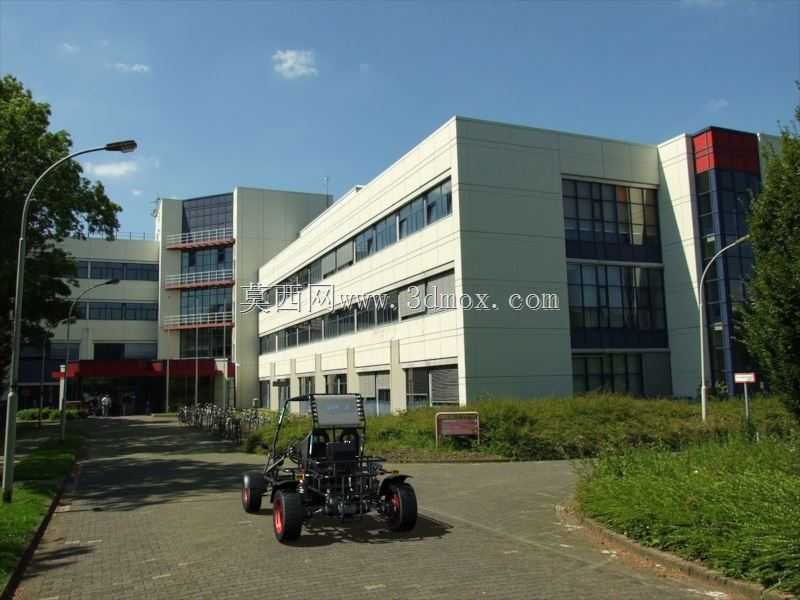

　　从实际用途看，它更接近一辆可低速行驶的开放式多功能小车。前部设置转向轮和简易操纵机构，中部布置驾驶位置，后部集中安放动力与电气部件，乘员上方保留防滚拱形架。这样的布局适合在封闭场地内承担短距离人员移动、设备搬运验证、新能源底盘教学以及越野通过性试验。若用于景区或厂区，还可在后部货架区域固定工具箱、备品箱或小型救援装备。

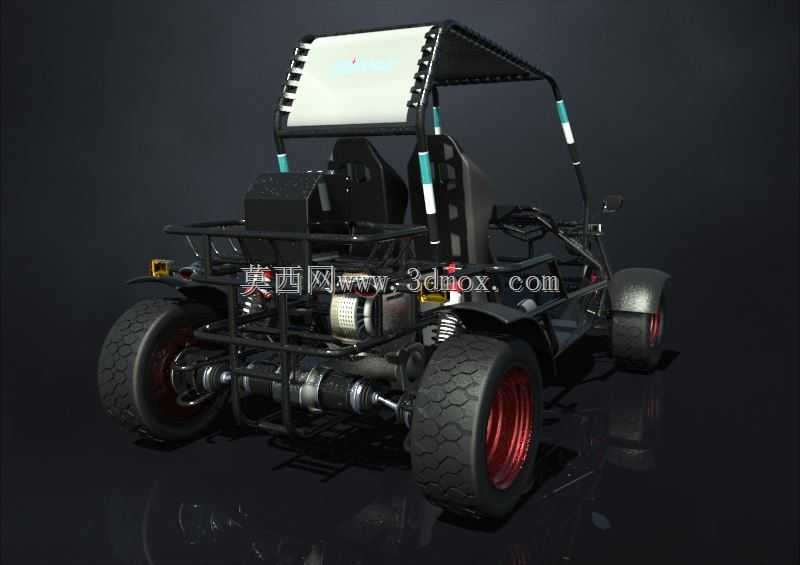

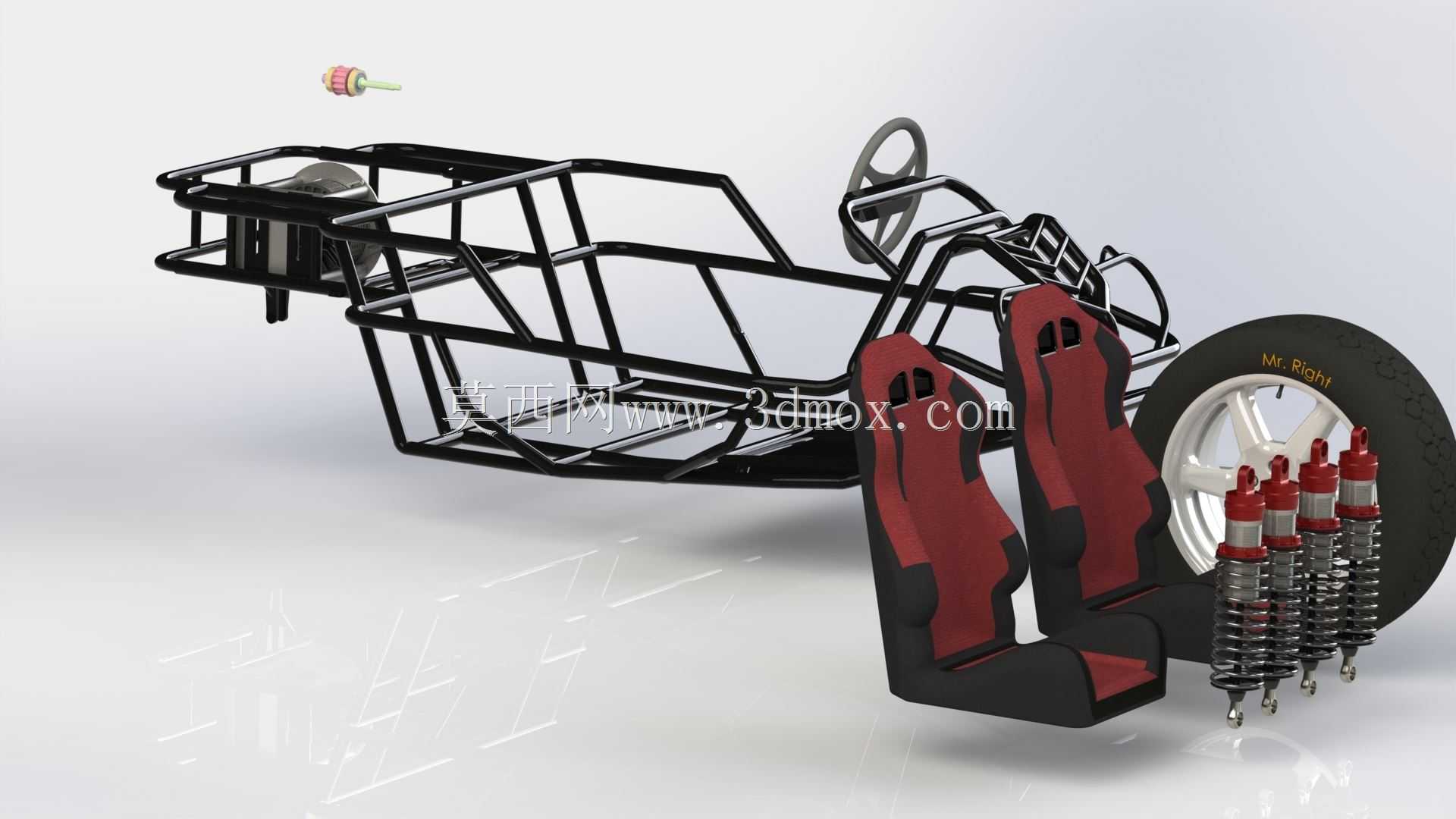

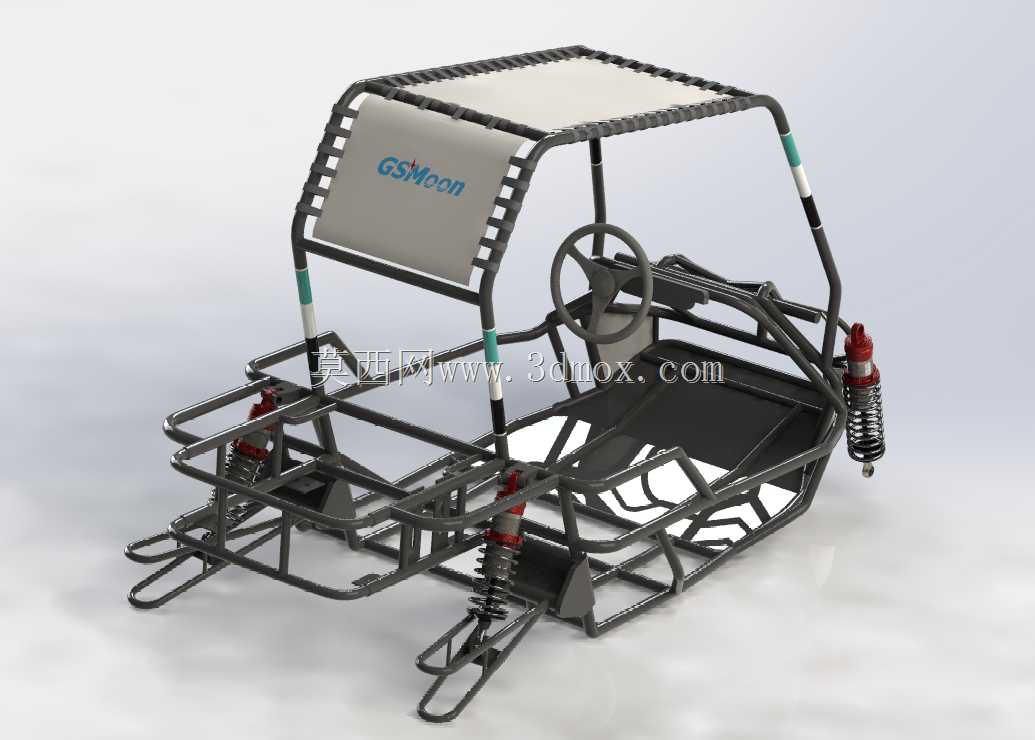

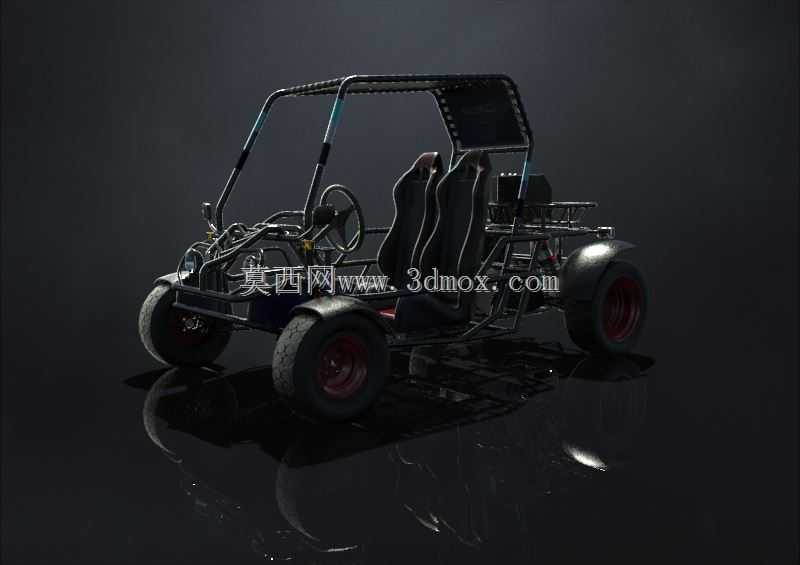

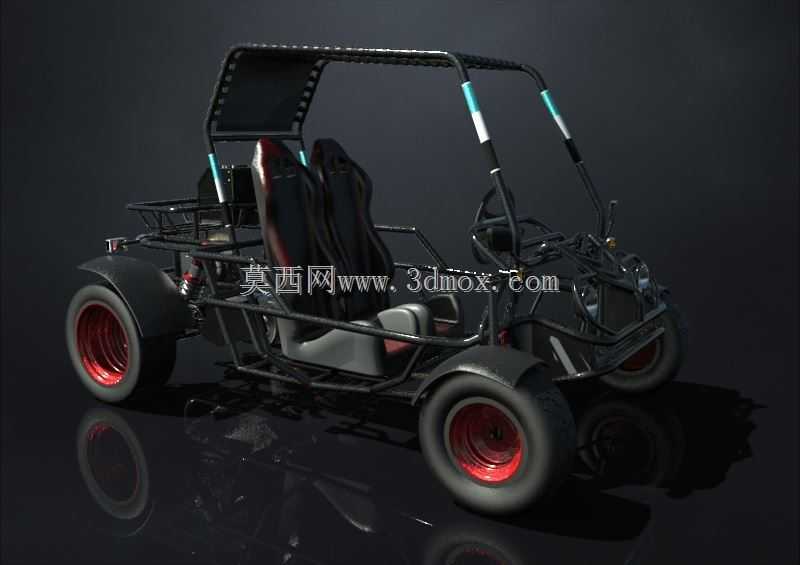

　　功能特性上，模型重点表达了四轮独立外露的行走姿态、钢管焊接车架、后货架、座椅、方向盘、防滚架和轮胎轮辋等关键部分。车架由多段圆管拼接形成空间桁架，前围较窄以便转向轮获得足够转角，后部则通过横向和斜向杆件构成承载平面。电池与电机被布置在较低且靠近后轴的位置，有利于把整车质心压低，同时增加驱动轮附着载荷。拱形防滚架从座椅侧后方升起，并在顶部形成横梁，虽然结构形式简洁，但已经构成了基本的上部防护边界。

　　设计思路明显遵循“先底盘、后附件”的工程顺序。轮距、轴距和离地间隙决定了车辆的基础通过性，钢管轮廓则围绕这些边界展开。前悬和后悬都较短，使接近角、离去角相对宽裕，适合在非铺装路面上越过小坡、沟坎或碎石路面。轮胎选用大花纹块状样式，轮辋采用醒目配色，视觉上强化越野属性；在结构层面，这类轮胎还能吸收部分冲击，降低车架接头处的峰值载荷。

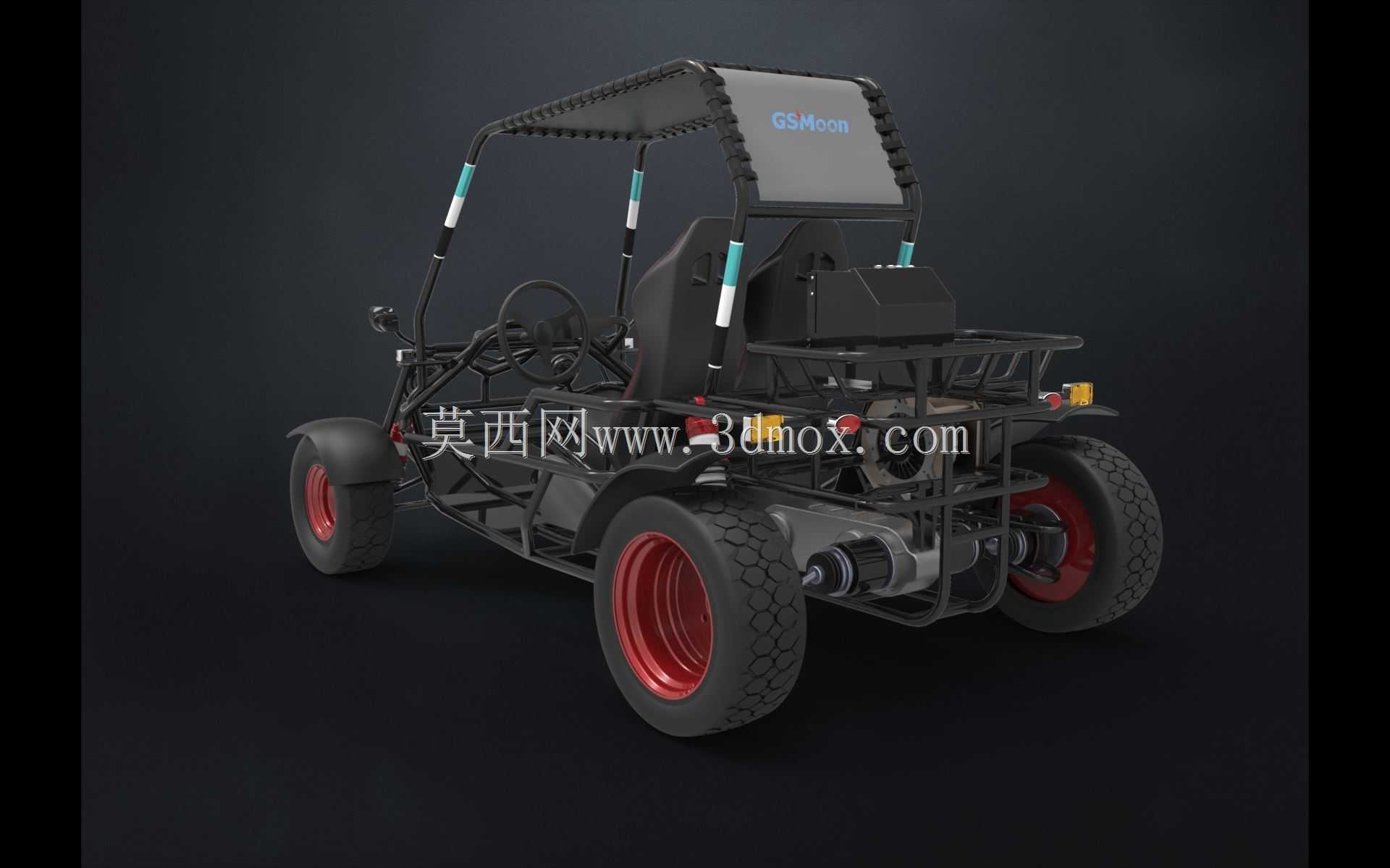

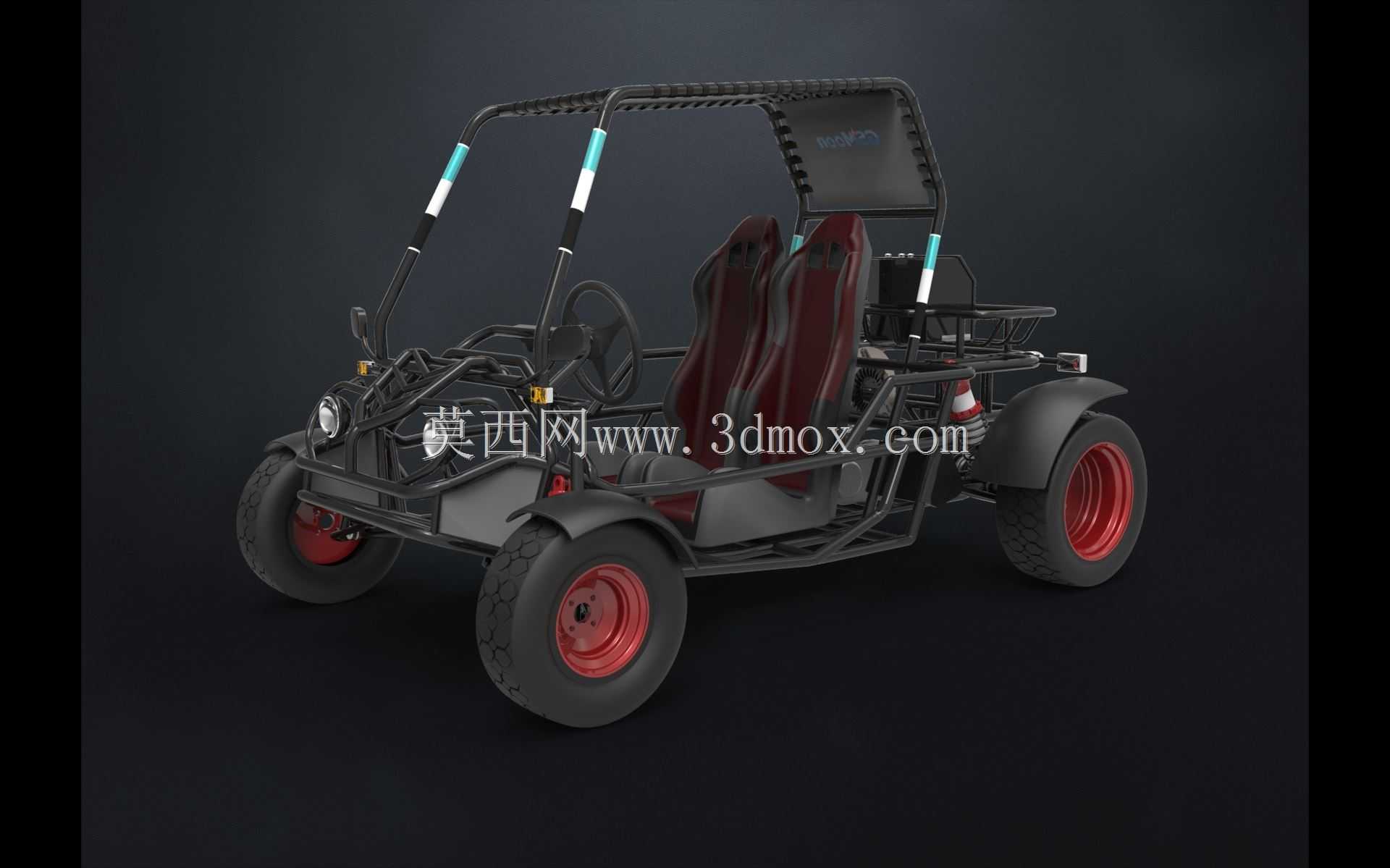

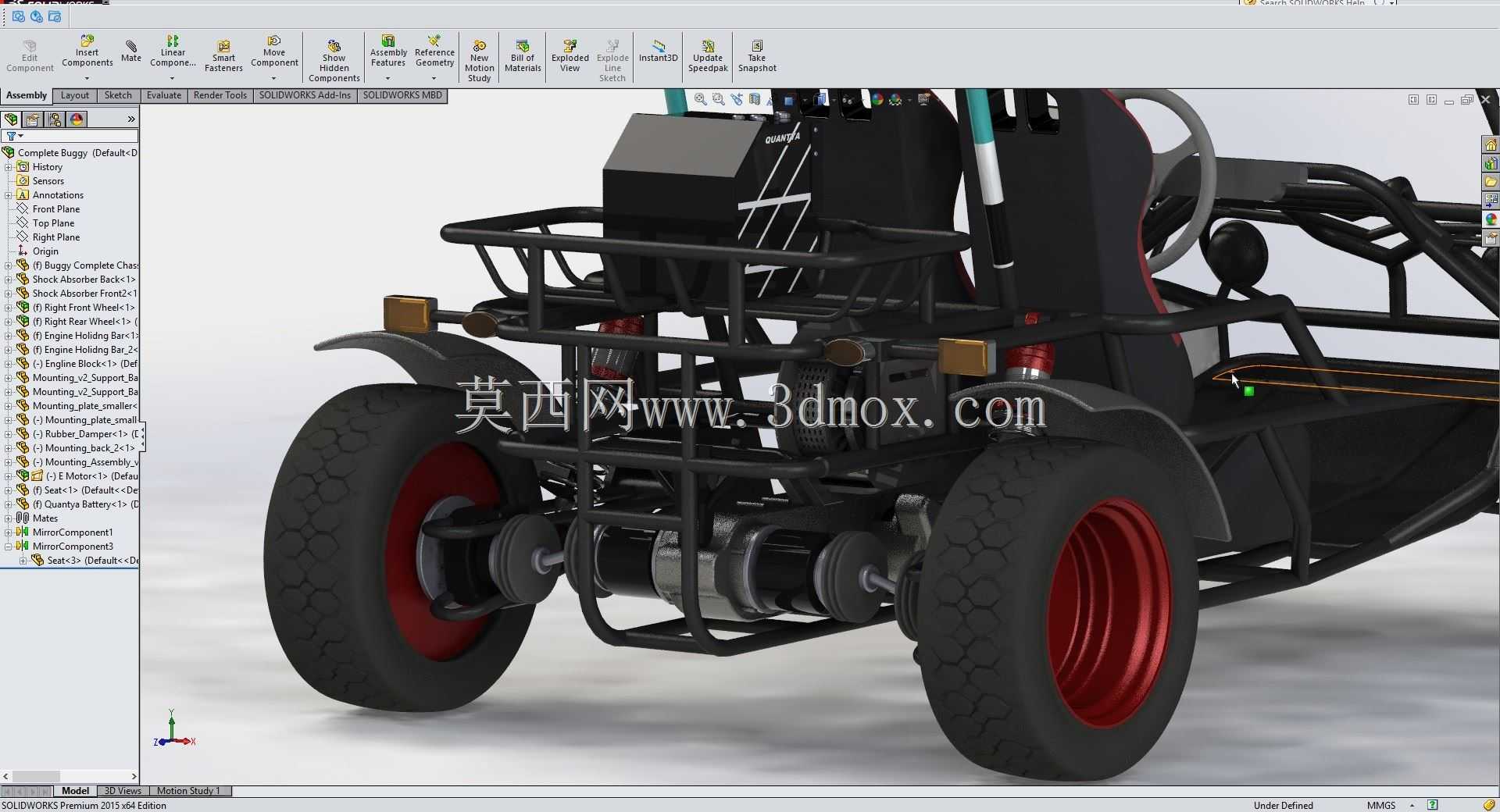

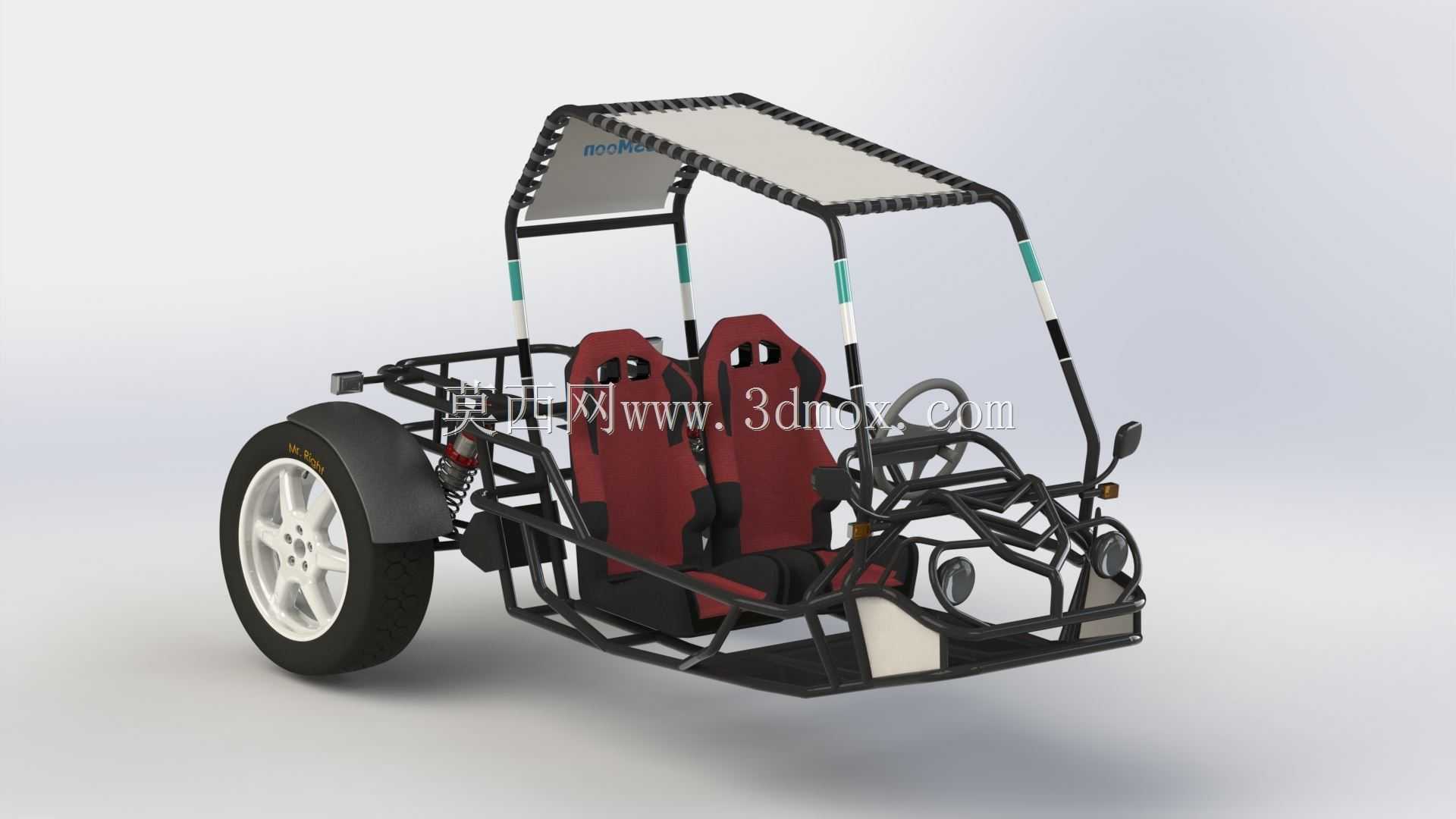

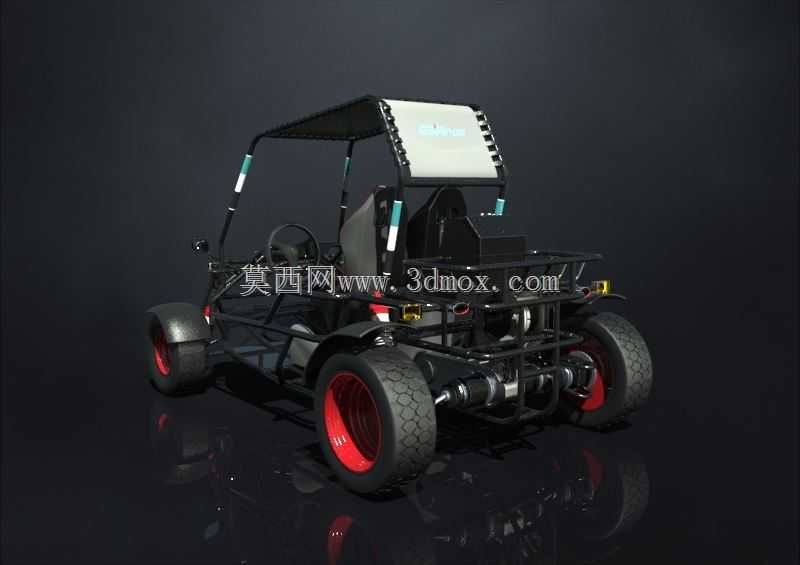

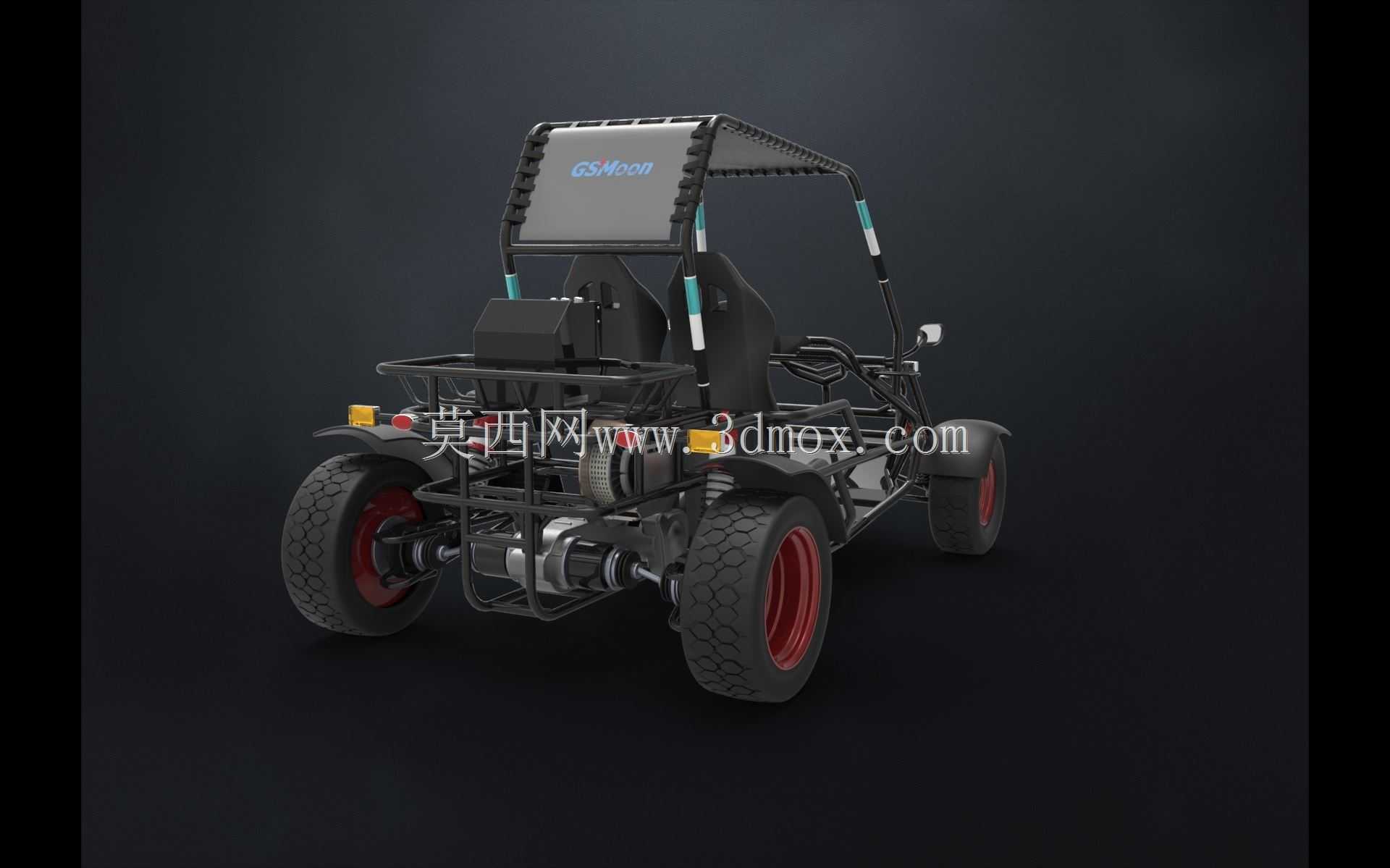

　　转向系统保留了方向盘、转向柱和前轮连接关系，适合用于验证人机操作位置。座椅位于车架中部，靠背直接依托后部管架，乘坐姿态偏直立，便于在低速场景下观察前方路况。后货架由多层平行管段组成，既可以作为载物平面，也能对后部电气件形成外围防护。车架侧面没有封闭门板，乘员上下车空间开阔，同时减少了整车自重和零部件数量。

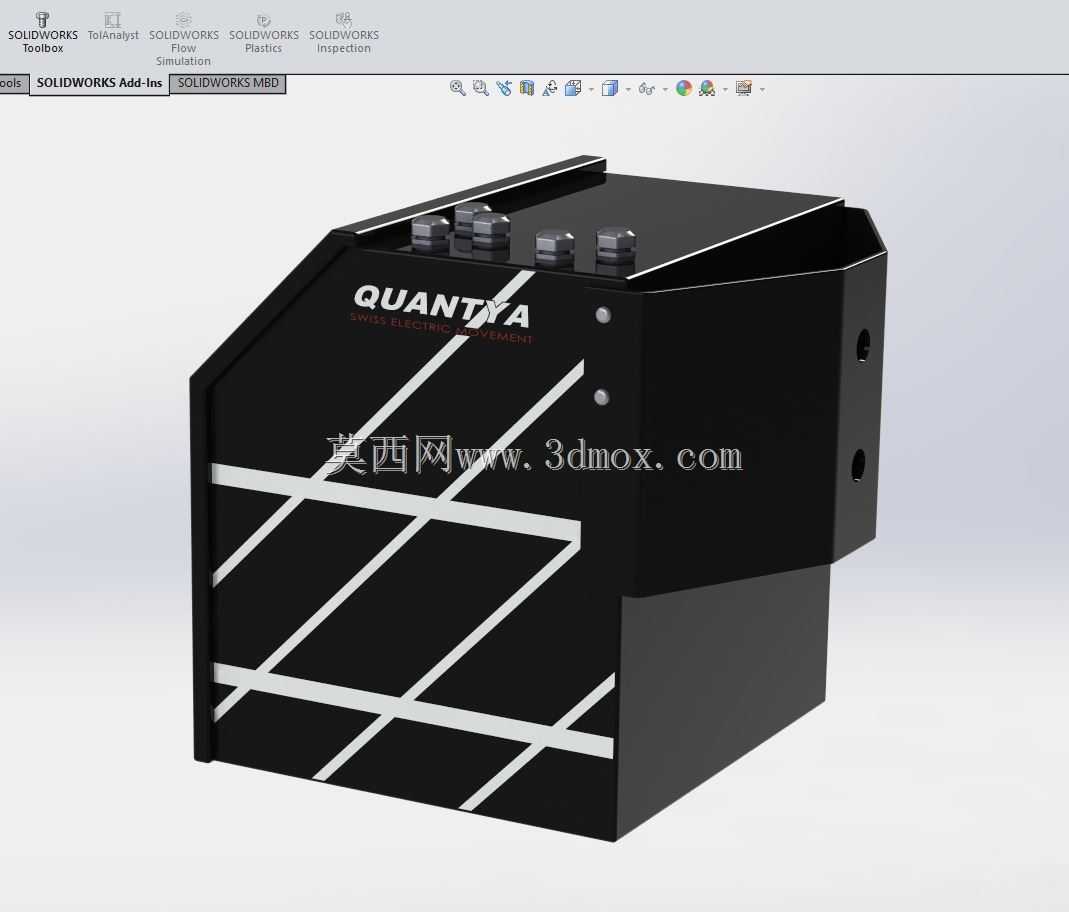

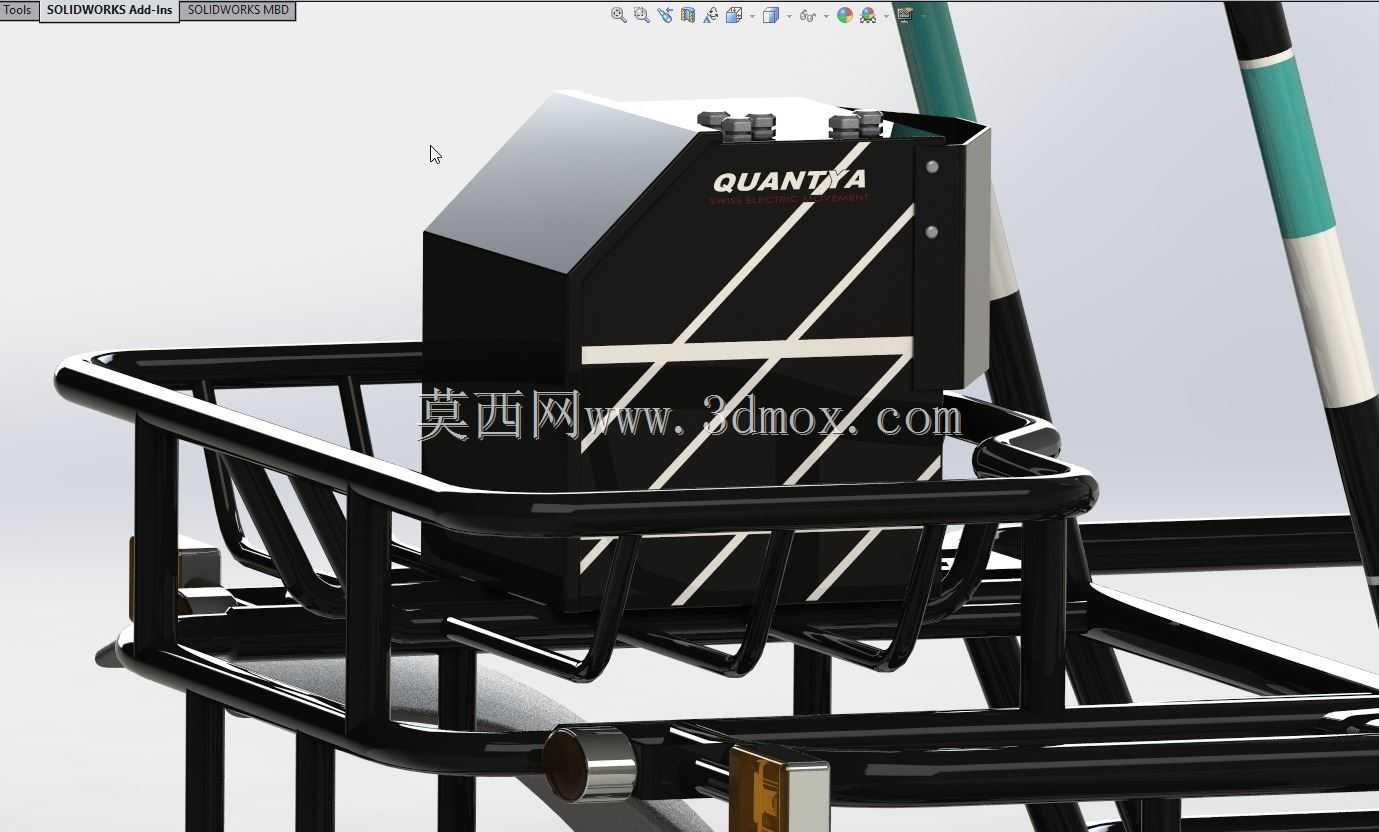

　　从外形尺寸与安装边界看，建模时需要重点控制若干干涉区域。前轮转向时，轮胎与前侧钢管、转向拉杆以及车架纵梁之间必须保留运动间隙；后轮跳动或受冲击时，轮胎与后货架、车身侧管之间也应预留缓冲距离。方向盘轴线不能与防滚架斜撑发生干涉，座椅安装点需要落在车架主管交汇处或补强板附近，避免局部单点受力。电池包外形应贴合后部承载平面，其宽度不宜侵入后轮运动包络，高度则要考虑拆装时与上方横管的操作空间。

　　若把该模型用于后续工程深化，可以在现有管架基础上补充悬架硬点、转向节、电机安装支架和电池固定框。圆管接头处适合增加焊接衬片或冲压加强件，尤其是防滚架根部、座椅固定区和后货架承载区。对于低速电动车辆，还需要校核制动管路、线束走向与防水边界，使电池、控制器和电机之间的连接路径短而固定。整体而言，这不是一辆追求高速性能的乘用车型，而是一套结构开放、改装便利、适合教学与低速场景验证的电动小车方案。
