卡车驾驶姿态三维扫描人物模型

　　在商用车驾驶室开发过程中，驾驶员人体模型并不是可有可无的装饰件，而是校核操纵空间、视野边界、座椅布置、安全带路径、方向盘位置以及踏板组关系的重要参考对象。该模型以真实卡车驾驶员的驾驶姿态为基础，通过三维扫描获取体表轮廓，保留了坐姿状态下躯干、大腿、小腿、手臂和足部的自然弯曲关系，能够直接用于驾驶室数字样机中的人机工程分析。与标准百分位人体骨架不同，扫描模型更接近真实驾乘人员在实际座椅上的受压形态和衣物厚度，对仪表台下方空间、膝部余量、肘部活动范围以及换挡操作区域的判断更有工程价值。设计人员在进行总布置时，通常会先确定H点、座椅行程和方向盘调节范围，再将驾驶员模型放入同一坐标系中检查视线是否被A柱、仪表罩或雨刮轴遮挡，

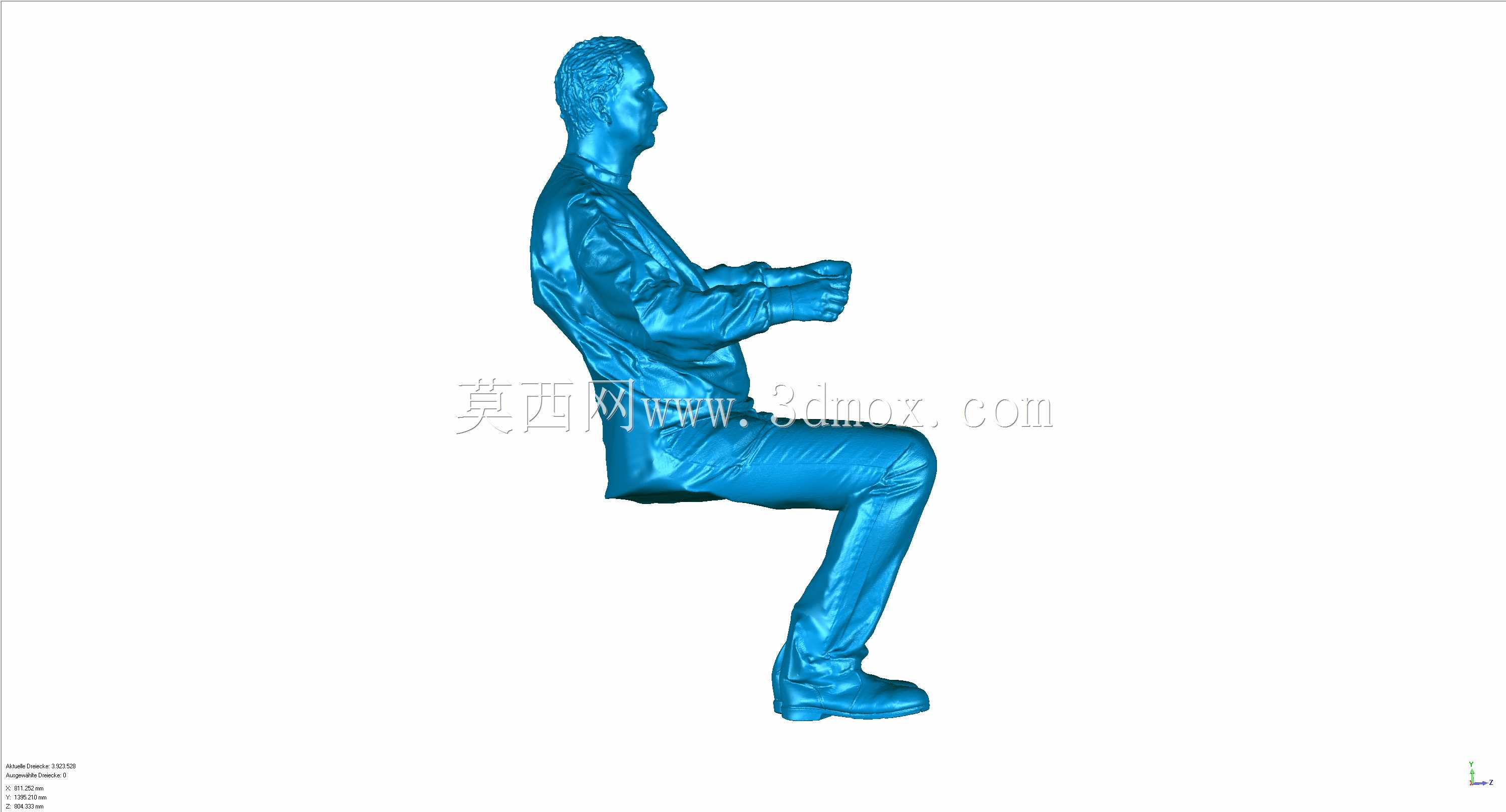

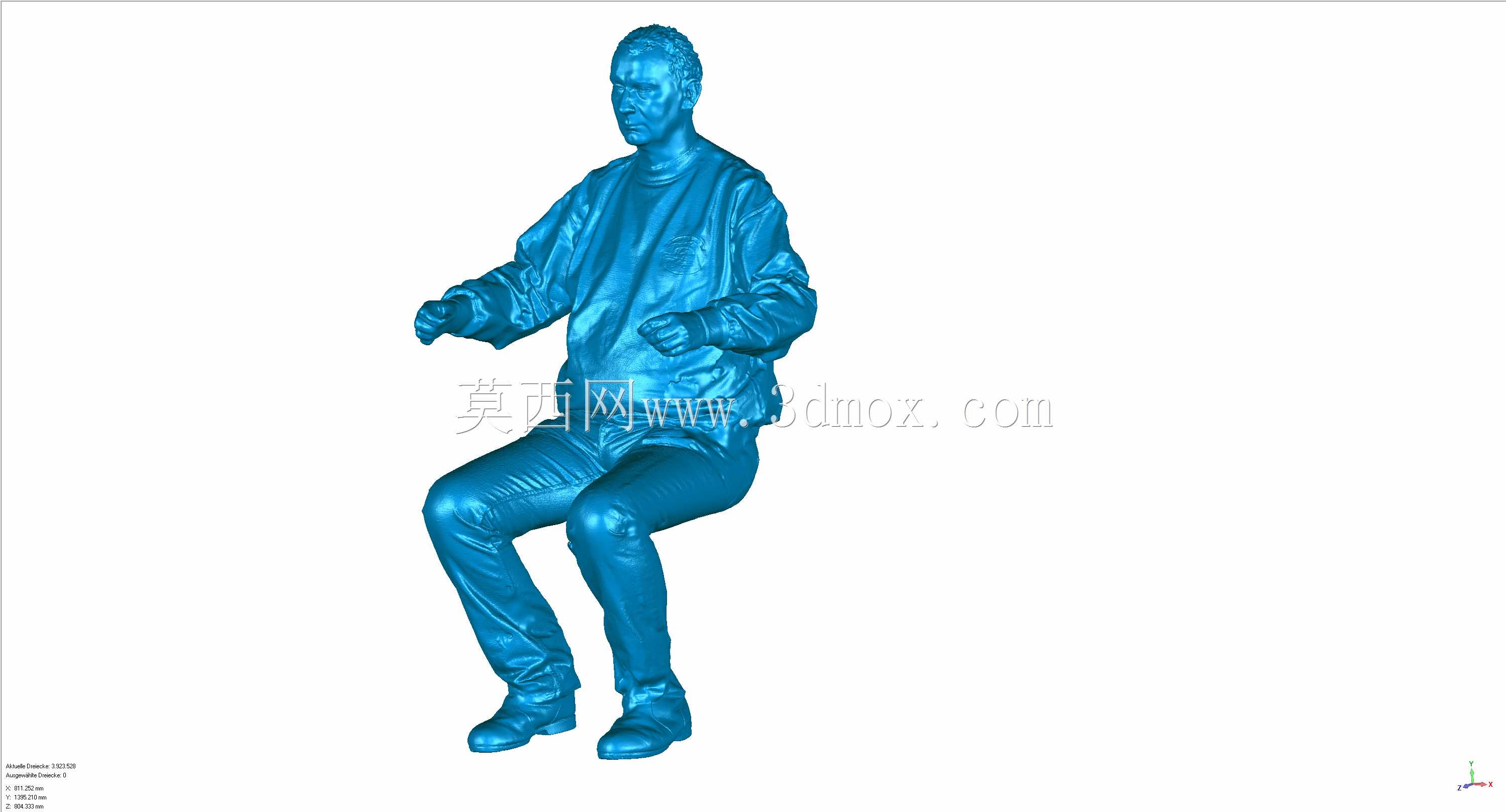

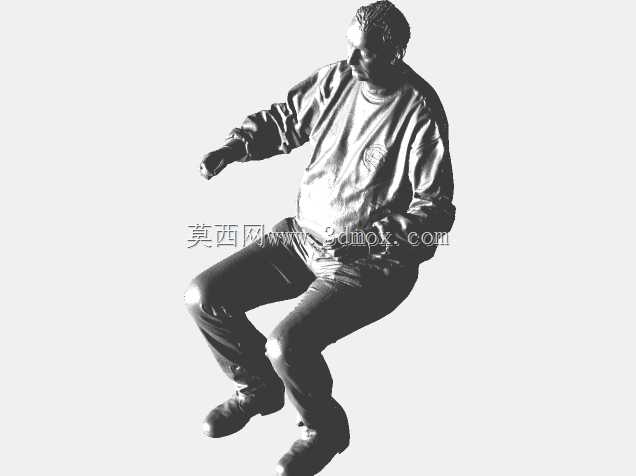

　　同时确认双手握持方向盘时肩部不过度抬起，踩踏离合、制动、加速踏板时踝关节保持在合理角度。该模型呈现的是双手前伸、双腿弯曲的典型驾驶姿势，背部具有自然前倾趋势，适合用于重卡、轻卡、工程车辆以及大型客车驾驶区的静态校核。若用于运动仿真，可在扫描体表外部重建简化骨骼和关节旋转轴，将网格作为外部包络参考；若用于渲染或场景展示，则可直接利用其表面细节表现服装褶皱和人体比例。从安装边界看，人体模型本身不与车身硬点连接，但在使用时必须与座椅坐垫、靠背、地板和踏板面建立相对位置关系。臀部最低点应落在座椅压缩后的支撑面上，脚跟应能够接触地板或踏板踵点，膝盖前方与仪表台下护板之间需保留足够通过和碰撞缓冲空间。

　　模型外轮廓还可用于检查安全带从肩部到腰部的贴合路径，避免带边滑向颈部或从肩部脱出。对于门护板、扶手和换挡器布置，肘部和手部位置能够帮助判断操作舒适性，减少后期样车评审中出现的手臂干涉、手腕弯折过大或换挡距离偏远等问题。在视野分析方面，头部和眼部位置虽然需要根据眼椭圆进一步修正，但扫描模型提供的头部姿态可作为初始基准，用于判断前方下视野、侧方观察后视镜以及观察仪表屏幕的角度。对内饰造型团队而言，该模型也能帮助评估方向盘与仪表之间的遮挡关系，确认显示屏信息是否位于驾驶员自然视线范围内。三维扫描数据的优势在于保留了非理想化的人体形态，避免参数化人体模型过于规整而导致空间判断偏乐观。实际工程中，衣物厚度、

　　坐姿变化和驾驶员体型差异都会影响最终空间感受，因此该模型适合作为真实工况下的包络参考，与百分位人体、眼椭圆、手伸及界面等工具配合使用。在结构细节层面，模型重点表达的是外部形体而非内部解剖结构，因此不应直接用于生物力学计算；若需进行碰撞假人匹配或舒适性压力分布分析，还应在其基础上补充骨架、关节活动度和软组织参数。网格表面的起伏能够反映服装褶皱和肢体转折，在渲染评审中可增强场景真实感，在3D打印验证中也可用于制作比例样件，配合油泥模型判断驾驶区整体比例。使用时还应注意坐标系统一，将人体H点与整车总布置坐标对齐，避免因脚底悬空或臀部嵌入座椅而造成误判。对于可调节方向盘、可升降座椅和翻转仪表台等机构，应分别在极限位置下检查人体与周边件的最小间隙，尤其关注膝部、手部和腹部区域。该模型为驾驶室人机工程、内饰造型评审、驾驶培训场景搭建以及车辆可视化展示提供了直接可用的三维人体参考。
