梅塞施米特Bf109战斗机结构三维造型

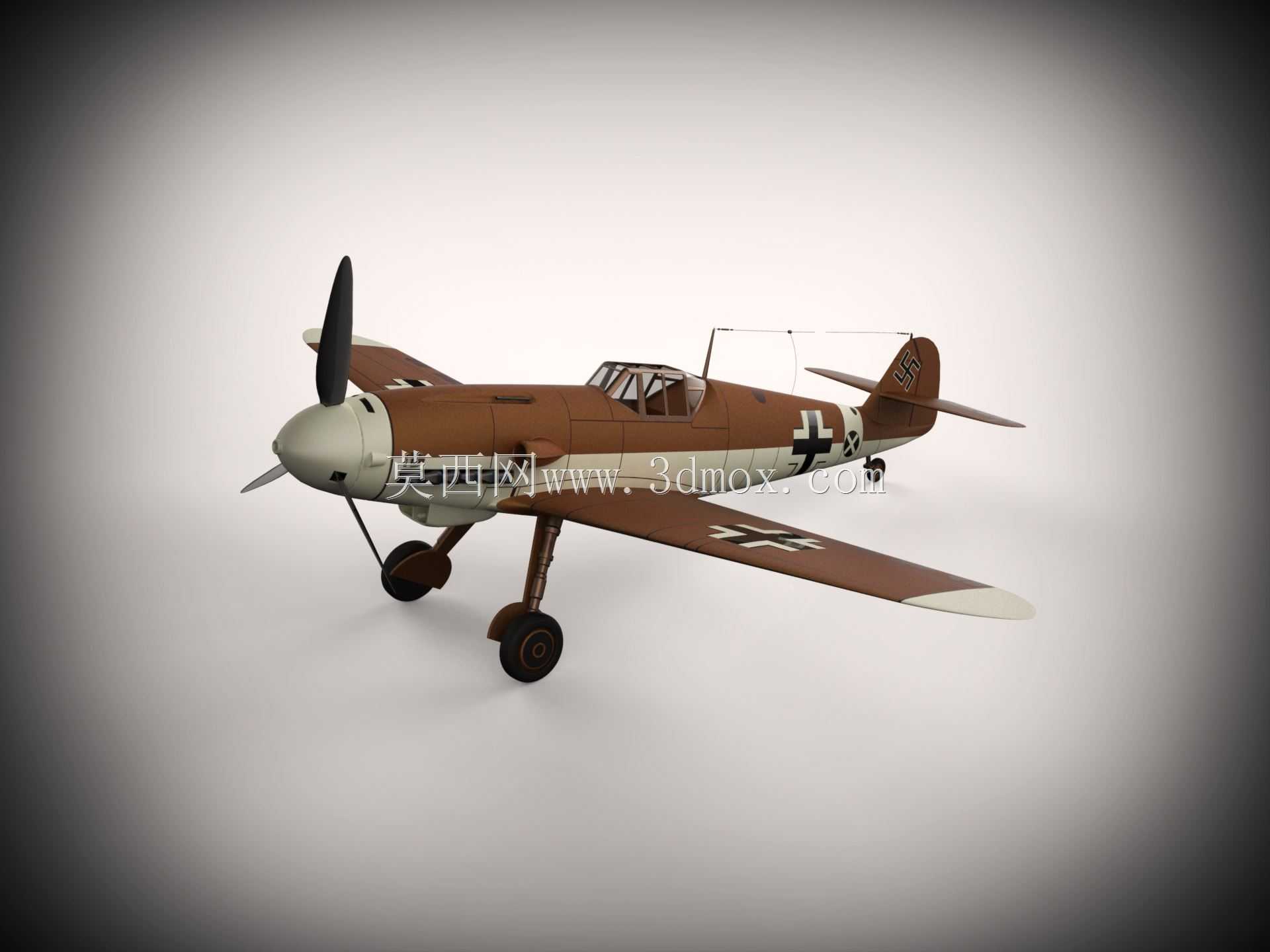

　　该三维造型围绕梅塞施米特Bf109单发单座下单翼战斗机展开，重点还原机体、机翼、尾翼、座舱、起落架与动力舱段之间的空间关系，适合航空装备结构认知、总体布置分析、教学演示和虚拟场景装配使用。模型在外形处理上以真实战机的工程轮廓为基础，机头段采用与液冷发动机匹配的修长整流形态，机身截面从前到后逐步收束，既照顾气动阻力控制，也为发动机、冷却系统、燃油舱、座舱和操纵通道预留连续布置空间。机翼采用下单翼布局，翼根与机身下部形成明确承力连接区，翼面外段带有适合高速机动的扭转和后缘控制面分区；建模时将翼型厚度、翼梁走向、襟翼与副翼分界、翼尖圆弧等特征分别表达，能够帮助设计者理解机翼内部空间如何兼顾结构强度、操纵机构和武器安装。尾翼部分由垂尾、

　　平尾和方向舵、升降舵组成，安定面与舵面之间保留转动边界，尾轮舱和尾部整流段同步建模，使后机身的气动收尾更加完整。座舱位于机身中前部，透明舱盖轮廓、风挡倾角、座椅位置和仪表台区域均有体现，可用于观察飞行员视界、座舱开口对机身骨架连续性的影响，以及维护时人员与设备的可达性。起落架采用典型的可收放形式，主起落架从翼根区域向内侧或机身方向收放，尾轮位于后机身下方；模型将支柱、轮体、收放路径和舱门位置作为独立结构表达，便于检查起落架收起后与翼梁、机身框、冷却管路之间是否存在干涉。机头螺旋桨、桨毂、发动机罩和排气口构成前部识别特征，整流罩上的检修开口与散热口位置也被纳入造型，能够支撑对动力装置安装边界、维护口盖布置和前机身重心分布的讨论。

　　从工程应用角度看，这类模型并不只是静态外观件，它可以作为航空总体方案讨论的数字样件：在结构设计阶段，可依据机身框位划分判断设备舱段是否合理；在教学场景中，可剖切或隐藏蒙皮后展示翼梁、机身纵墙、操纵线系和起落架舱的相对位置；在仿真或展示场景中，可直接用于姿态调整、挂载布置、机场地景和虚拟维修流程搭建。外形尺度方面，该机型属于轻型单发战斗机，机身长度、翼展和高度之间比例紧凑，建模时应重点控制机头长度与机翼后掠位置、垂尾高度与平尾尾臂长度的协调，避免出现重心视觉偏后或前机身过短的问题。安装边界主要集中在翼根与机身对接面、发动机架与防火墙连接面、起落架枢轴与翼内承力盒段、尾翼与后机身框连接面，这些位置在三维模型中应保留足够清晰的几何分界，

　　便于后续补充紧固件、接头和内部骨架。机身表面的舱盖分割线、检查口盖、舵面铰链和气动补偿面也应按真实逻辑布置，不能只做光滑外壳而忽略使用维护所需的开口。对于三维建模从业者而言，制作这类航空装备模型时，应先建立机身轴线、机翼基准面、尾翼对称面和起落架收放转轴，再由粗到细完成蒙皮、骨架和活动面；控制面与安定面之间要预留转动间隙，轮胎与起落架舱内壁要按收放极限状态校核，螺旋桨旋转包络与机头罩、冷却器开口之间也要保持合理距离。整体造型强调工程可读性，既保留战机的识别特征，也让结构关系、运动边界和设备布置逻辑能够被直接观察和复用。
