家具用象限式弧形支撑铰链结构设计

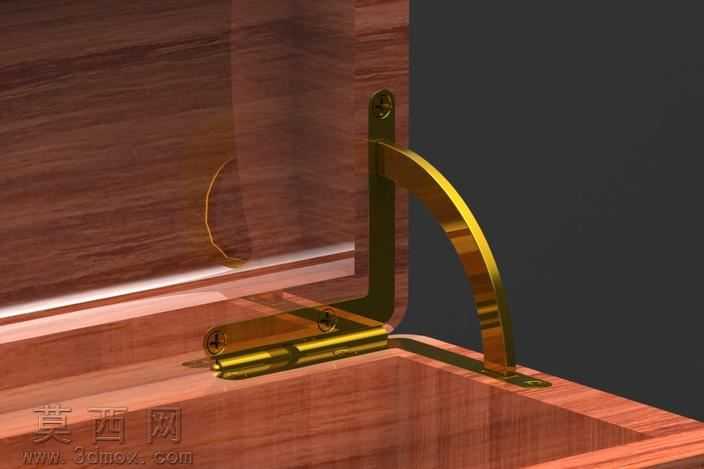

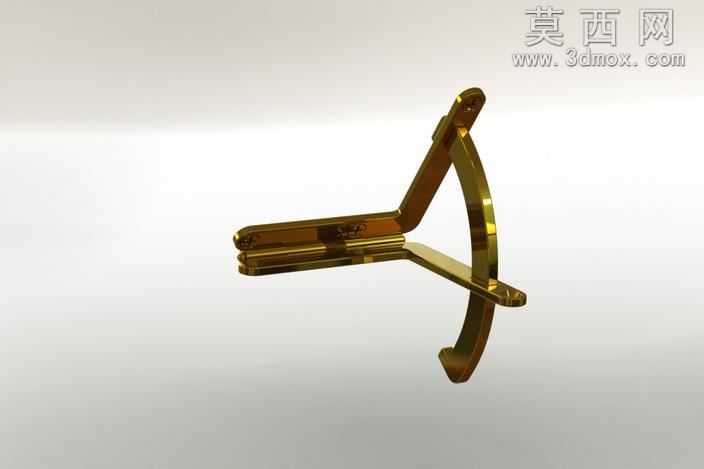

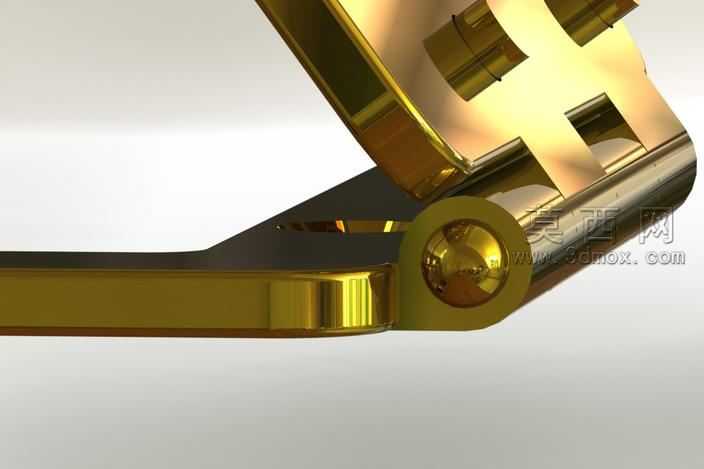

本模型为适配小型木质收纳箱、首饰盒类家具的象限式支撑铰链，采用SolidWorks完成全参数化三维建模，建模过程中先基于铰链的开合运动轨迹绘制核心草图，以象限圆弧作为支撑臂的轮廓基准，分别对固定底座、转轴销轴、弧形支撑臂、箱盖连接片四个核心部件进行独立建模，各部件间严格按照实际装配的间隙要求预留配合公差，确保虚拟装配后可实现90度范围内的顺畅开合，无运动干涉问题。材质渲染阶段，针对金属部件采用抛光黄铜材质，调整金属度参数至0.92、粗糙度参数至0.18，还原亮面金色金属的反光质感，同时为木质箱体部分添加胡桃木纹理贴图，调整纹理映射比例匹配真实木材的纹理密度，搭配柔和的环境光与定向补光完成场景渲染，清晰呈现铰链安装后的实际使用效果。结构设计上，该铰链区别于普通平开合页，增设的弧形支撑臂可在箱盖开启至90度时形成稳定的三角支撑结构，无需额外配置撑杆即可维持箱盖的开启状态，避免箱盖意外回落夹伤手部；固定底座与箱盖连接片均预留沉头螺丝安装位，安装后螺丝头部可完全沉入构件平面，无凸起毛刺，保证家具外观的平整美观。设计过程中同步创建了配套的草绘加工参考文件，标注了各部件的折弯角度、开孔位置、板材厚度等关键加工参数，可直接对接钣金冲压、折弯的加工工序，无需二次转换图纸即可投入生产，适配小型木质包装盒、收藏盒、首饰柜等对开合支撑有需求的家具产品，兼顾实用功能与装饰性。
