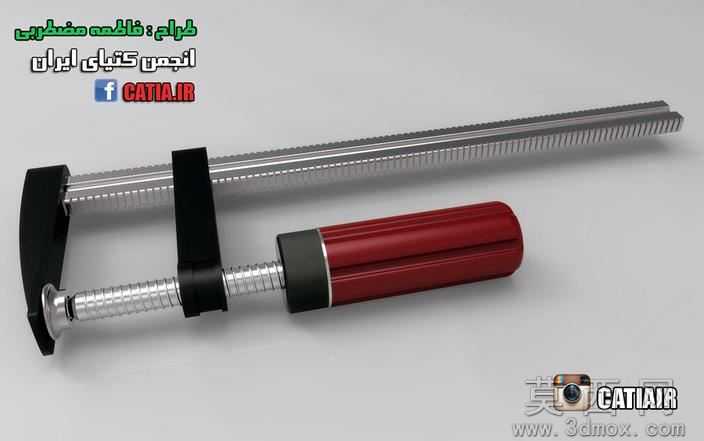

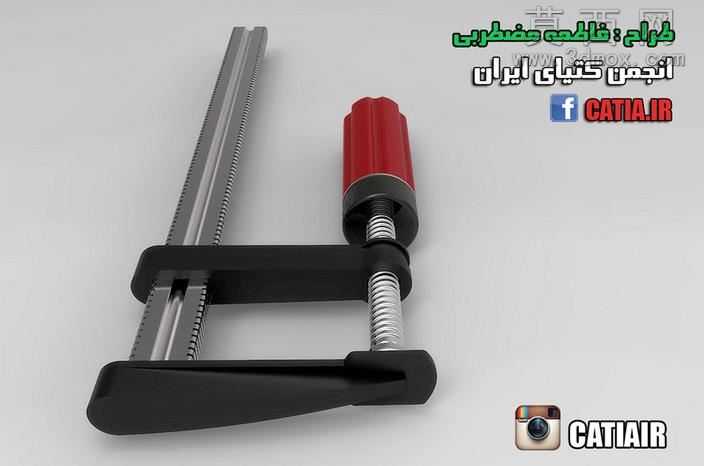

快速夹持F型木工紧固夹具三维结构

本模型为手动快速夹持类F型夹具的三维数字化建模成果，建模过程中首先对夹具的功能逻辑进行拆解，将整体结构划分为固定钳身、滑动夹持臂、调节螺杆、防滑手柄、导向齿条五个核心功能模块，先通过草图绘制勾勒各部件的二维轮廓，再通过拉伸、切除、扫描等特征操作生成三维实体，确保各部件的装配公差符合实际五金工具的生产标准。材质渲染阶段，针对不同部件的实际材质属性分别调整材质参数：固定钳身与滑动臂采用哑光黑色工程塑料材质，添加细微的磨砂纹理与轻微的环境反射效果，还原工程塑料的质感；导向齿条采用镀锌钢材材质，设置金属拉丝纹理与适中的粗糙度，模拟钢材表面的金属光泽与加工痕迹；调节螺杆采用亮面不锈钢材质，提高反射强度与高光锐度，还原螺纹表面的金属反光特性；手柄部分采用红色硬质橡胶材质，添加细微的颗粒纹理与较低的反射率，模拟防滑橡胶的触感与视觉效果。结构设计上，导向齿条采用等距齿形结构，与滑动臂内部的锁止结构配合，实现夹持范围的快速调节，螺杆与滑动臂的螺纹连接采用标准公制螺纹参数，旋转手柄时可带动滑动臂沿齿条平稳移动，提供稳定的夹持力，钳口位置做了加宽加厚处理，增大与被夹持工件的接触面积，避免夹持过程中损伤工件表面。建模过程中对所有活动部件的运动干涉进行了校验，确保螺杆旋转、臂体滑动的全程无结构冲突，各部件的倒角、圆角细节均按照实际工业产品的设计规范添加，既避免尖锐边角带来的安全隐患，也提升了产品的视觉精致度。渲染阶段采用三点布光方案，主光源从侧上方照射，突出夹具的结构轮廓与材质质感，辅助光源补充暗部细节，避免阴影区域死黑，背景采用浅灰色渐变背景，将视觉焦点集中在夹具本身，最终呈现的效果清晰展现了夹具的结构组成与材质特征，可用于产品展示、结构教学、工装设计参考等场景。
