二战军用高帮皮靴三维扫描逆向造型

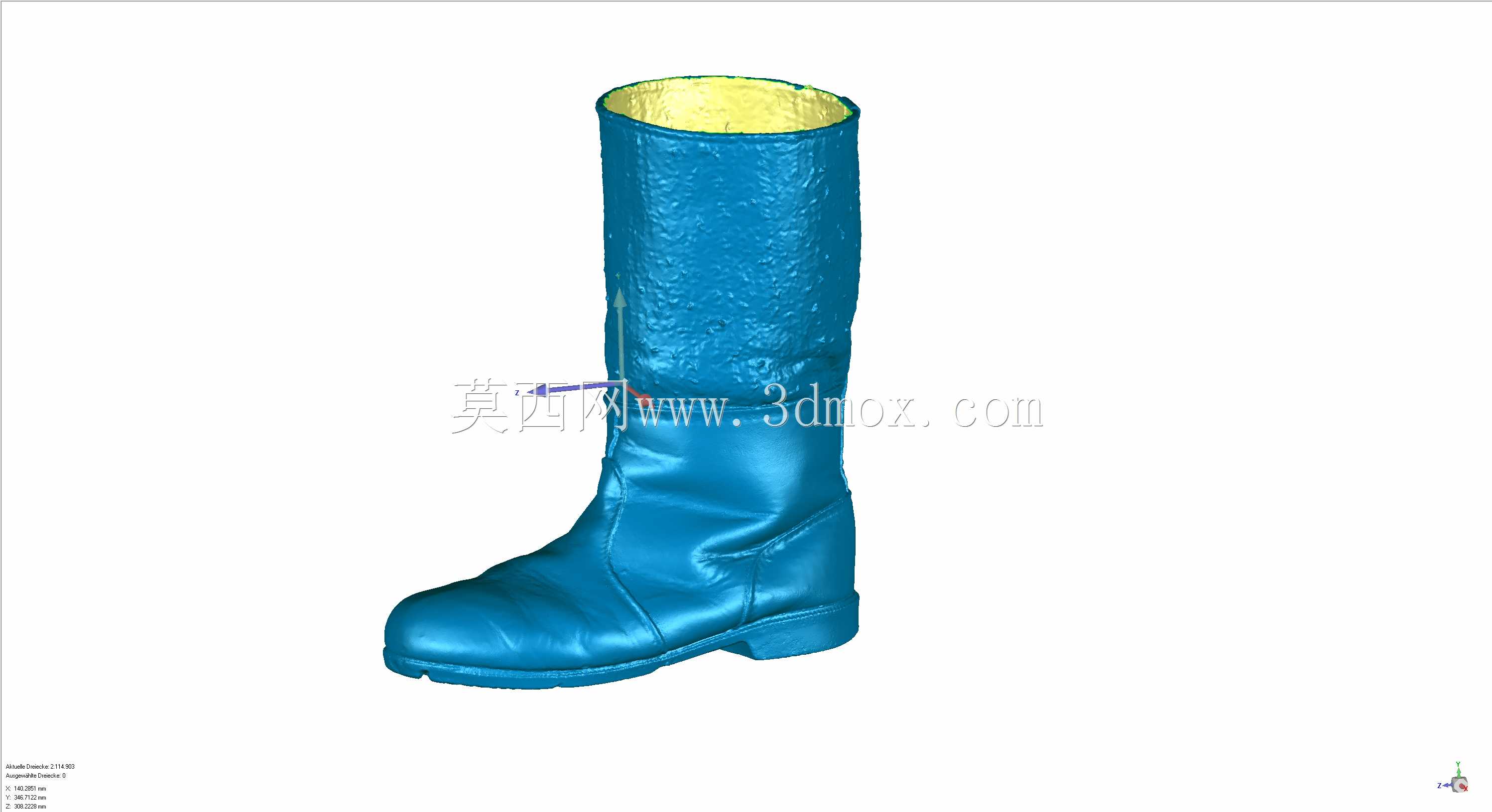

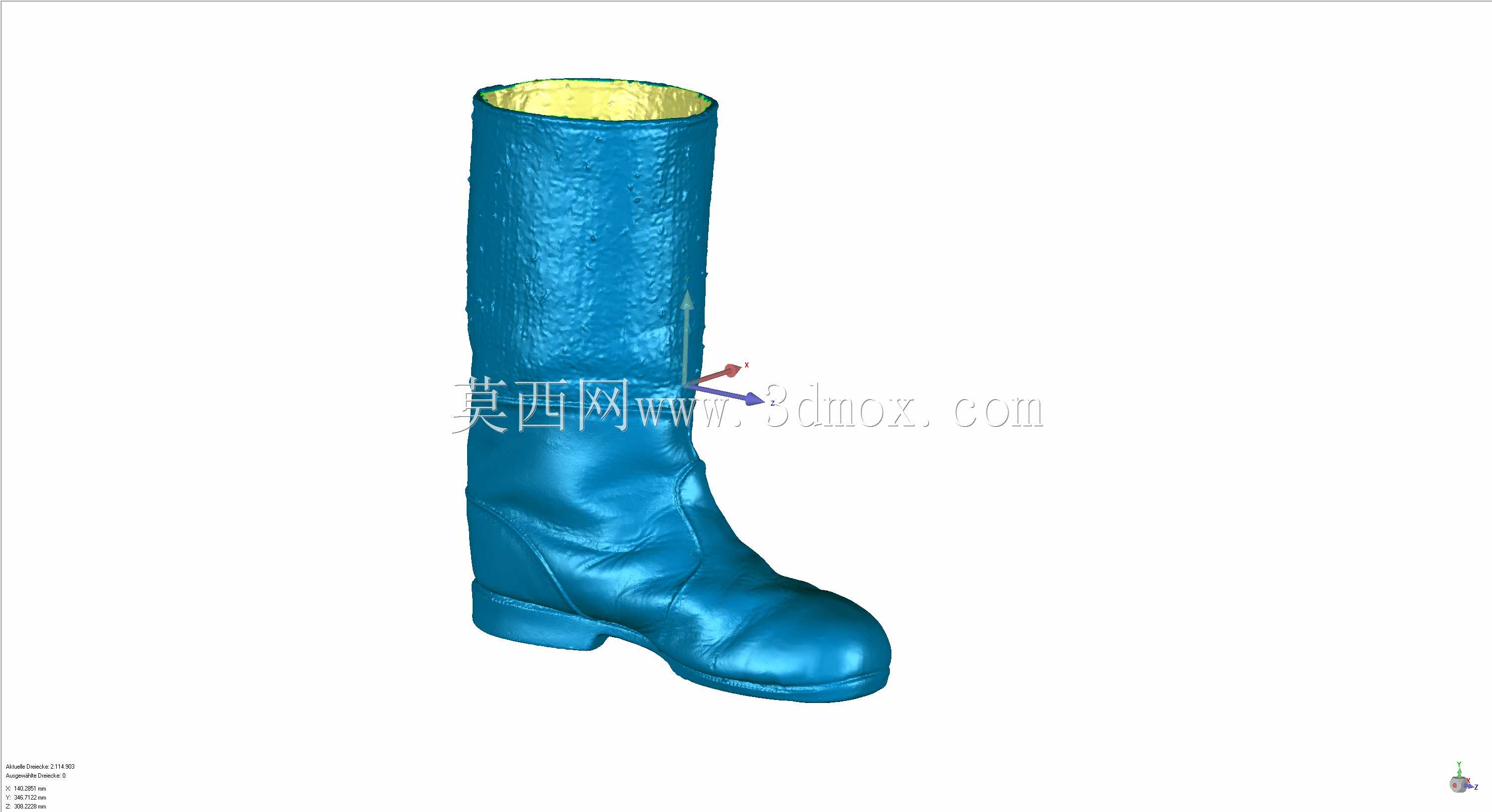

　　拿到这组点云数据时，最先要判断的不是曲面好不好补，而是这件实物在鞋楦开发、道具复刻和足部装具研究里到底承担什么角色。它不是一双用于量产排料的现代注塑鞋，而是一只经过三维扫描获取的老式高帮军靴，表面保留了皮革褶皱、缝线起伏、鞋底颗粒和穿着磨损痕迹。做逆向的人都清楚，这类模型的价值不在于参数化驱动，而在于把真实器物的几何边界、材料厚度转折和人机接触关系完整搬进数字空间，供后续结构校核、展示装配或再设计使用。从工程视角看，军靴最核心的使用场景是长时间行军、复杂地形踩踏和踝部防护。靴筒高度明显超过普通休闲鞋，包裹范围延伸到小腿下段，目的不是装饰，而是在碎石、泥泞、树枝刮擦环境中限制踝关节过度内翻，同时减少泥沙进入鞋腔。

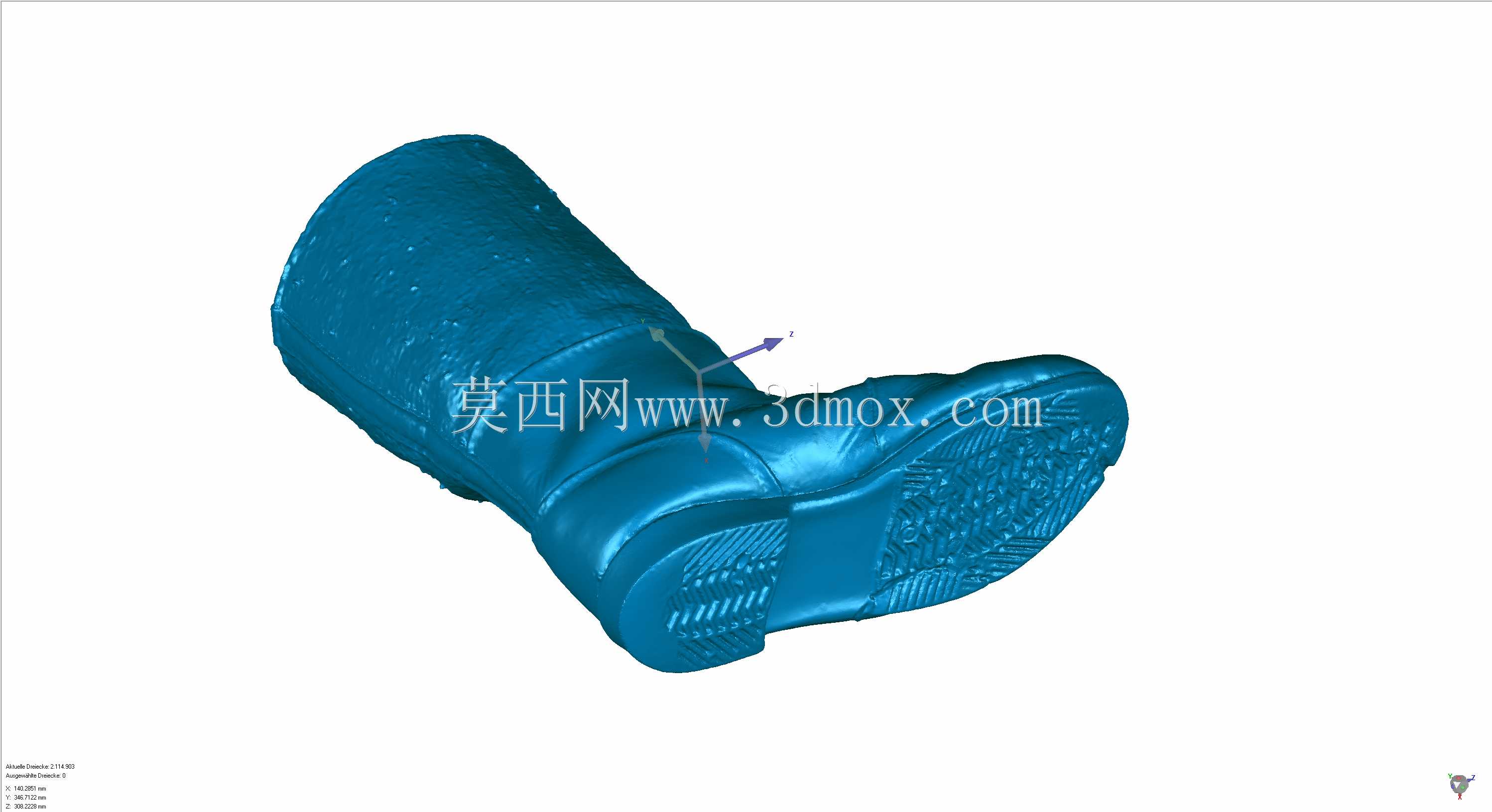

　　扫描模型上靴筒并非规则圆柱，它在脚踝前侧留有屈曲余量，在后跟区域则相对挺括，这说明原物在制版时考虑了行走时跟腱的上下滑动。如果把它用于虚拟人穿戴或装备仿真，这一区域不能简单做成刚性壳体，否则屈膝、踏地动作会出现明显穿模。比较值得注意的是鞋底。外底布满粗大防滑纹，齿块方向和深浅并不完全均匀，前掌着力区更密，足弓处有连续支撑边，后跟则采用块状咬合结构。这种布局对应起步蹬地、脚跟先着地和侧向制动三种受力状态。逆向建面时若只追求视觉光滑，把纹槽全部抹平，模型就失去了工装鞋的功能特征；若完全按噪声点云逐点复刻，又会把扫描误差和表面脏污一并固化。合理做法是先提取大底分型面，再按齿块分组重建，保留功能性纹理的走向、深度和拔模角度，

　　同时剔除孤立毛刺。鞋头部分有明显上翘和加厚包边，这是军靴常见的防踢设计。它在实物中通常通过皮革叠加、港宝支撑或缝线收紧实现，扫描结果呈现为连续隆起。做三维结构时要区分外观曲面与内部腔体：外表面可以忠实还原磨损和褶皱，但鞋腔内部必须围绕脚型留出统一容差，不能让外壁凹凸直接映射到内表面，否则会造成虚拟穿着时的压迫干涉。沿靴身观察，鞋带区域从脚面一直延伸到靴筒上部，孔位间距并非等距。靠近跖骨的位置孔距较密，用于锁紧足背；向上逐渐放宽，则兼顾穿脱效率和小腿围度适应。这个细节对后续装配仿真很重要：鞋带路径应沿孔位中心建立柔性曲线或索单元，系带张力在不同区段并不相同。若只做静态渲染，可以把鞋带作为独立几何体贴合靴面；若要做穿戴模拟，则需要定义摩擦、滑移和拉紧行程。靴侧拉链或缝线区域在扫描件中表现为细微凸起，这类特征尺寸小但决定了模型的真实感。处理时不宜用整体抽壳解决，因为皮革厚度在鞋头、鞋舌、后跟和靴筒上口并不一致。更稳妥的方式是按裁片拆分曲面，分别给出厚度方向，再在缝线位置叠加窄条或线迹。这样既保留制鞋工艺的拼接逻辑，也方便后续在展示模型中分配不同材质。从安装边界和适配关系看，这类高帮靴不能只看鞋底长度。它的外部最大宽度集中在前掌，靴筒上口围度决定了与裤管、绑腿或护具的配合空间。若把它放入装备库用于人体模型穿戴，需要同时校核足底接地平面、踝部旋转中心和小腿轴线。扫描模型的坐标系通常以扫描仪视角为准，导入后要先把鞋底平面校正到水平基准，

　　再根据后跟突点和第二跖骨中心确定鞋长方向，否则后续姿态调整会非常别扭。在足部防护设计上，靴后跟的杯状结构比普通鞋更深，能够固定跟骨，减少长时间行进中的前后窜动。足弓处虽然被粗糙外底覆盖，但内侧曲线仍能看出支撑隆起，这对应传统军靴强调的承重稳定性。若把该模型作为现代安全鞋或户外靴改型参考，可以在不破坏外观比例的前提下，对内底进行二次重构，加入缓冲层、抗穿刺片或防水内衬，而外底齿纹和靴筒高度则可作为风格基因延续。逆向过程中还要处理皮革表面的不规则褶皱。这些褶皱位于踝部弯折处和靴筒上口，是材料使用后的自然结果。工程上不能把它们误判为结构加强筋，也不必全部删除。较好的策略是用分层噪声控制保留大尺度折痕，弱化细碎麻点，让曲面在视觉上具备皮革韧性，同时保证模型在3D打印或数控加工时不会出现大量无意义的局部起伏。总体而言，这只军靴扫描件的建模重点在于把真实 footwear 的功能语言转译成可编辑的数字资产：外底负责抓地与耐久，鞋头负责防踢，靴筒负责踝部防护，鞋带系统负责围度调节，裁片与缝线负责成型和材料分界。围绕这些要素组织曲面，模型就不只是一个蓝色网格摆件，而能服务于鞋履结构分析、影视道具制作、游戏装备装配以及复古工装产品的再设计。对于需要继续深化的人，建议先重建鞋楦基准，再反向生成靴面和鞋底，这样比直接包裹点云更容易控制壁厚、分件和后续装配关系。
