履带行走机构坦克链节结构

　　该链节是履带行走机构中直接承担载荷传递与铰接动作的核心零件，常见于重型履带工程车辆、装甲装备、履带式作业机械的行走系统中。单节链节在整副履带中同时承担两项作用：一方面通过自身主体结构将负重轮传递的整机重量传导至履带板与地面，另一方面依靠两端的同轴销轴结构，与相邻链节形成可相对转动的铰接副，让整条履带能够绕过驱动轮、导向轮与托带轮，完成闭合循环运动。从结构形态来看，该零件采用一体化铸锻成型的主体构型，主体截面随受力路径变化，在销轴穿过的铰接区域做了局部加厚，用于抵消履带张紧、转向、越障时产生的交变弯曲与剪切载荷；中部腹板区域则在保证抗弯模量的前提下做了适度收窄，既控制单节重量，也避免不必要的材料冗余。两端伸出的同轴销轴段为铰接配合面，

　　其同轴度直接决定相邻链节转动时的卡滞程度与磨损速率，加工过程中需严格控制两轴颈的径向圆跳动与表面粗糙度，配合面通常需做表面硬化处理，以适应砂石、泥水工况下的长期摩擦。链节下部的连接位用于与履带板进行紧固装配，结合面的平面度与安装孔位公差，会直接影响履带板装配后的贴合状态，若贴合面存在翘曲或孔位偏差，履带板在承受冲击载荷时容易出现局部应力集中，甚至引发连接螺栓断裂。在履带系统的装配边界上，单节链节的销轴中心距决定履带的节距参数，而节距需要与驱动轮的齿距严格匹配，啮合过程中驱动轮齿会嵌入相邻两节链节形成的销轴间隙，通过拨动销轴带动整条履带运转；若节距偏差过大，会出现跳齿、啃齿、冲击异响等问题，加速驱动轮与链节的早期磨损。

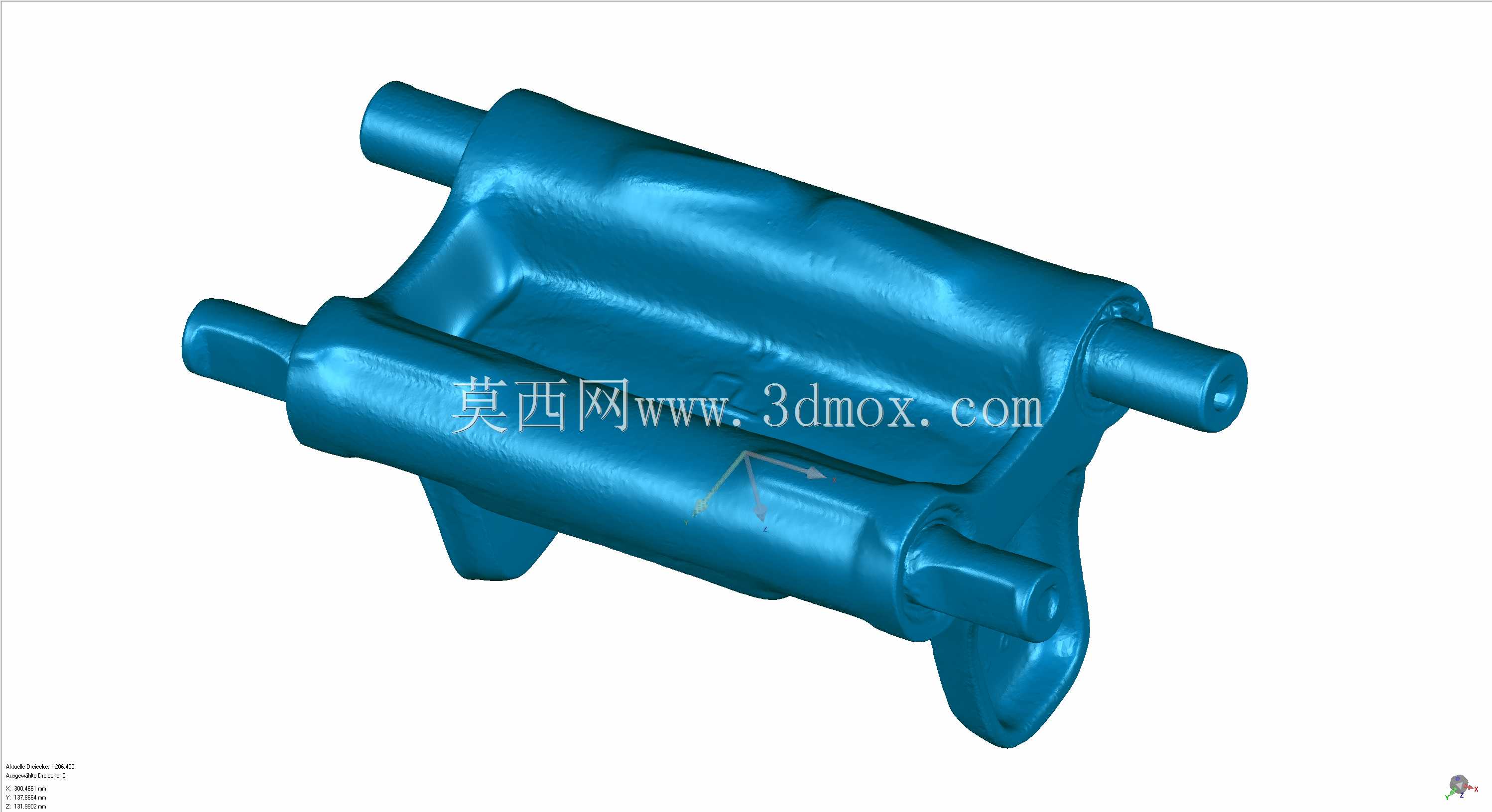

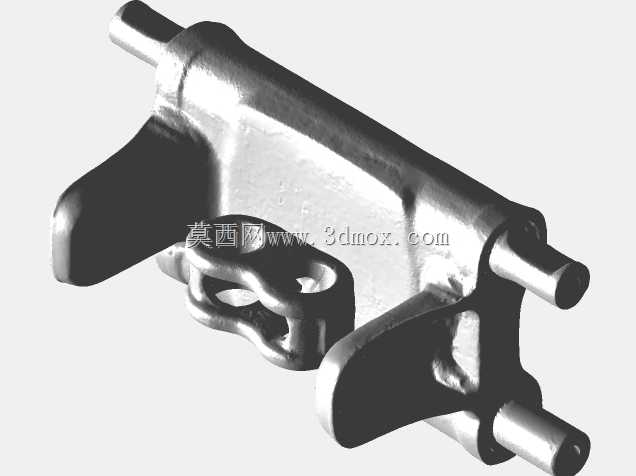

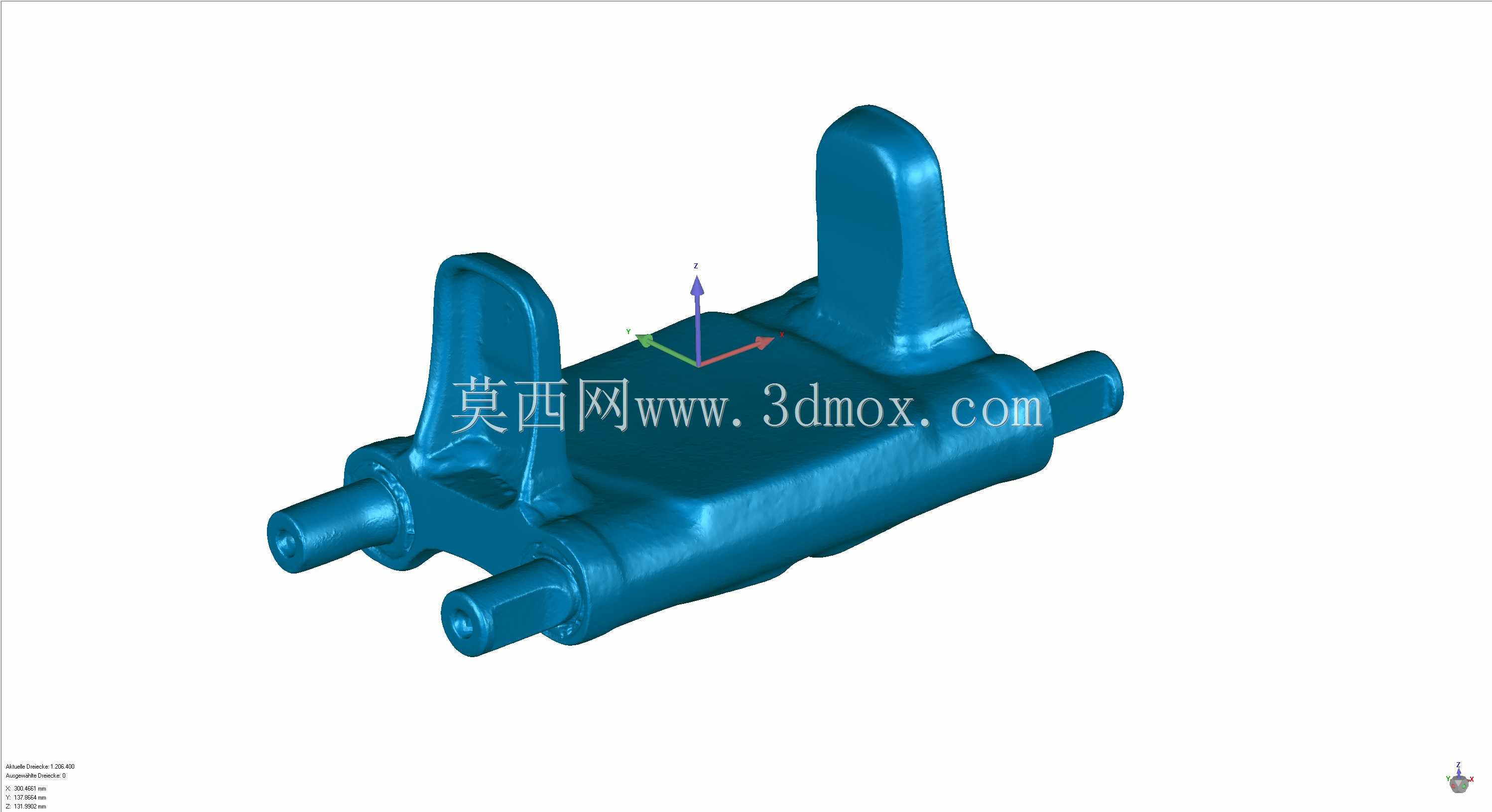

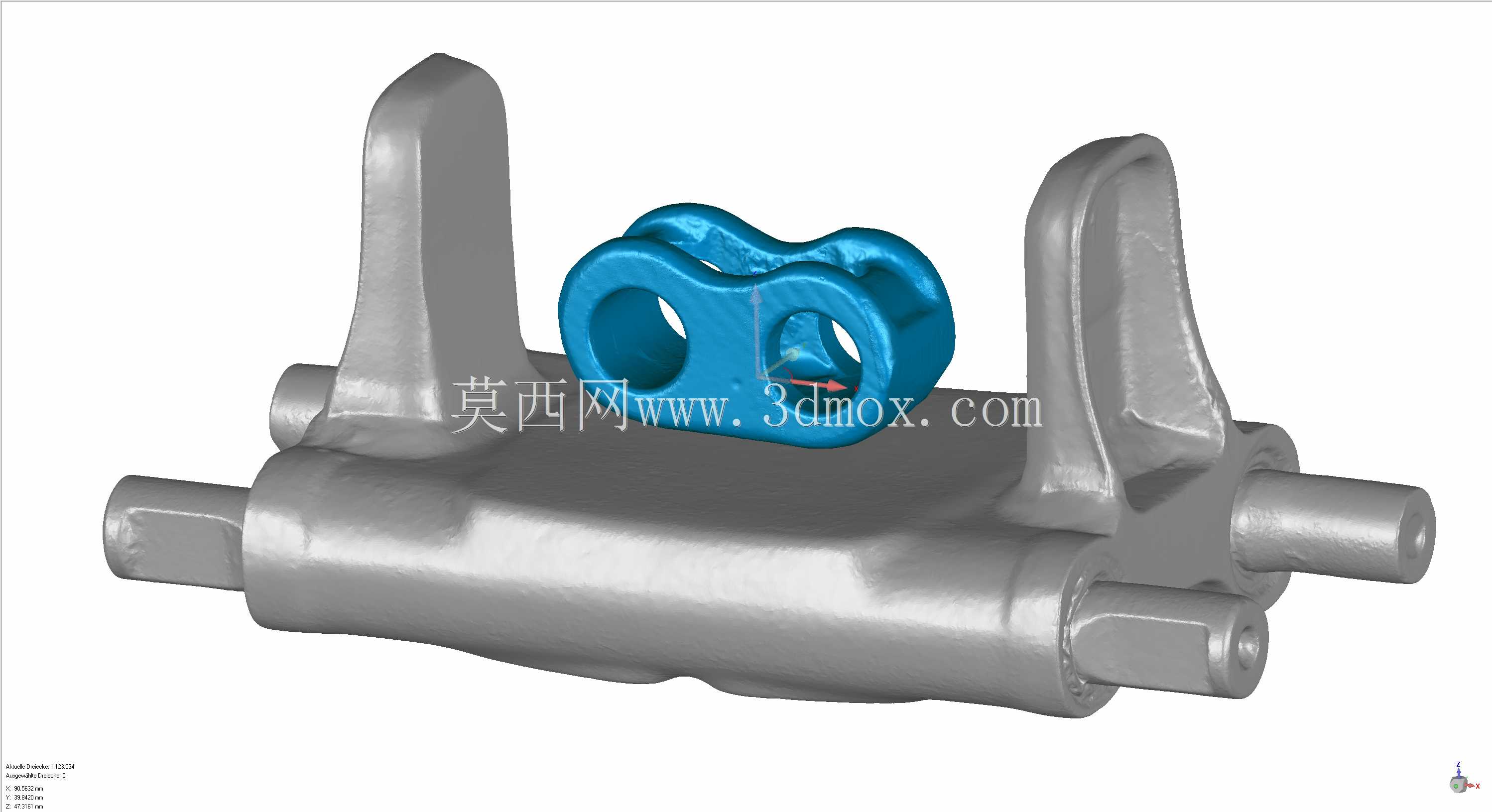

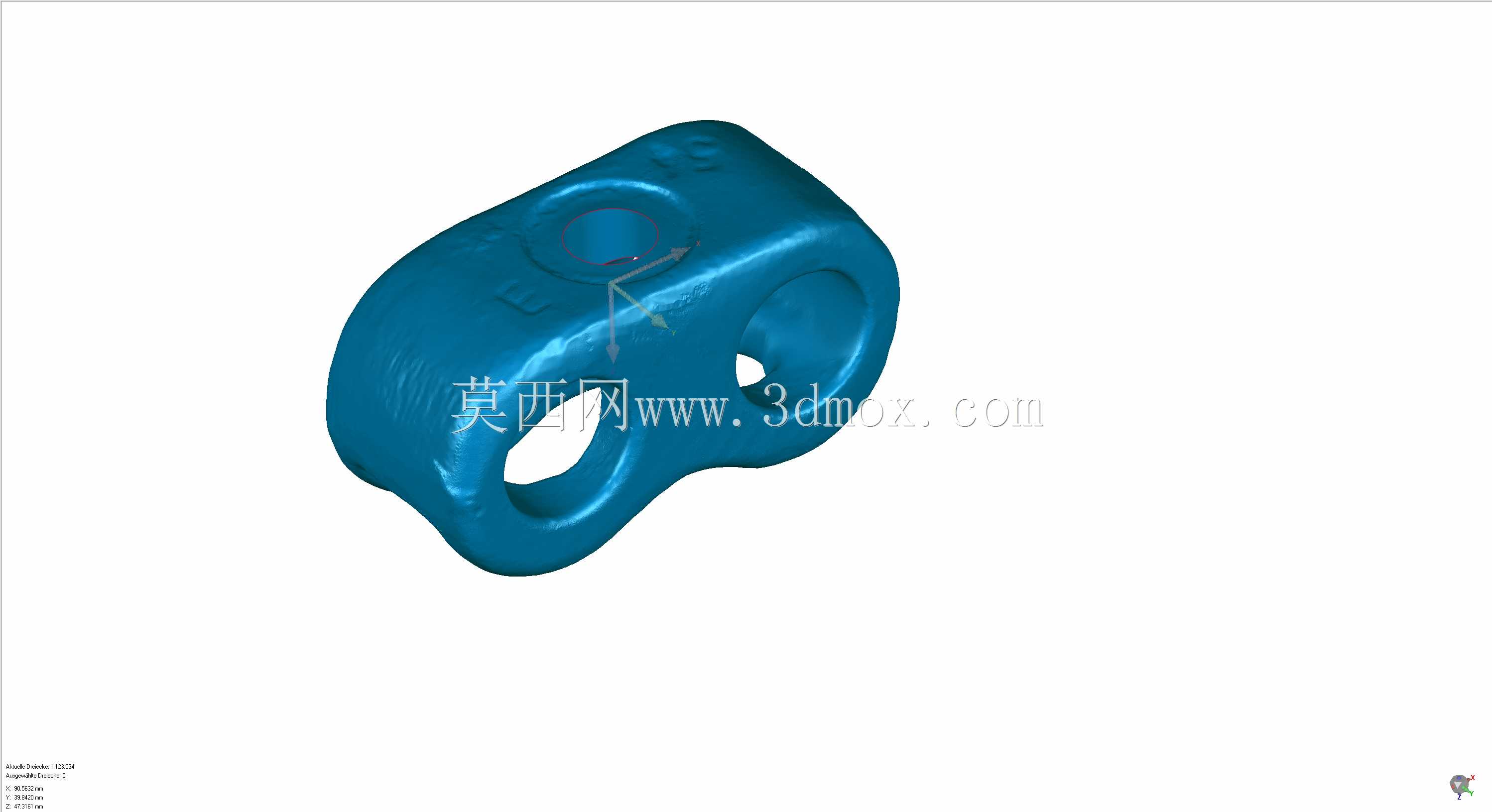

　　链节的轴向宽度则需要与负重轮的轮缘导向间隙匹配，宽度过大将导致履带与负重轮侧板发生摩擦剐蹭，宽度过小则会使履带横向窜动量过大，影响行走直线性，甚至在转向时出现脱轨风险。在实际工况中，链节的受力状态极为复杂：直线行驶时主要承受垂直方向的压载荷与沿履带方向的张紧拉力，转向时一侧履带制动、另一侧履带驱动，链节会额外承受横向扭转力矩，越障或经过崎岖路面时，履带局部悬空还会产生瞬时冲击载荷。这类复杂交变载荷要求链节材料具备足够的强度与韧性，通常选用中碳合金钢经铸锻成型后再做调质处理，铰接表面辅以淬火或渗碳工艺提升耐磨性，非配合面保留适度的韧性以吸收冲击能量。从逆向建模的角度来看，这类通过三维扫描获取的链节数据，

　　能够精准还原实物在长期使用后形成的微小形变与磨损特征，在做备件仿制、失效分析或履带系统改造时，扫描得到的曲面数据可直接用于重构数控加工路径，也可导入多体动力学软件中，模拟整副履带在不同载荷、不同车速下的铰接受力变化，为后续优化链节截面、调整硬化层分布提供实测依据。在维修替换场景中，单节链节的磨损极限通常以销轴与销孔的配合间隙作为判定标准，当间隙超过设计阈值后，履带节距会被拉长，导致与驱动轮啮合不良，此时便需更换磨损链节或销轴组件；更换过程中需保证相邻链节转动灵活无卡滞，铰接处的密封结构若有损坏也需同步更换，避免泥沙进入配合面加剧磨损。
