PP材质45度等径排水弯头结构

　　建筑同层排水、室内重力排污以及市政入户支管的走向调整，经常会遇到管路需要平缓转向的工况。若直接采用90度弯头，污水中携带的纤维、泥沙、餐厨残渣在转向处容易形成涡流和沉积，长期运行后会缩小过流断面，甚至在支管段造成堵塞；而采用两个小角度弯头拼接，又会增加粘接接口数量、抬高管路占用高度，给吊顶内或垫层内的敷设带来麻烦。这款45度弯头正是针对这类场景设计，用于公称直径110mm的塑料排水管路，在需要改变管线走向时提供一个过渡平滑的转向节点。

　　从流体走向看，弯头两端轴线夹角为45度，转向幅度小于直角弯头，介质流经时的局部阻力系数更低。重力流排水依靠管路坡度形成的液位差推动，局部水头损失越小，越容易保证自净流速，减少污物在弯段底部停留的概率。对于卫生间排水横管与立管的接驳、阳台地漏汇流管转向、地下车库排水干管绕行梁柱等位置，这类弯头能够在有限空间内完成方向调整，同时避免管路出现急弯。

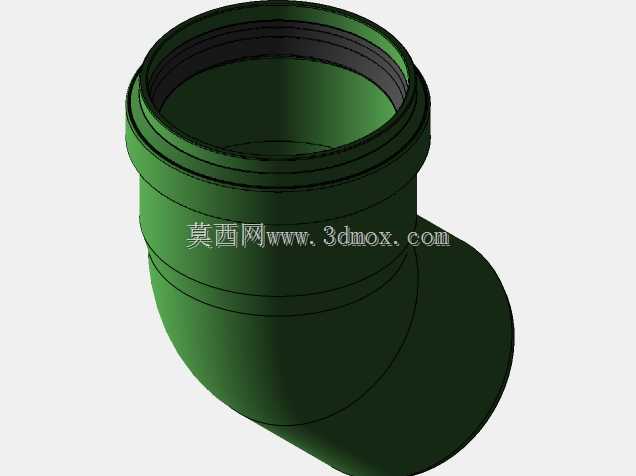

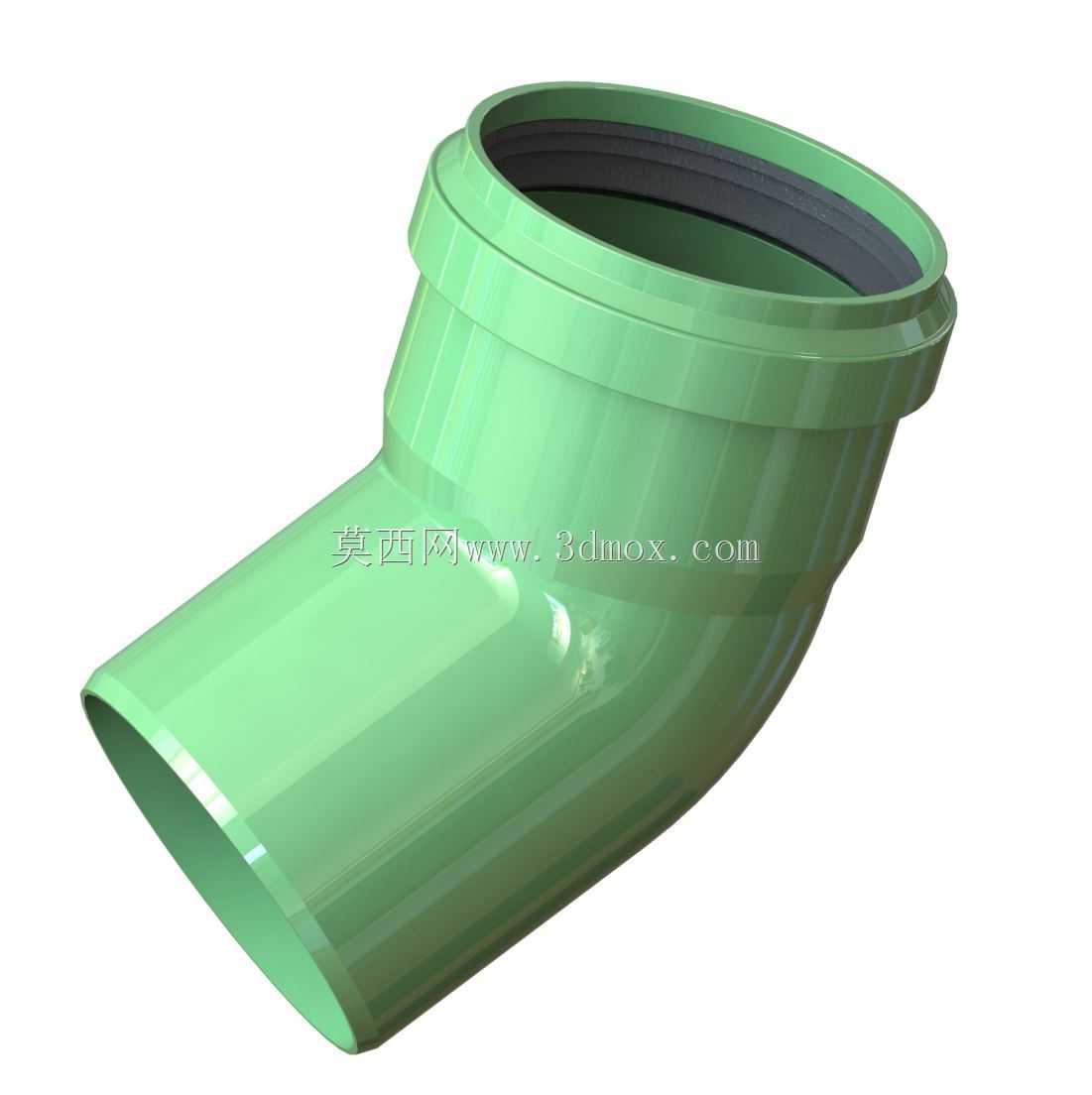

　　产品一端为承口结构，内部设置密封圈安装槽，用于与同规格管材的插口端配合；另一端为插口形式，可直接插入下游管件或管材承口。这种承插配合方式在现场施工时不需要复杂工装，管材按标记插入到位后，依靠橡胶圈形成密封，既能防止污水外渗，也能阻隔管道内的臭气返溢。承口端部的加厚环带提高了接口部位的刚性，插入管材时不易出现口部胀裂；外壁沿周向设置的阶梯状加强结构，在不显著增加壁厚的情况下提升了抗外压能力，当管路埋入垫层或回填层时，能够承受一定的土壤压力和施工荷载。

　　建模时需要先确定两端接口的轴线位置，以45度夹角建立两段直管基准，再在中间构建平滑过渡的弯管段。弯管部分的曲率半径不能过小，否则不仅会增加流动阻力，还会在注塑成型时造成熔体填充不均、内壁出现熔接痕；曲率半径过大则会使弯头外形过长，挤占安装空间。通常在结构允许的前提下，取管径的1至1.5倍作为弯曲半径，能够兼顾水力条件和外形尺寸。内壁需要沿介质流向保持连续顺滑，避免出现台阶、倒扣或局部凸起，任何突出物都可能挂住污物并逐步发展为堵塞点。

　　密封槽的尺寸要与标准橡胶圈匹配，槽底直径、槽宽以及槽口倒角都会影响密封效果。倒角过小，管材插入时容易切伤密封圈；倒角过大，则可能造成密封圈压缩量不足。承口内部还应设置限位止口，使管材插入深度一致，既防止插入不到位导致密封失效，也避免过度顶紧造成管件内应力集中。插口端外壁应保留适当锥度，便于现场插入，同时保证与相邻承口的同轴度。

　　在安装边界上，选型时要核对弯头的轴向投影长度和最大外廓尺寸。水平敷设时，弯头两侧应留有足够的直管段，不宜紧贴弯头设置支吊架，否则管道热胀冷缩产生的位移会集中作用在接口上；垂直安装时，要考虑弯头转向后对下层空间净高的影响。由于PP材料的线膨胀系数较大，长距离直线管段应配合伸缩节使用，弯头处则可利用自身转角吸收少量位移，但不能把它作为主要热补偿构件。

　　从结构完整性角度看，弯头外侧在转向过程中承受较大的环向应力，壁厚通常需要比直管段略厚或通过圆弧加强；内侧则要控制壁厚，避免材料堆积导致缩痕和冷却不均。三维建模完成后，可通过剖切检查承插口与弯段的交接处是否存在壁厚突变，这类位置在承压或受外压时最容易产生应力集中。对于需要进行装配校核的设计人员，还应把橡胶圈作为独立零件纳入装配体，检查其压缩率和装配状态，而不是仅保留管件本体。

　　在实际工程中，这类弯头并不承担调节流量或关闭管路的功能，它的核心价值在于以可靠接口和顺滑流道完成管路转向。设计时围绕重力流排水的特点，平衡了过流能力、安装空间、密封性能和结构强度，使它能够稳定服务于建筑排污、雨水收集和室内废水排放等系统。
