PP材质67度排水弯头结构设计

　　在民用建筑同层排水、卫生间改造以及室内重力排污系统中，管道转向位置往往不能直接采用标准90度弯头。立管与横管之间若转折过急，污水携带固体杂质下落时容易在弯头底部形成撞击、涡流和沉积，长期运行会造成局部堵塞、水封波动和噪声放大。这个67度弯头正是为缓解这类问题而设置的过渡管件，它把原本接近直角的流向改成更平缓的折角，使流体在转向时保持连续，减少局部阻力，也降低检修频率。

　　从现场安装角度看，67度属于非标准但很实用的角度。它不像45度弯头那样需要较大的水平展开距离，也不像87度弯头那样接近直角。在楼板下方空间紧张、洁具排水口位置已经固定、横管又必须按一定坡度接入立管时，采用这种角度可以直接完成转向，减少现场切割和多段拼接。对施工人员来说，少一个接头就少一处渗漏风险；对结构设计人员来说，管件外形越确定，管线综合排布时越容易控制净高和碰撞边界。

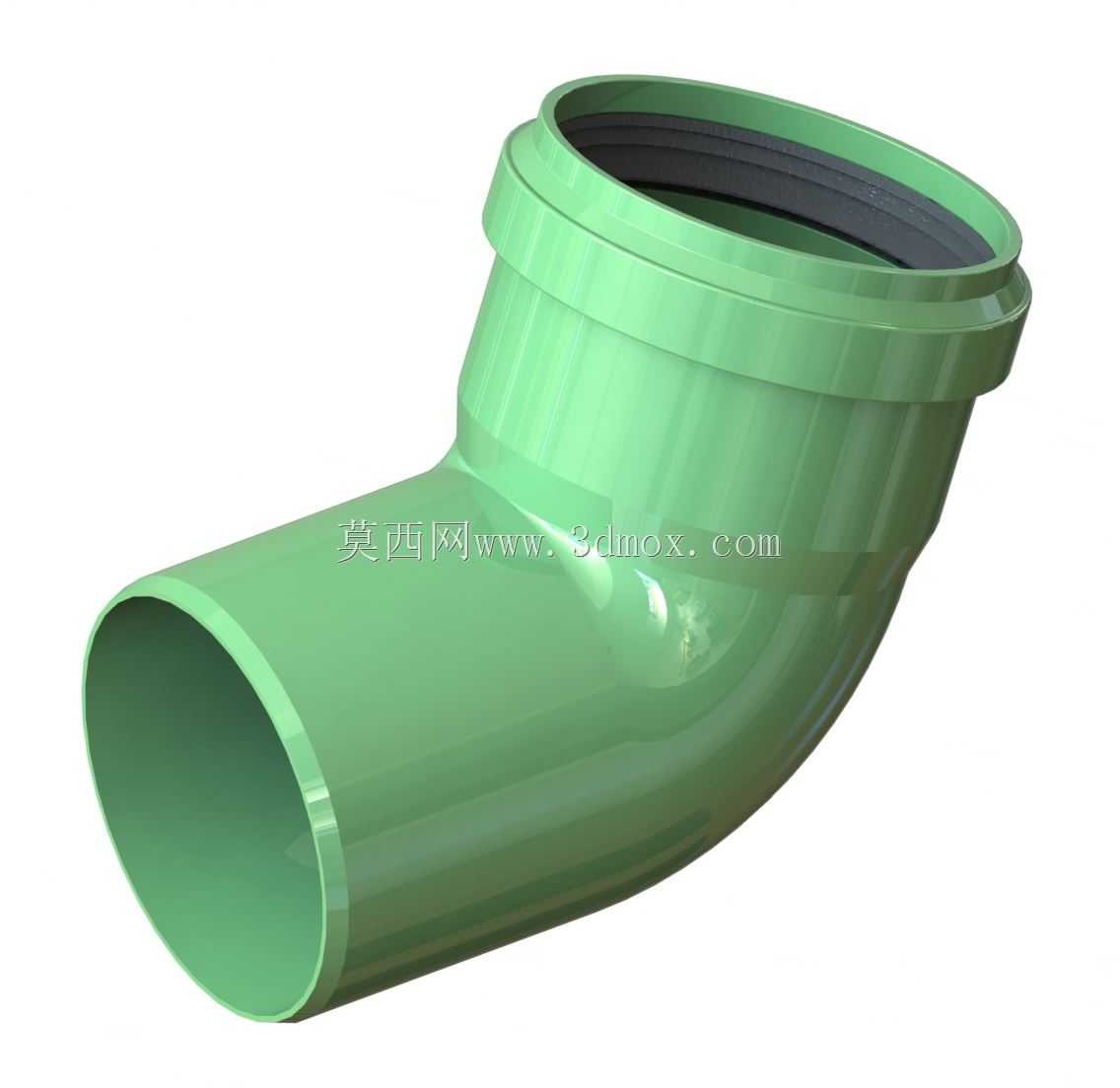

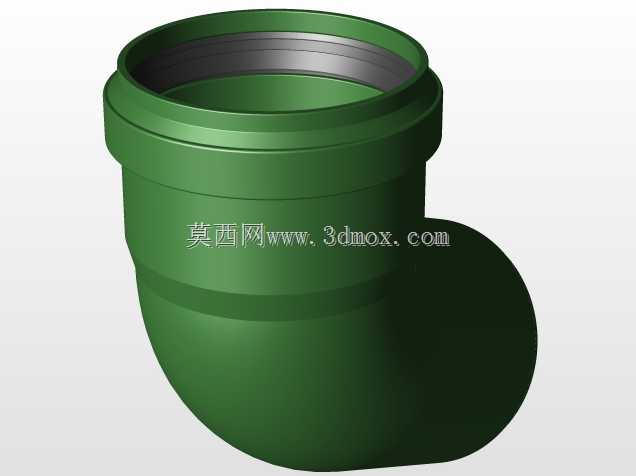

　　该模型一端为承口结构，内部预留了密封圈安装位置，用于与同规格管材进行插接。承口端部做了加厚和导向过渡，便于管材插入时对中，也能在橡胶圈被压缩时提供足够的抱紧力。另一端为平直插口段，可与下游管件或管材承口配合。插口外壁保持足够的圆柱长度，使插接深度可控，避免因插入不足造成密封失效，也避免因插入过深顶坏密封圈。弯头内外壁在转弯区域采用连续圆弧过渡，没有尖锐折角，污物通过时不容易挂附。

　　材料选用PP，是排水管件中常见的工程选择。PP具有较好的耐化学腐蚀性，能够承受生活污水中常见的弱酸、弱碱和清洁剂介质；材料密度较低，管件搬运和安装劳动强度小；耐冲击性能在常温下表现稳定，适合建筑内部暗装、吊顶内或管井内使用。与金属管件相比，PP内壁光滑，流体阻力小，结垢倾向低；与某些脆性塑料相比，它在施工中更能承受轻微磕碰。设计时需要注意材料收缩率对承口尺寸的影响，密封圈槽直径、承口深度和插口外径必须形成稳定配合，过松会渗漏，过紧则装配困难。

　　从三维建模角度看，这类管件看似简单，但真正做到可制造、可装配并不容易。主体可先通过扫掠建立弯管中心线，再按内外径生成管壁；承口部分需要单独建立扩径段、密封槽和端部加强环；插口段要保证与主管体相切连接。转弯处的壁厚应尽量均匀，避免局部过厚导致注塑冷却时产生缩痕，也要避免壁厚突变造成应力集中。外表面的加强筋或凸缘不能只按外观处理，它们同时承担成型时的刚性保持和安装时的受力传递。

　　尺寸边界方面，公称直径为110mm，这是建筑排水中常用的主排污管规格。弯头角度为67度，决定了两个接口轴线之间的夹角。布置管线时，不能只看中心弧长，还要把承口外径、端部法兰状加厚圈、密封圈槽以及安装操作空间计入包络范围。若弯头靠近墙体、梁底或其他管线，承口外侧需要预留手指和工具操作距离；若用于吊顶内，还要考虑管材插入后产生的轴向尺寸增量。模型中承口与插口的相对位置可直接用于校核安装后管道的实际走向，帮助设计人员判断排水坡度是否满足要求。

　　在流体功能上，67度弯头适用于重力流而非压力流。它的主要任务不是承受高内压，而是让污水在无压状态下顺畅改变方向。弯曲半径过小会使水流贴壁不良，产生水跃和噪声；弯曲半径过大又会占用空间。该弯头在结构上取了中间方案，既保证转向平缓，又控制整体体积。对于连接马桶、地漏、洗手盆等洁具的横支管，这种管件能在有限层高内完成合理找坡。

　　密封设计是这类产品的关键。承口内的橡胶圈在装配后形成径向压缩，既能防止污水外渗，也能补偿管道因温度变化产生的少量位移。建模时需要准确表达密封圈槽的位置和截面形状，因为槽位过浅会使胶圈容易被挤出，槽位过深则压缩量不足。插口端部通常应做倒角，插入时引导胶圈均匀滑入，而不是切削或翻滚胶圈。这些细节在三维模型中如果被忽略，后续出工程图或开模时就会暴露问题。

　　实际选型时，工程师需要把它与45度、87度弯头区别使用。45度弯头适合方向变化较小、需要平缓汇入的位置；87度弯头多用于空间受限且接近垂直转向的位置；67度弯头则适合介于两者之间的避让和找坡场景。把它简单理解为“非标准弯头”并不准确，在很多卫生间降板、管井转换和同层排水施工中，这种角度恰恰能减少额外接头，提高系统可靠性。

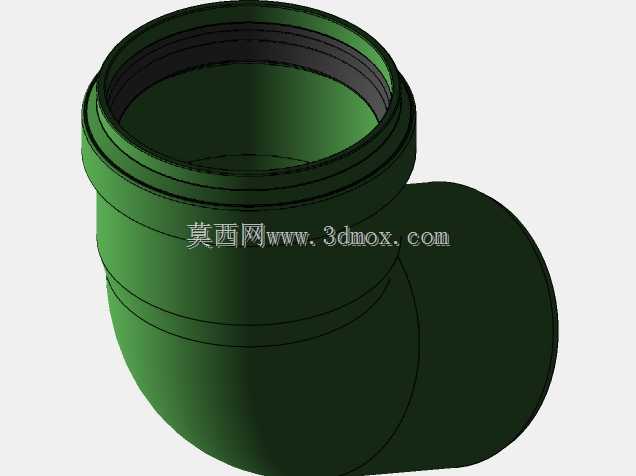

　　模型整体表达了管件的外部形态、承插关系和转弯结构，可用于管道布置、安装模拟、干涉检查以及产品结构评审。对于三维建模人员，练习这类模型有助于理解塑料排水件的壁厚控制、密封槽设计、注塑工艺约束和装配边界；对于设备选型和给排水设计人员，它提供了一个直观的空间对象，使管线走向不再停留在二维线条上，而能在三维环境中提前发现安装冲突。
