PP材质87度排水弯头结构设计

　　这款87度弯头主要用于建筑室内污废水排水管路的转向连接，公称通径DN110，适配外径110mm的PP排水管材。在住宅厨卫排水、公共建筑卫生间排污、同层排水系统以及小型工业废水排放管路中，这类弯头承担着改变管路走向、引导水流顺畅转向的作用，相比90度直角弯头，87度的微偏角度能够在保证管路转向需求的同时，降低水流转向时的局部阻力，减少排水过程中产生的水锤与噪音，也能降低污物在转角处淤积堵塞的概率。

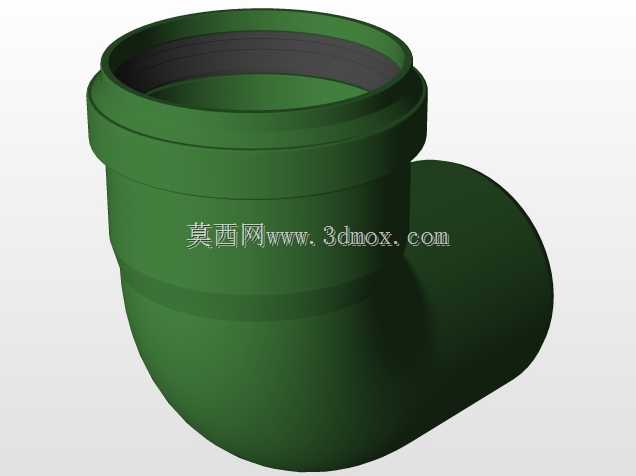

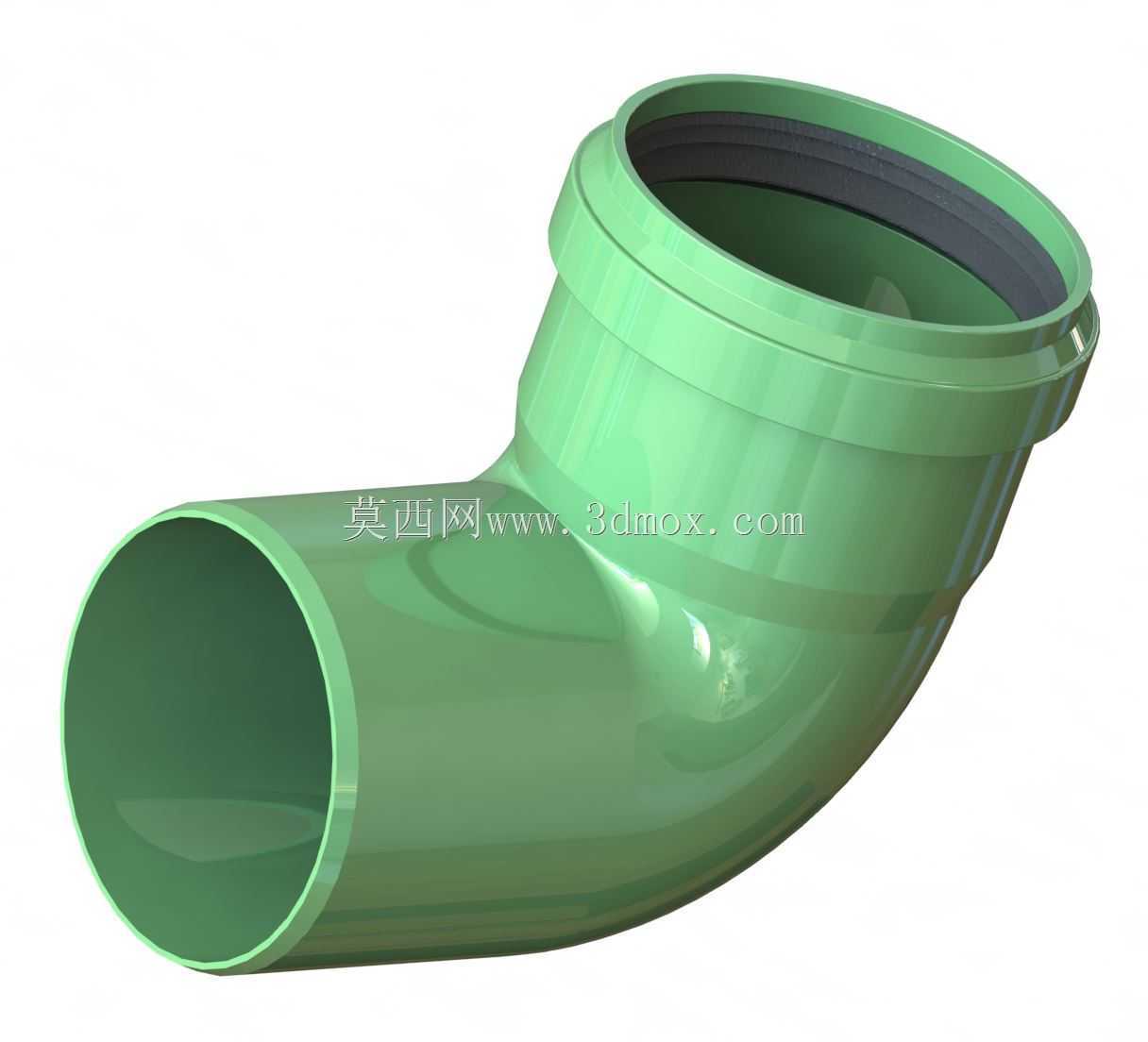

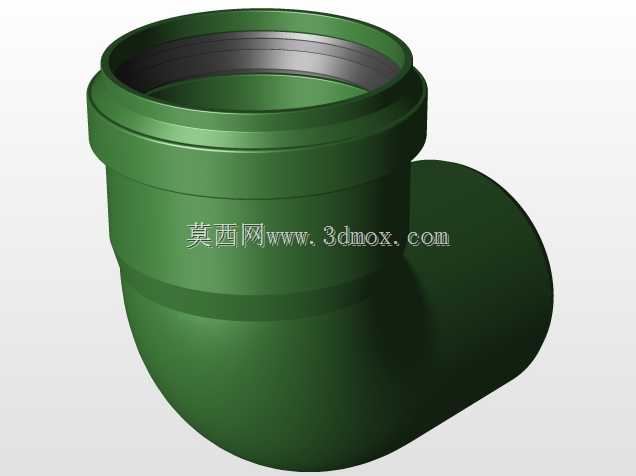

　　从结构设计来看，弯头一端为承插式扩口结构，内部预置橡胶密封胶圈，安装时将管材直接插入承口即可完成密封连接，无需额外粘接或热熔作业，大幅提升现场管路装配的效率。承口端部设计有多层环形加强筋，既能够提升承口部位的结构刚性，避免管材插入时承口出现胀裂变形，也能在管路长期使用过程中，抵消温度变化带来的管材伸缩应力，防止接口松脱渗漏。弯头另一端为平口结构，可直接插入同规格管件的承口，或是通过管箍与其他管材对接，适配不同的管路排布需求。

　　弯头整体采用PP材质注塑成型，PP材料具备优异的耐化学腐蚀性能，能够耐受生活污水、常见酸碱废水的长期侵蚀，同时材料本身内壁光滑，摩擦系数极低，排水过程中污物不易附着在管壁上，长期使用也能维持稳定的通水截面积。弯头的弯曲段采用等曲率圆弧过渡设计，弯曲半径符合排水管路的水力设计要求，水流在转向过程中流速变化平缓，不会出现明显的涡流区，既能够提升排水效率，也能避免气堵现象的产生。弯头的壁厚根据管路承压需求与安装受力情况做了差异化设计，承口部位壁厚更大，以承受接口装配时的挤压力与密封胶圈的预紧力，弯曲段壁厚均匀，既保证结构强度，也避免材料冗余增加成本。

　　在安装边界方面，该弯头的轴向与径向尺寸均按照常规排水管路的安装空间设计，转向后两个接口的中心距经过精准核算，能够直接适配标准层高的卫生间吊顶内、管道井内的管路排布，不需要额外裁切管材调整间距。承口的插入深度有明确的限位设计，管材插入到位后会被内部台阶限位，既保证密封胶圈完全处于密封工作面，也避免插入过深导致弯头内部流道被管材端部阻挡。弯头的外壁光滑平整，吊装或支模固定时，管卡可以直接贴合外壁固定，不会出现局部应力集中导致的管壁破损。

　　在实际选型应用中，这类弯头通常用于排水立管与横支管的连接、横管转向避让梁柱结构、排水器具出口与排水主管的接驳等场景。设计建模时需要重点核对承口的内径公差、胶圈槽的深度与宽度，保证橡胶圈装入后既有足够的压缩量实现密封，又不会因为压缩量过大导致管材插入力过大，增加现场安装难度。同时要核对弯曲段的内壁轮廓，避免注塑过程中出现内壁缩痕、飞边等缺陷，这些缺陷会增大水流阻力，甚至会挂住纤维、杂物造成管路堵塞。弯头的端口平整度也有严格要求，平口端的端面与轴线垂直度控制在合理范围内，保证对接后接口的同轴度，避免管路出现偏斜导致接口密封失效。

　　从长期使用的角度考量，PP材质的抗冲击性能与抗老化性能也适配建筑排水的使用场景，正常使用环境下使用寿命可达数十年。弯头的结构设计充分考虑了施工与运维的便利性，可拆卸的承插接口在管路出现堵塞时，能够快速拆卸进行疏通作业，不需要破坏性切割管材。整体结构没有多余的复杂特征，注塑成型工艺性好，成型周期短，生产成本可控，同时各部位的强度冗余充足，能够承受管路回填、吊装以及建筑轻微沉降带来的外力，不会出现开裂、渗漏等问题。
