布朗宁M2夹具与配套螺钉结构设计

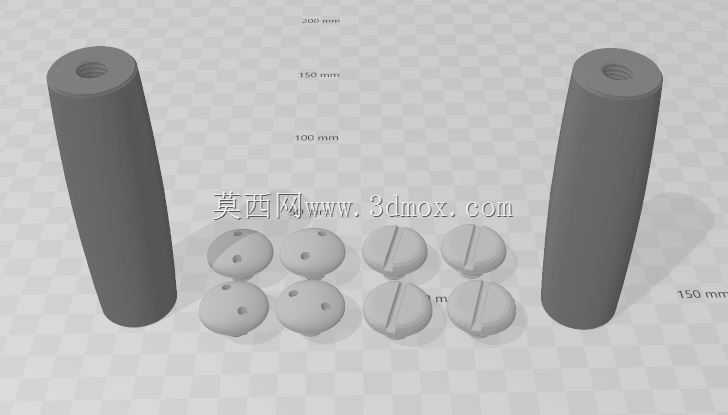

　　这套夹持组件的设计核心，是为勃朗宁M2相关部件在维修、装配、检测工位提供稳定的定位与锁紧方案，整体由两根柱状夹持主体与多组不同头型的配套螺钉构成，结构完全围绕现场装夹的刚性需求与操作便利性展开。两根柱状夹持件采用同轴内螺纹孔设计，柱身外圆做了连续的直纹防滑处理，在实际台钳装夹或手持微调时，能够提供足够的摩擦力，避免拧紧过程中出现打滑脱手的问题。柱体端面保持平整，可直接贴合工作台面或工装基板，内螺纹孔沿柱体轴向贯通，既可以通过长螺栓贯穿实现与基座的固定，也能够直接旋入对应规格的螺杆，调整夹持间距，适配不同厚度的被夹持工件。从尺寸边界来看，单根夹持柱的有效长度约150mm，外圆直径控制在25mm左右，

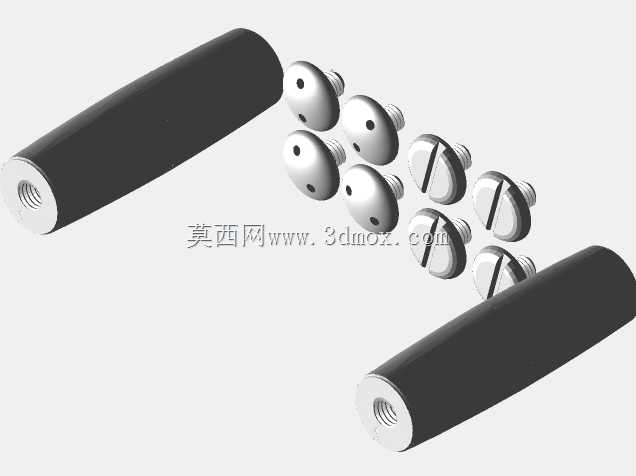

　　这个尺寸比例既保证了柱身自身的抗扭刚性，在施加常规拧紧力矩时不会发生弯曲变形，也不会因为体积过大占用过多的工作台操作空间。柱体端部的内螺纹孔深度经过匹配设计，螺纹啮合长度达到直径的1.5倍以上，能够充分发挥螺纹的锁紧强度，避免反复装拆后出现螺纹滑牙的问题。配套的螺钉分为两种头型，分别为圆头带孔型与一字槽型，两种头型的螺钉外径一致，可适配同一组夹持柱的安装孔位。圆头带孔型螺钉的头部侧面加工有径向通孔，既可以使用内六角扳手插入孔内施加更大的拧紧力矩，也能够穿入钢丝完成防松保险，在存在振动的工况下防止螺钉自行回转松脱，这类螺钉多用于需要长期保持夹持力、设备运行伴随持续振动的场景。一字槽型螺钉则采用标准一字槽结构，

　　可适配普通一字螺丝刀完成快速装拆，多用于频繁更换夹持位置、需要快速调整的工位，头部端面做了轻微的倒角处理，既能够去除加工毛刺，也可以在旋入时自动导向，避免刮伤被夹持工件的表面。在实际应用场景中，这套组件可直接搭配标准台钳使用，将两根夹持柱分别固定在台钳的活动钳口与固定钳口侧，通过更换不同头型的螺钉调整夹持端面的形式，针对圆柱形工件、平板类工件或是异形壳体工件都能形成稳定的多点接触。在枪械维修场景中，它可以避开枪管、机匣等精密配合面，夹持在受力强度更高的基座部位，完成销钉压装、弹簧更换、螺纹修复等工序，不会因为夹持力过大造成薄壁部件变形。在工装设计层面，整套组件没有多余的复杂曲面，所有特征都采用车削与简单铣削即可完成加工，加工成本低，

　　后期维护更换配件也十分方便。夹持柱的外圆防滑纹采用等距直纹设计，相较于网纹滚花，直纹在沾染油污后更容易擦拭清理，适合车间多油污的工作环境。螺钉头部的槽口与孔位都做了加深处理，即使工具出现轻微磨损也能够正常咬合，不会出现槽口打滑拧圆的问题。从安装边界来看，整套组件平放时的最大占用宽度约180mm，高度不超过30mm，可直接放置在大多数标准工作台的台钳行程范围内，不需要对现有工作台做任何改造。两根夹持柱的中心距可通过底部的安装槽在0至120mm范围内自由调整，能够适配不同尺寸的工件夹持需求。在结构受力方面，夹持柱的壁厚经过校核，在承受最大50N·m的拧紧力矩时，柱身的形变位移小于0.02mm，能够保证被夹持工件的定位精度，满足后续钻孔、铣削、打磨等工序的位置公差要求。配套螺钉的材质选用常规中碳钢即可满足强度需求，表面做发黑处理能够提升防锈能力，在车间环境下长期使用也不会轻易锈蚀。不同头型的螺钉可根据工况随时互换，不需要更换整个夹持柱，大幅提升了整套工装的通用性，既可以用于小型机械加工车间的单件小批量生产装夹，也能够在设备维修班组作为通用工装长期备用，解决了专用夹具适配范围窄、成本高的问题。
