ER11夹头手动等分分度头结构设计

　　这款手动分度装置核心适配小型零件的多工位分度加工需求，常见于台式铣床、小型工具磨床的配套工装场景，也可固定在工作台面完成小型轴类、套类零件的等分刻线、钻孔、铣槽工序，针对小尺寸零件的小批量修配、试制加工场景适配性极强，无需复杂的数控分度配套，手动操作即可完成精准分度，适合维修车间、工具制造工段的零散加工需求，相比大型万能分度头体积更小，装夹调整更便捷，针对直径10mm以内的小型工件加工优势明显。

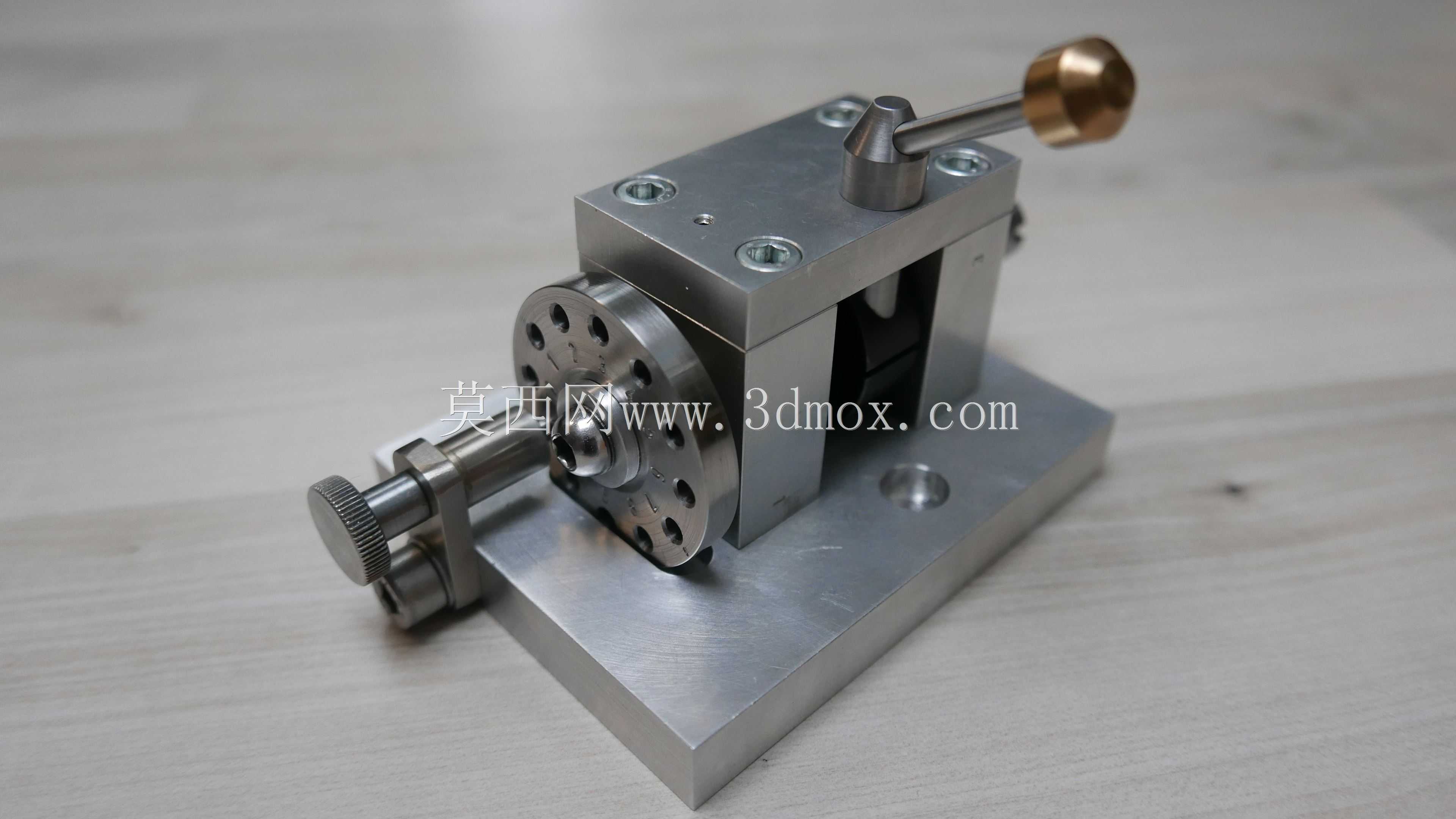

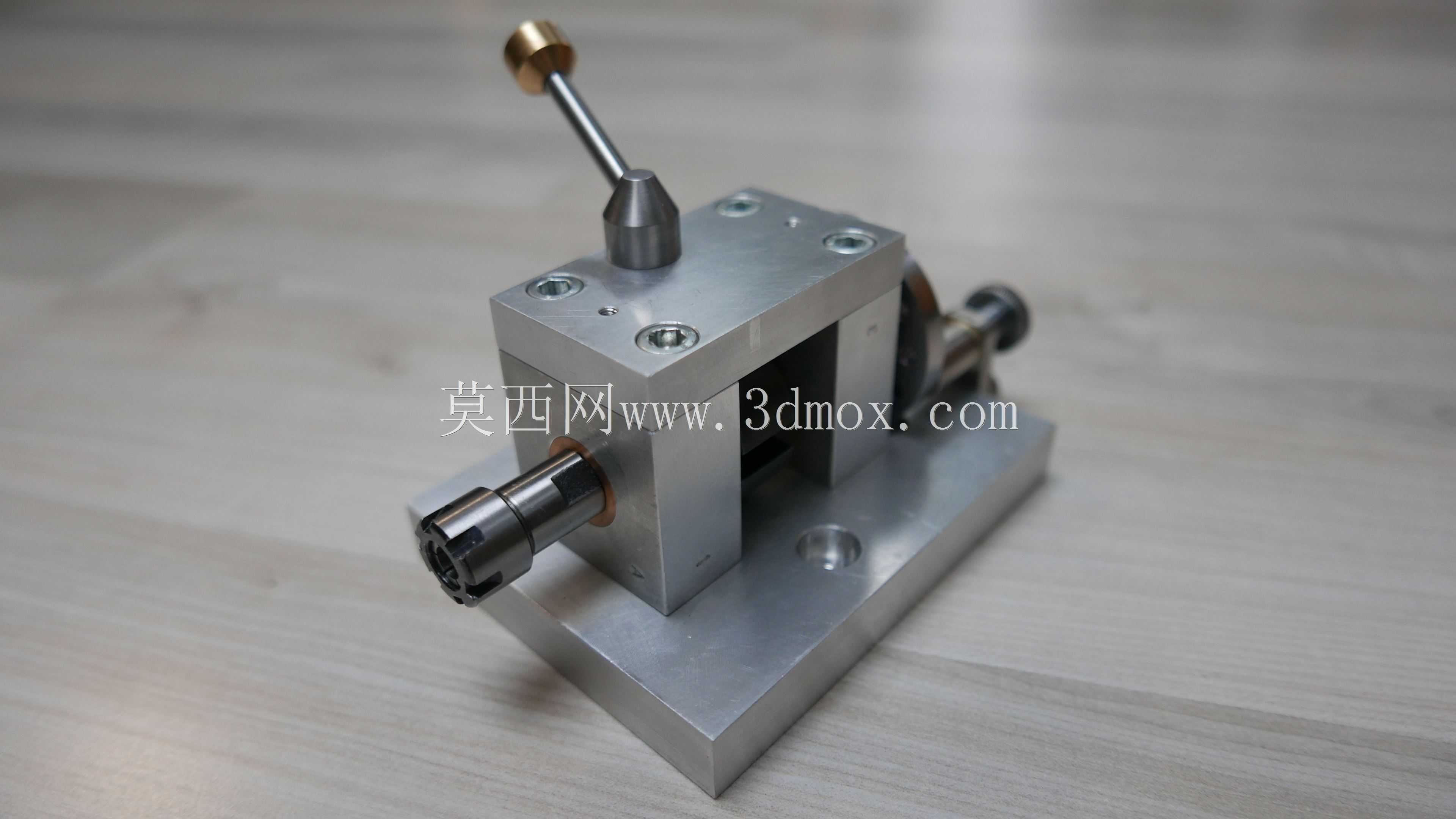

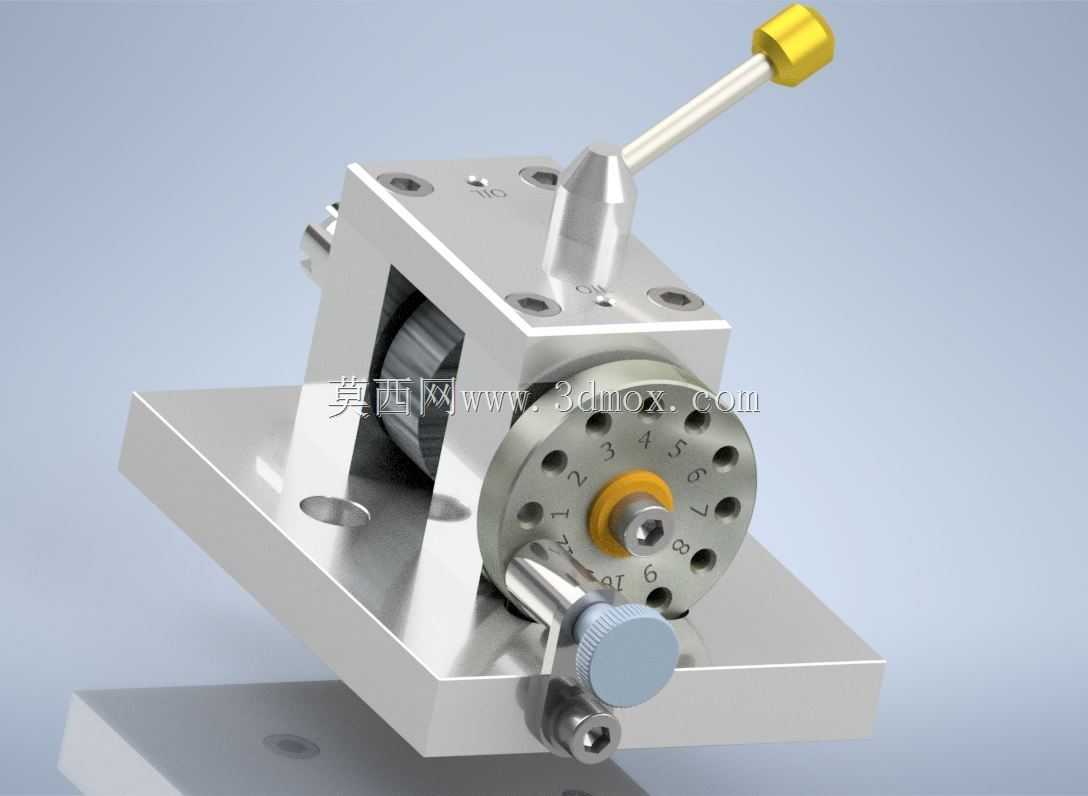

　　装置采用ER11标准夹头作为工件装夹端，兼容ER11系列所有规格的弹性夹头，可装夹夹持范围内的圆柱柄工件、刀具坯料，装夹同轴度可控制在0.02mm以内，满足小型零件的加工精度要求。分度功能通过本体集成的12孔分度盘实现，可完成2、3、4、6、12等分的分度定位，覆盖绝大多数小型零件的等分加工需求，比如小型铣刀的等分刃磨、小型接头的等分槽加工、圆柱件的等分钻孔工序，操作时仅需扳动顶部的插拔定位手柄，即可完成分度销的脱开与定位，转动主轴至对应分度孔位后插入定位销即可完成分度锁定，操作逻辑简单，对操作人员的技能要求较低，无需复杂的分度计算即可快速上手。

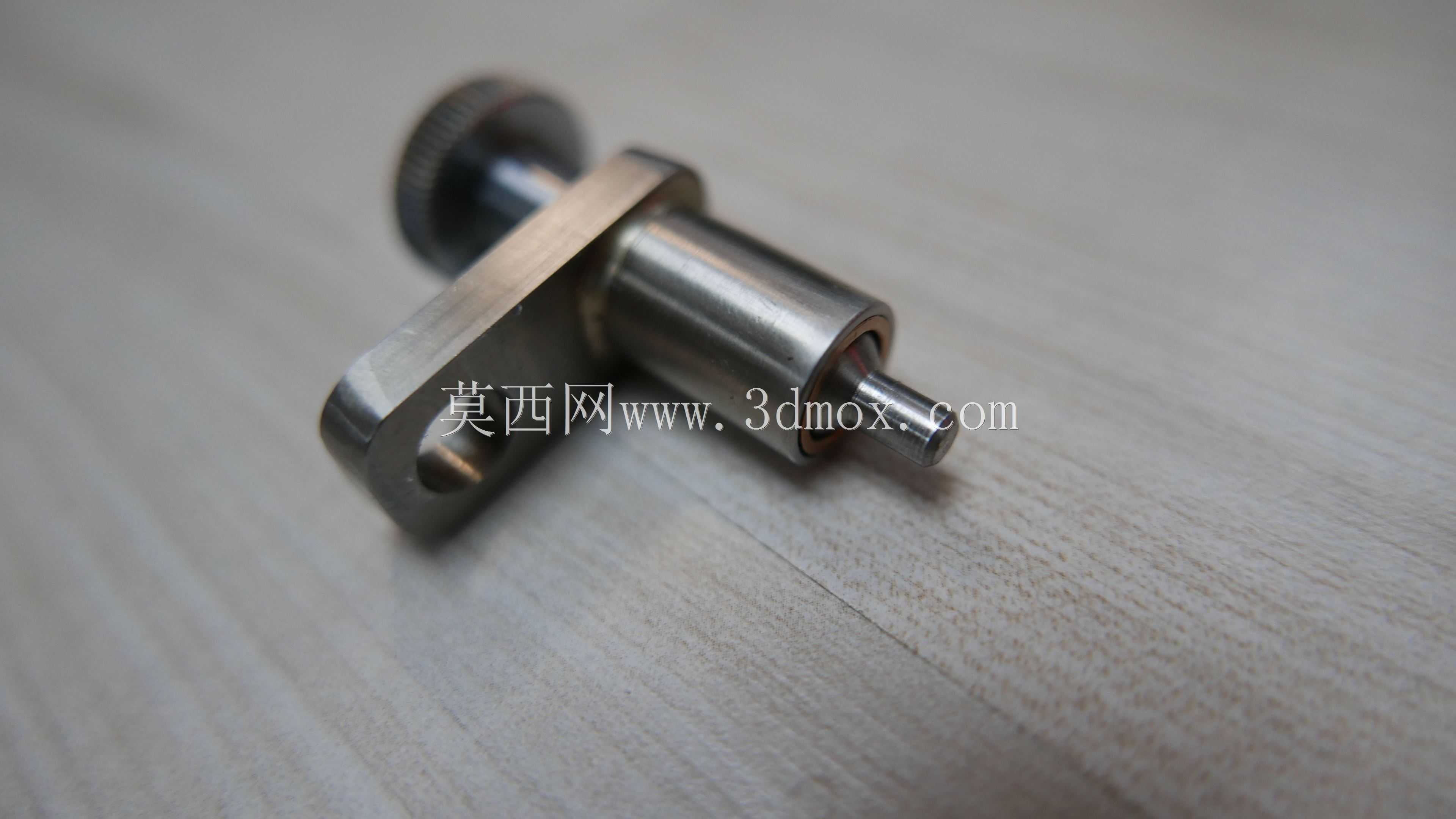

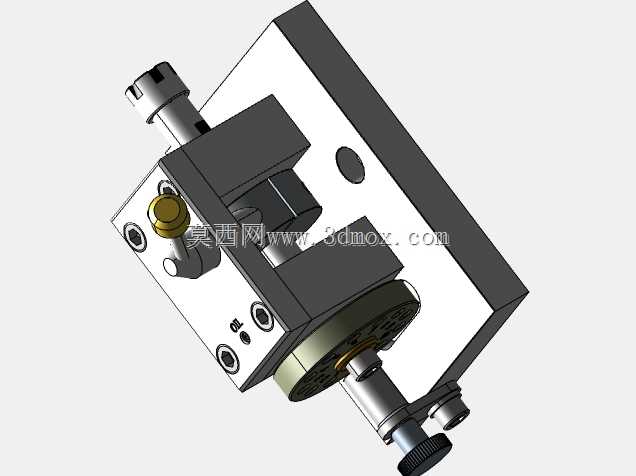

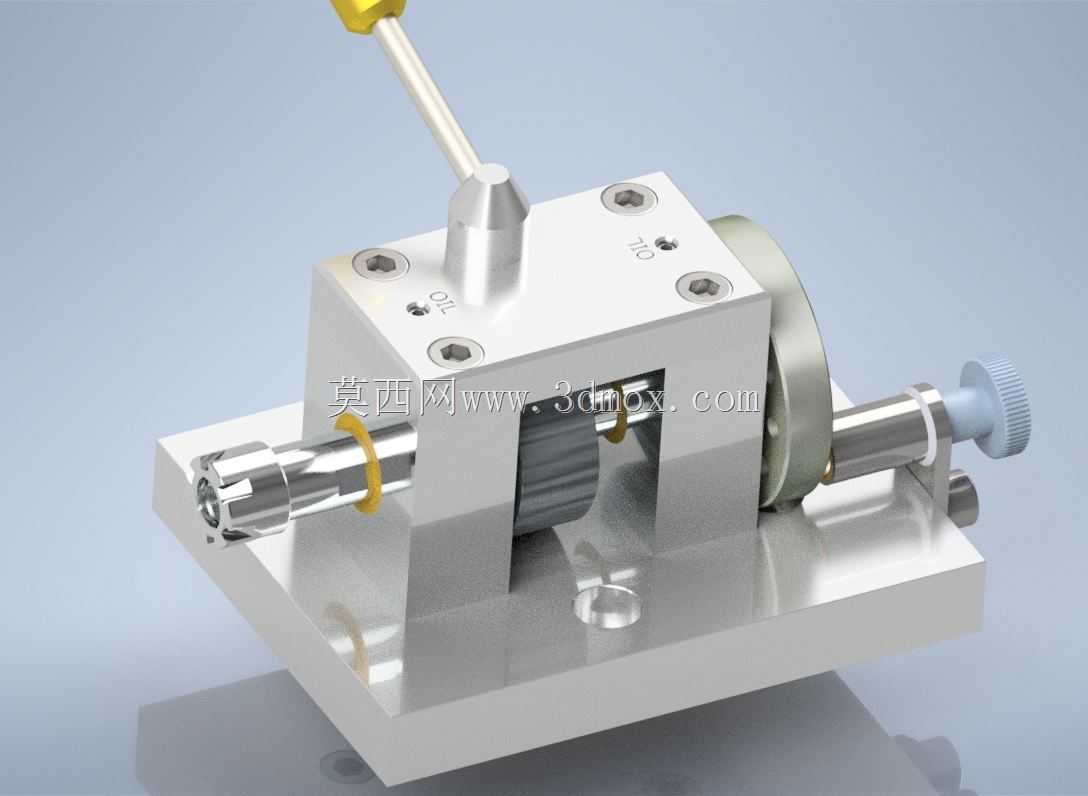

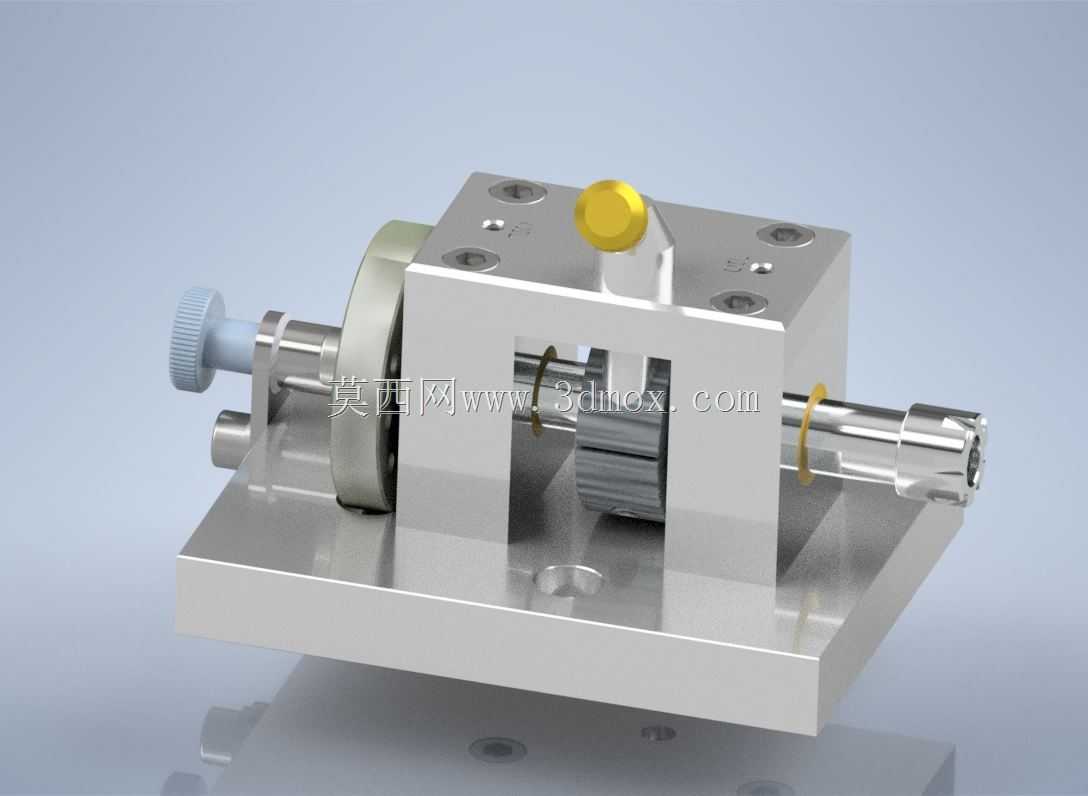

　　结构设计上采用分体式装配思路，主体底座采用方形平板结构，四个角预留安装沉孔，可直接通过螺栓固定在机床工作台T型槽或者专用工装平板上，安装基准面经过磨削加工，平面度可保证安装后主轴轴线与工作台面的平行度要求。主轴支撑采用普通青铜轴套，相比滚动轴承结构更简单，抗振性更好，适合铣削、磨削这类存在断续切削的加工场景，轴套与本体采用过盈配合装配，长期使用磨损后可快速更换轴套，维护成本极低。分度盘与主轴采用键连接固定，无相对窜动，保证分度精度的一致性，定位销采用弹簧顶紧结构，扳动手柄时自动压缩弹簧脱开定位销，松开手柄后弹簧自动顶紧定位销插入分度孔，避免加工过程中定位销脱出导致分度错位。

　　安装边界方面，整体底座的长宽尺寸控制在100mm*80mm范围内，总高度不含操作手柄约70mm，安装后主轴中心高距离底座安装面为50mm，适配大多数小型台式机床的工作台空间，不会与机床的其他运动部件产生干涉。主轴前端的ER11夹头锁紧螺母采用标准ER螺母，可使用通用ER扳手完成工件的锁紧与松开，无需配备专用锁紧工具，降低了配套成本。尾部的微调旋钮可用于主轴的轴向位置微调，在磨削加工场景下可精准控制工件的轴向伸出长度，满足不同长度工件的加工需求。

　　实际使用过程中，这类小型分度头的载荷适配范围以轻载加工为主，可承受的最大铣削深度不超过2mm，适合小切深的精加工工序，在磨削场景下可配合小型磨头完成刀具刃磨、小型零件外圆的等分磨削，手动进给的操作模式也方便操作人员实时感知切削载荷，避免过载损坏装置。整体结构无复杂的传动部件，日常维护仅需定期在青铜轴套位置加注润滑油即可，无易损的电子元件，使用寿命长，适合加工场景多变、加工批量小的工具制造、设备维修类工位使用，相比数控分度转台成本极低，且无需连接电源、控制系统，部署灵活，可随时移动到不同的加工工位配套使用。
