模数3.5齿数25直齿圆柱传动件

　　这类直齿圆柱齿轮常见于中小功率的开式或半开式传动链，也会出现在工装夹具、小型减速装置、农机进给机构以及设备维修替换场景中。它的核心作用是在两平行轴之间传递确定转速比，把输入端扭矩平稳传给从动轴。与斜齿轮相比，直齿结构没有轴向力，对支撑轴承和箱体挡肩的要求更直接，安装调整也更简单，特别适合转速不高、载荷中等、维护空间有限的部位。

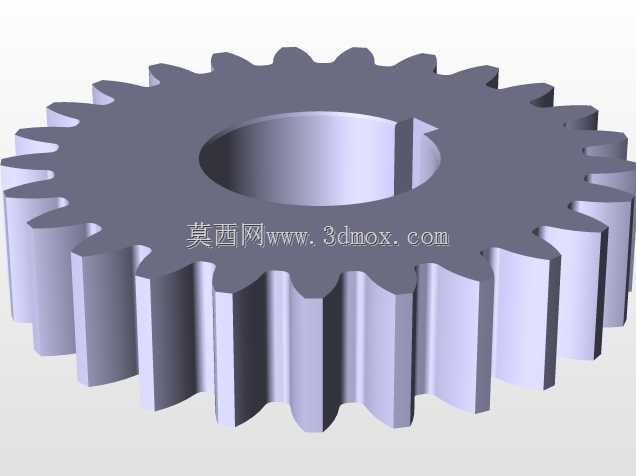

　　从结构上看，该件采用标准渐开线齿形，齿顶、齿根和分度圆关系清晰，轮齿沿轴向贯通，受力方向主要集中在切向与径向。中心孔内设置单键槽，说明它与轴之间依靠平键实现周向固定，能够传递额定扭矩；装配时通常还会配合轴肩、挡圈或锁紧套确定轴向位置，避免齿轮在运转中发生窜动。齿宽需要结合载荷性质选取，过窄会导致接触应力集中，过宽则会因轴的挠曲或孔轴同轴误差造成偏载，因此实际选型时不能只看齿数和模数，还要校核齿面接触强度与齿根弯曲强度。

　　设计这类齿轮时，首先要明确传动比、中心距和安装空间。齿数25属于较少齿数范围，在相同模数下单级传动比会比较明显，但根切风险需要重点检查；若采用标准刀具且压力角为常见值，应确认齿顶厚与齿根过渡圆角是否满足强度要求。模数3.5决定了轮齿的基本尺寸量级，齿高、齿厚以及相邻齿槽宽度都随之确定，也直接影响齿轮与配对齿轮的侧隙。侧隙并非越小越好，需要考虑热膨胀、润滑膜厚度以及加工误差，合理侧隙可以防止运转卡滞，同时降低噪声和冲击。

　　建模过程中，渐开线齿廓的准确性是关键。齿形不能用简单圆弧替代，否则在啮合时会出现干涉、传动比波动或接触位置异常。通常先确定基圆、分度圆、齿顶圆和齿根圆，再按压力角生成渐开线，镜像得到单个齿槽轮廓，最后按圆周阵列形成全部轮齿。中心孔与键槽要按轴的配合要求绘制，键槽宽度、深度和端部形状会影响键的接触面积与装配性。对于需要加工的零件，孔的公差、齿面粗糙度、端面跳动以及齿圈径向跳动都应在工程图中明确，这些要素直接决定运转平稳性和使用寿命。

　　安装边界方面，齿轮装入箱体或支架前，要确认轴径与孔的配合性质。若用于经常拆装的维修部位，可选择略松的过渡配合；若用于载荷较大、冲击明显的传动部位，则需更紧的配合并提高轴表面加工质量。齿轮端面与轴肩之间应留有可靠定位面，配对齿轮的轴线平行度必须控制，否则会出现一端接触、局部磨损加快的问题。润滑方式也不能忽视：低速轻载可采用油脂润滑，中速或连续运转则应考虑油浴或喷油润滑，使齿面在啮合区形成稳定油膜。

　　在实际设备中，这类齿轮往往不是孤立存在的。它可能与小齿轮组成一级减速，也可能与齿条配合把旋转运动转换为直线运动。用于进给机构时，需要关注回程间隙；用于频繁正反转场合，齿面疲劳和键槽压溃会成为主要失效形式；用于粉尘较多的环境，则应增加防护罩或改善密封，避免磨粒进入齿面造成磨粒磨损。因此，三维模型不仅要表达外观，更要把配合面、定位面、受力路径和装配关系体现出来，方便后续进行干涉检查、工程图输出以及有限元校核。

　　从制造角度看，该齿轮可通过滚齿、插齿或铣齿完成齿形加工，孔与端面通常作为后续齿形加工的精基准。热处理方式取决于载荷和材料：表面淬火可提高齿面耐磨性，调质处理则能改善心部韧性。若设备对噪声和传动精度要求较高，还需要在齿形加工后进行剃齿或磨齿，并控制齿向误差。模型在结构上保留了简洁的圆盘式外形，没有额外腹板减重孔，说明其应用更偏向中小尺寸、常规载荷和成本可控的通用传动场景，这种设计便于备坯、加工和检验，也利于在维修时快速测绘替换。
