激光跟踪器用角立方反射器结构设计

　　在大尺寸精密测量作业现场，角立方反射器是激光跟踪测量系统里不可或缺的核心配套部件，很多现场测量人员习惯称其为SMR球形安装反射器，这类部件的反射精度直接决定了整套激光跟踪设备的测量数据可靠性。从实际应用场景来看，这类反射器常被用于航空航天部件装配对位、大型风电叶片形位公差检测、重型机床床身校准、船舶分段建造精度管控等场景，测量过程中激光跟踪仪发出的测量光束打在反射器工作面上，需要沿原光路精准返回设备接收端，才能完成空间坐标点的精准测算，哪怕反射面存在微米级的角度偏差，都可能导致数米甚至数十米测量距离外出现毫米级的测量误差，直接影响大型装备的装配精度。

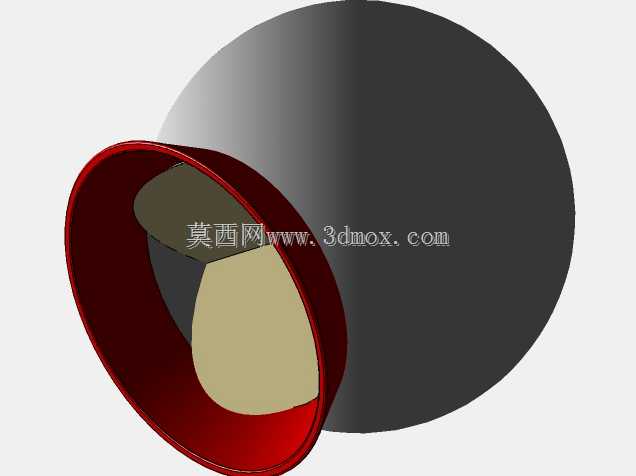

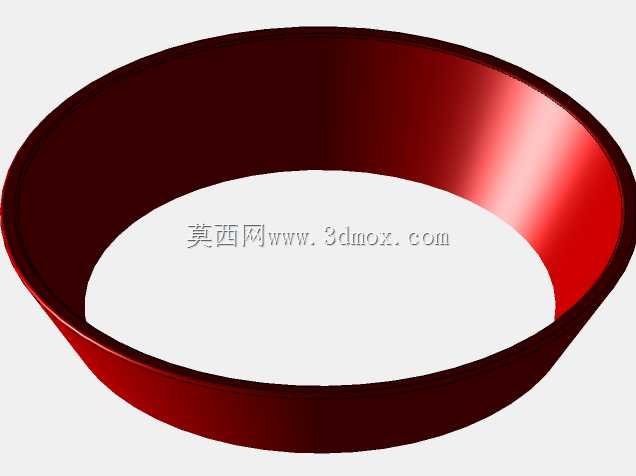

　　从结构设计逻辑来看，这款反射器采用角立方棱镜作为核心反射单元，三个反射工作面两两严格垂直，角度公差控制在秒级，保证入射光线不管从哪个有效角度射入，都能经过三次反射后沿入射方向平行返回，不需要刻意调整反射器的朝向就能被跟踪仪捕捉信号，大幅降低现场测量的操作难度。外部采用环形金属安装基座，基座内壁做了精准的定位台阶，棱镜装入后通过过盈配合加专用光学胶固定，避免现场使用过程中受轻微碰撞出现棱镜移位，基座外边缘做了圆弧倒角处理，既可以避免安装时刮伤配套的测量磁吸座，也能减少搬运过程中磕碰导致的基座变形。

　　考虑到现场测量的实际使用需求，反射器的球形安装基准面做了高精度的球面加工，球面度公差控制在微米级，能够和各类标准磁性测量靶座、手持测量探针座完美适配，不管是将反射器吸附在固定测量点做静态数据采集，还是手持反射器沿工件表面滑动做连续形面扫描，球面基准都能保证反射棱镜的光学中心始终和测量点的理论坐标重合，不会因为安装间隙产生测量系统误差。反射器的通光孔径经过优化设计，在保证足够反射光通量的前提下，尽可能缩小整体外形尺寸，避免在狭窄的装配空间内出现干涉，比如在飞机机身内部的框梁结构测量场景中，小尺寸的反射器可以深入到狭窄的结构缝隙中完成测量点采集，不会被周边结构件遮挡光路。

　　设计过程中还充分考虑了现场复杂工况的适应性，金属基座表面做了硬质阳极氧化处理，耐磨性能远高于普通铝合金表面，日常使用中反复和靶座拆装摩擦也不会出现明显的磨损，长期使用也能保证安装基准的精度。棱镜边缘和金属基座的衔接位置做了密封处理，能够阻挡现场的切削液、粉尘进入棱镜安装腔，避免污染反射工作面影响反射效率，哪怕是在机加工车间这类多粉尘、多切削液飞溅的场景下使用，也不需要频繁拆开清洁棱镜，降低日常维护的工作量。

　　从安装边界来看，这款反射器的整体外轮廓为标准球形接口，能够兼容市面上绝大多数主流品牌激光跟踪仪的配套靶座，安装时只需要将反射器放置在靶座的定位窝内，磁吸结构就会自动将反射器吸附到位，不需要额外的锁紧结构，拆装效率很高，单人单手就能完成测量点的换点操作。反射器的有效入射角度覆盖了整个上半球空间，测量时只要激光束落在通光孔径范围内，不管跟踪仪处于反射器周边哪个方位，都能稳定接收到返回光信号，不需要测量人员反复调整反射器的角度，在进行大型工件的多点位连续测量时，能够大幅提升测量作业的效率。

　　在结构细节处理上，棱镜的三个反射面都镀了专用的高反射膜层，针对激光跟踪仪常用的红外测量波段有极高的反射率，哪怕是在20米以上的长距离测量场景下，返回的光信号强度也足够设备稳定识别，不会出现信号丢失导致的测量中断。基座的底部做了定位基准面，当需要将反射器固定在平面测量点上时，可以直接将基准面贴合在工件表面，配合专用的固定压块就能完成临时固定，不需要额外配置转接工装，适配更多现场测量的安装需求。
